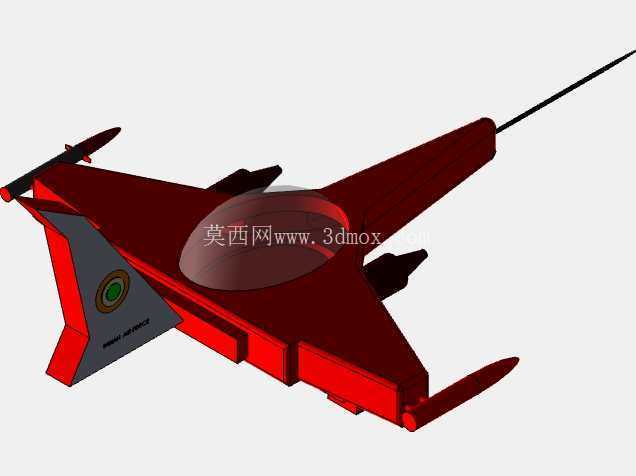

入门教学用喷气式战斗机简化结构模型

在航空类三维建模入门教学场景中，这类简化喷气式战斗机模型常作为结构认知、基础建模命令练习的载体，区别于高精度的工业级战机设计模型，它剔除了复杂的机载设备、管线系统与曲面细节，保留了喷气式战机最核心的气动外形特征与结构分区，适合刚接触三维建模的学习者快速理解飞行器的整体布局逻辑。从实际用途来看，该模型可用于SolidWorks基础操作实训，帮助学习者掌握拉伸、切除、放样、圆角等常用特征命令的组合使用，也可作为航空科普环节的展示教具，让初学者直观认识喷气式战斗机的机身、机翼、尾翼、座舱等核心部件的位置关系与大致形态。

从功能特性上看，模型采用无复杂装配关系的一体化结构设计思路，所有部件均通过基础实体特征构建完成，没有设置可动的舵面、起落架等活动结构，整体造型简洁规整，建模过程中不需要处理复杂的曲面拼接与公差配合问题，大幅降低了入门学习者的操作门槛。机身主体采用大三角翼无尾布局的简化设计，机翼与机身采用平滑过渡的连接方式，避免了尖锐棱角与复杂曲面的建模难点；座舱部分采用半球形透明罩的简化形态，通过凸台特征与机身主体配合，不需要做真实座舱的内部结构与密封结构设计；尾喷口、机头空速管等细节也做了几何简化，用规则的拉伸实体替代真实构件的复杂曲面，既保留了战机的识别特征，又控制了建模的复杂度。

在外形尺寸与安装边界的设计考量上，这类教学模型通常按照教学演示的合理比例设置整体尺寸，机身长度控制在适合软件操作视图显示的范围，机翼展长与机身长度的比例符合常规喷气式战机的大致气动比例，不会出现比例失调的问题。模型所有特征的构建都遵循基础建模的参数化逻辑，各个结构的尺寸参数可以通过修改草图尺寸快速调整，方便学习者在练习过程中尝试修改机翼后掠角、机身长宽比等参数，观察外形变化对整体视觉效果的影响。模型没有设置真实战机的机载设备安装位、武器挂点等工业级结构，所有结构边界都做了圆角过渡处理，避免出现建模过程中容易报错的尖锐几何，同时也让整体造型更符合入门教学的展示需求。

从设计思路的角度来说，该模型的构建逻辑完全服务于入门教学目标，没有追求对真实战机的高精度还原，而是优先保证建模流程的可复现性，让学习者可以按照从草图绘制到实体特征生成的常规建模流程，在短时间内完成整个模型的搭建。机身主体先通过绘制纵向轮廓草图拉伸生成基础实体，再通过切除特征修整出机翼与尾翼的安装位置，机翼部分采用三角形草图拉伸后与机身做合并处理，垂尾部分单独绘制轮廓拉伸后与机身后段结合，座舱罩通过旋转特征生成后与机身做布尔运算完成贴合，机头空速管采用细长拉伸特征直接生成，整个建模流程没有用到复杂的高级曲面命令，所有步骤都对应三维建模的基础操作知识点，能够帮助初学者快速建立实体建模的逻辑思维。

在实际教学应用中，这类模型还可以作为装配练习、工程图生成练习的基础载体，学习者可以在现有模型的基础上尝试添加起落架、导弹挂架等简单拓展结构，练习装配约束的使用方法，也可以通过生成工程图练习视图投影、尺寸标注等工程图相关技能。模型的结构分区清晰，机身、机翼、尾翼、座舱各个部分的边界明确，学习者在建模过程中可以很方便地对单个部分进行修改调整，不会出现特征之间过度关联导致修改报错的问题，非常适合入门阶段的自主练习使用。相较于复杂的高精度航空模型，这种简化模型不会让初学者因为过多的细节处理产生挫败感，能够在完成建模的过程中逐步掌握三维建模的核心操作逻辑，为后续学习更复杂的工业产品建模打下基础。
