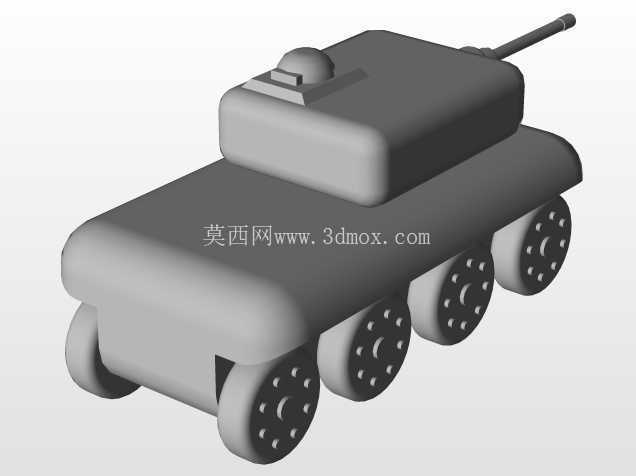

复刻简化版T-34坦克结构三维造型

本次造型设计针对经典陆战装甲载具做了适配民用展示、教学演示场景的简化重构，没有完全照搬实车的复杂装甲倾角、扭杆悬挂、变速箱分动结构，而是在保留T-34坦克核心识别特征的基础上，对整体结构做了适合快速成型、结构展示的优化调整。从实际应用场景来看，这类简化后的装甲载具造型，既可以作为国防教育展馆的互动展示道具，也能作为青少年科创教学的结构认知载体，还能适配文创衍生品的结构开发需求，不需要承担实装级的性能仿真要求，重点突出外形识别度与结构易加工性。

设计过程中首先梳理了载具的功能边界：作为非实装类的展示造型，不需要预留动力系统、武器系统的实际安装空间，也不需要满足装甲防护的力学性能要求，因此将原T-34的倾斜装甲壳体做了圆角过渡处理，既降低了3D打印或者机加工过程中的应力集中风险，也避免了尖锐棱角带来的使用安全隐患。行走机构部分没有采用原版的克里斯蒂悬挂复杂结构，而是将五对负重轮做了一体化的轮轴布局设计，轮体直接与车体侧部的安装位配合，省略了独立悬挂的摆臂、减震元件结构，大幅降低了装配复杂度，同时保留了五对负重轮的经典识别特征，轮面的镂空孔位既还原了实车轮毂的视觉特征，也能减轻整体造型的重量，减少材料消耗。

上部炮塔结构做了圆润化处理，将原炮塔的铸造斜角过渡为大圆角曲面，炮管采用直杆式简化结构，与炮塔前部的安装孔做同轴配合，预留了小角度转动的间隙，不需要额外设计俯仰调节机构，满足基础的姿态展示需求即可。车体上部的指挥塔舱门做了凸起式造型，没有设计可开启的舱门结构，仅保留外形识别特征，避免小尺寸活动部件在频繁触碰下出现断裂脱落的问题。

从安装边界来看，整体造型采用一体化车体主结构设计，所有外凸部件的安装位都做了止口定位设计，轮轴与车体的配合深度控制在3mm以上，炮管与炮塔的配合深度不小于5mm，不需要额外的紧固件就能实现稳定装配，整体外轮廓没有超出常规桌面展示摆件的尺寸范围，车体宽度控制在120mm以内，长度控制在220mm以内，高度控制在100mm以内，适配常规的展示台架、文创展柜的摆放空间。

结构设计阶段特意规避了深腔、倒扣等不利于快速成型的结构，所有曲面的拔模斜度都控制在1度以上，无论是采用FDM3D打印、光敏树脂打印还是小型数控铣削加工，都不需要做复杂的支撑结构，加工完成后仅需简单去除毛刺就能完成装配。车体表面没有预留额外的标识安装位，方便后续根据不同的展示需求做涂装、贴标处理，轮体与轮轴的配合采用间隙配合设计，装配后可以实现顺畅转动，模拟载具的行走状态，提升展示过程中的互动性。

考虑到教学场景的使用需求，整体结构做了等比例的模块划分，车体、炮塔、炮管、负重轮四个模块可以完全拆分，方便讲解装甲载具的基本结构组成，不需要拆解复杂的内部构件就能让学习者快速建立对坦克类载具的结构认知。炮塔与车体的配合采用中心定位轴设计，可实现360度水平旋转，不需要额外的阻尼结构，依靠配合面的摩擦力就能保持任意角度的姿态固定，满足不同展示角度的调整需求。

在细节处理上，所有棱边都做了R0.5mm的圆角倒钝处理，避免加工和使用过程中划伤操作人员，车体底部做了平面化设计，不需要额外的支撑底座就能稳定放置在水平台面上，重心控制在车体几何中心偏下的位置，即使转动炮塔或者调整炮管角度也不会出现倾翻的问题。整体造型没有采用薄壁结构，所有壳体的壁厚都均匀控制在2mm，既保证了结构强度，也不会造成材料的浪费，适配小批量加工生产的成本控制要求。
