多引脚弯针排式电子接插件结构设计

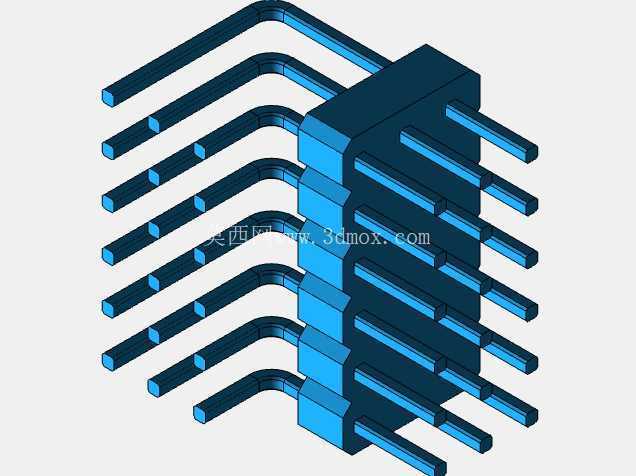

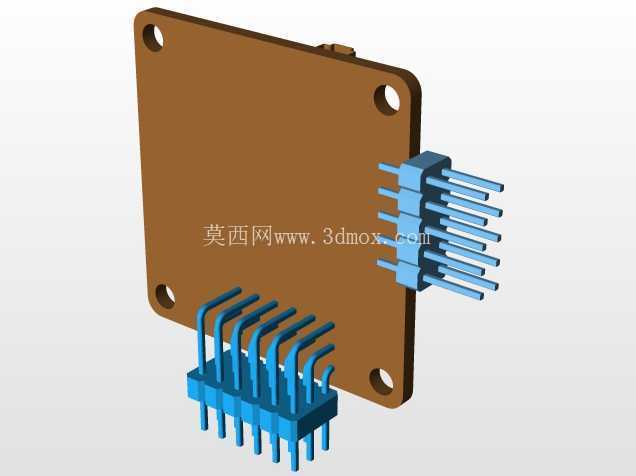

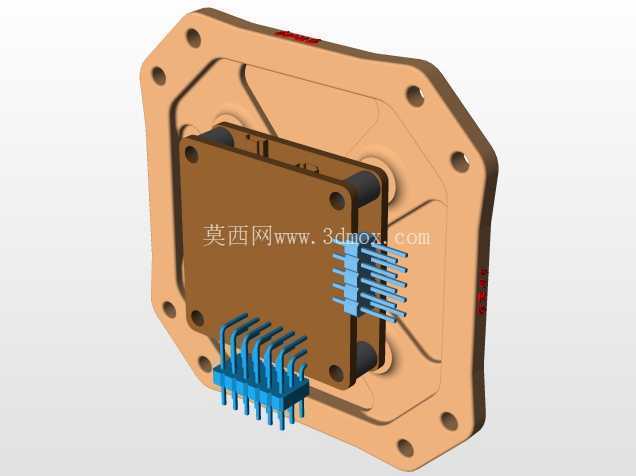

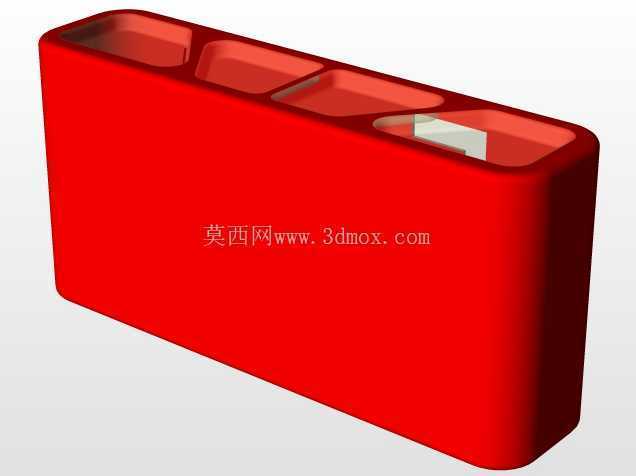

　　这类弯针排式接插件的设计，最初是为了解决板间垂直连接时的空间干涉问题，在消费类通讯终端、小型无人机飞控板、便携检测设备的内部布线场景中应用极广。不同于直插排针只能实现板对板平行对接的局限，弯针结构可以让两块呈90度夹角的PCB板完成信号与小电流传输，省去额外的转接线材，既压缩了设备内部的装配空间，也减少了线材连接带来的接触不良隐患。从结构设计逻辑来看，接插件的基座采用耐高温工程塑料注塑成型，基座上的引脚固定槽采用等间距排布，槽体与引脚之间设计有0.02mm的过盈配合量，既可以保证引脚压入后不会出现松脱移位，也能在波峰焊过程中阻挡焊锡渗入基座内部，避免相邻引脚之间出现短路问题。

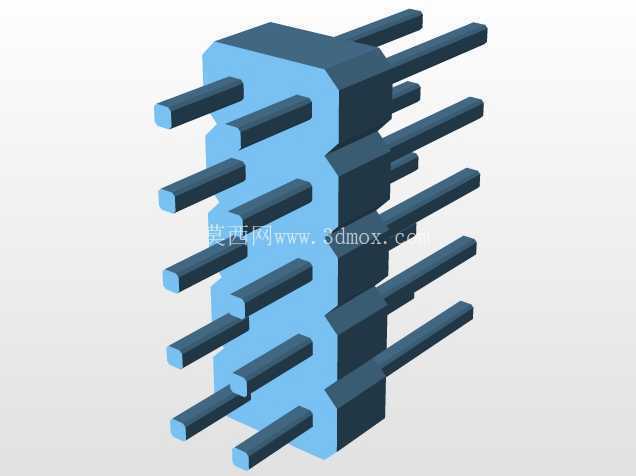

　　引脚部分采用黄铜基材表层镀锡处理，弯折段的折弯半径严格控制在引脚直径的1.5倍，折弯处不会出现应力集中导致的断裂隐患，同时弯折后的引脚共面度公差控制在0.1mm以内，保证焊接时所有引脚都能与PCB焊盘充分接触，不会出现虚焊、漏焊的问题。在安装边界的考量上，这类排针的引脚间距统一采用2.54mm的标准间距，适配市面上绝大多数通用PCB的焊盘孔位设计，基座的宽度尺寸控制在5mm左右，安装时不会占用相邻元件的布局空间，弯针部分的伸出长度可以根据不同的板间间隙调整，常规版本的弯针伸出长度为7mm，能够适配1.6mm标准板厚的PCB焊接需求，焊接后引脚穿过焊盘的剩余长度控制在1mm以内，不会出现引脚过长触碰其他元件金属外壳的风险。从实际使用的功能特性来看，这类接插件的单pin额定电流可以达到3A，接触电阻小于20毫欧，能够满足小功率信号传输与低压供电的双重需求，绝缘电阻大于1000兆欧，在潮湿、多尘的使用环境下也能保证绝缘性能稳定，不会出现漏电、信号串扰的问题。设计过程中特意将基座的定位凸点设置在引脚排布的两端，装配时可以快速对准PCB上的定位孔，避免插装时出现排针偏移的问题，同时基座边缘做了0.2mm的倒角处理，注塑成型时不会出现飞边、毛刺，不会影响后续的自动化贴装工序。

　　不同于定制化的专用接插件，这类标准弯针排针的结构通用性极强，既可以用在无人机的电调信号连接部位，也可以用在通讯模块的扩展接口上，甚至小型工控板的外接端口也能采用同款结构，生产时只需要调整引脚的数量与弯针长度，就能适配不同的使用场景，不需要重新开模制作基座，能够大幅降低生产制造成本。在结构验证阶段，这类接插件需要通过插拔力测试、耐温测试、振动测试等多项验证，保证在设备运输、使用过程中不会出现引脚松脱、接触不良的问题，弯折后的引脚需要通过10N以上的拉力测试，确保不会从基座中被拔出，焊接后能够承受-40℃到125℃的温度循环，不会因为热胀冷缩出现焊盘脱落的问题。

　　很多结构设计人员在选型时容易忽略弯针的共面度参数，实际批量生产中如果共面度公差超过0.15mm，过波峰焊时就会有接近3%的虚焊概率，反而会增加后续的维修成本，因此在建模阶段就需要把引脚的折弯公差、基座的平面度公差都标注清楚，给模具制作与后续生产留出合理的公差范围。另外这类接插件的引脚端部都做了0.3mm的倒角处理，插装时可以顺利导入PCB的焊盘孔，不会出现引脚顶弯的问题，对于自动化插装的生产线来说，这个细节设计能够大幅提升插装的良率，减少设备的报警停机次数。
