通讯设备用带定位槽调节旋钮结构

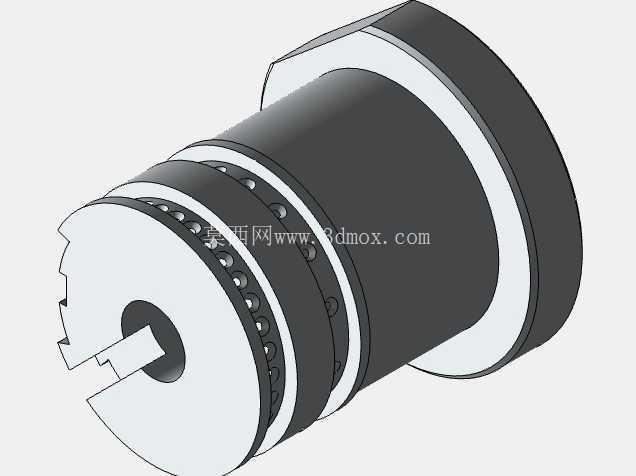

　　法兰内侧的环带区域均匀排布一圈凹点状防滑纹理，纹理深度控制在0.3mm左右，既不会因为纹理过深积灰，也能保证手指转动时的摩擦力足够，即使用户佩戴薄款劳保手套操作，也不会出现打滑脱手的情况。旋钮的操作端设计有开槽式定位缺口，缺口与内部轴孔的键槽位置严格对应，装配时可以通过缺口快速判断旋钮的零位角度，不需要额外做对位标记，能有效提升产线装配效率；轴孔采用带扁位的D型孔设计，与设备面板上的调节电位器轴径匹配，装配后不会出现周向打滑空转的问题，转动扭矩传递直接，用户转动旋钮时的角度变化可以精准同步到电位器的阻值变化上，不会出现调节虚位。这款旋钮结构主要面向手持通讯终端、车载通讯台、固定式通讯调度设备的参数调节场景设计，这类场景下操作人员往往需要在戴手套、视线不佳的作业环境下完成频率、音量、信道的快速切换调节，对旋钮的操作反馈、定位精度、安装适配性都有明确的工程要求。从结构设计逻辑来看，旋钮主体采用阶梯轴式分层布局，靠近安装面板的一端设置大直径限位法兰，既可以在安装时贴合面板表面形成稳定的支撑面，避免旋钮按压时出现倾斜卡滞，也能遮挡安装缝隙，阻挡户外作业场景下的灰尘、水汽渗入设备内部。

　　从安装边界来看，旋钮的总长度控制在适配常规通讯设备面板厚度的范围内，法兰直径比轴身直径大6mm左右，安装时只需要在设备面板上开出对应轴径的安装孔，将旋钮从面板外侧套入电位器轴，在轴端加装固定卡簧即可完成装配，不需要额外设计复杂的固定结构，能大幅降低面板的加工难度。考虑到通讯设备经常会在户外、车载颠簸场景下使用，旋钮的各段轴肩位置都做了圆角过渡处理，避免应力集中导致的结构断裂，环带位置的多圈凸筋结构除了防滑之外，还能在旋钮受到侧向碰撞时分散冲击力，保护内部的电位器轴不会因为侧向受力出现弯曲变形。

　　实际使用过程中，这款旋钮的转动阻尼可以通过轴孔与电位器轴的配合公差进行调整，常规应用场景下将阻尼控制在0.15-0.2N·m区间，既不会因为阻尼过小导致误触转动，也不会因为阻尼过大让用户调节时觉得费力。在结构细节上，旋钮的端面开槽除了对位功能之外，还可以配合设备面板上的刻度标识，让用户快速识别当前调节档位，开槽的宽度适配常规一字螺丝刀的刀口尺寸，在旋钮出现卡滞需要拆卸维护时，可以用螺丝刀轻轻撬动缺口位置将旋钮取下，不需要专用拆卸工具，后期维护十分便捷。

　　不同于民用消费电子上的薄型装饰旋钮，这款结构件完全从工业通讯场景的实际使用需求出发，没有多余的装饰性结构，所有外形设计都服务于功能实现：阶梯式的轴身结构可以在内部预留出密封圈安装槽，有防水要求的设备可以在槽内加装O型密封圈，实现IP65级别的面板防护；外圈的法兰厚度经过优化，在保证结构强度的前提下尽可能压缩轴向占用空间，不会让旋钮突出面板过高，避免设备搬运过程中旋钮被磕碰导致档位偏移。对于结构设计人员来说，这款旋钮的建模逻辑完全遵循参数化设计思路，所有尺寸都可以根据实际选用的电位器型号、面板厚度进行快速调整，防滑点的数量、法兰直径、轴孔尺寸都设置了独立参数，修改时不需要重构整体特征，可以快速适配不同型号的通讯设备调节需求，也可以衍生应用到工业控制终端、检测仪器的调节旋钮场景中，结构通用性较强。
