通讯设备用带外六角螺纹叩击式接头

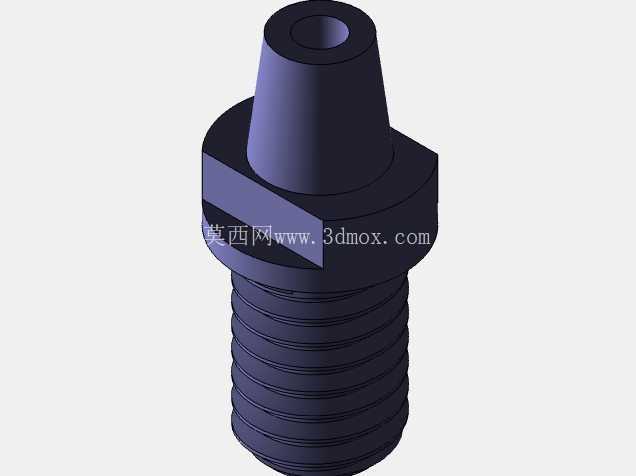

　　这类叩击式接头常应用在通讯线路布设、终端设备接驳的场景中，作为硬质管线与柔性通讯线缆之间的过渡连接部件，承担线缆定位、应力缓冲以及接口密封的作用，在户外通讯机柜、室内布线端口、手持通讯检测设备的外接接口处都能见到这类结构的身影。从结构设计来看，下部的外螺纹段是核心安装定位结构，螺纹采用标准公制粗牙设计，适配通讯设备壳体上常见的预制螺纹安装孔，安装时不需要额外定制连接座，直接旋入即可完成初步固定，螺纹段的长度经过匹配常规通讯设备壳体壁厚设计，既不会因为螺纹过长顶到壳体内侧的线路板，也不会因为螺纹过短导致啮合牙数不足，在受外力拉扯时出现松脱。

　　螺纹上方的外六角凸台是专门为安装操作设计的受力结构，适配标准开口扳手或者套筒工具，安装时可以施加足够的拧紧力矩，保证接头与安装面之间贴合紧密，不会出现缝隙导致灰尘、水汽渗入设备内部，六角的对边尺寸按照通用五金工具的标准规格设计，现场施工时不需要配备专用工具，用常规的维修扳手就能完成装拆，大幅降低现场布线的工具准备成本。上部的锥台形端头是叩击锁紧的核心功能段，锥面采用小角度收敛设计，端头中心开有贯通的穿线孔，线缆从锥台中心穿入后，通过专用的叩击工具压合锥台外壁，让锥台段产生均匀的径向收缩变形，牢牢抱紧穿入的线缆外皮，既可以固定线缆的轴向位置，避免线缆受外力拉扯时芯线与端子脱开，也能在接口处形成密封结构，阻挡外界的雨水、灰尘顺着线缆间隙进入设备内部。在建模过程中，这类零件需要重点关注几个尺寸边界：首先是下部螺纹的大径、中径公差，要保证与标准螺纹孔的配合精度，既不能过紧导致安装时螺纹咬死，也不能过松导致连接旷量；其次是六角凸台的厚度与对边尺寸，要保证扳手咬合时有足够的受力面，不会因为凸台过薄导致拧紧时棱角崩裂；再者是上部锥台的锥度与中心孔的直径匹配，锥度过大时叩击后收缩量不足，无法抱紧线缆，锥度过小则会导致压合时锥台容易开裂，中心孔的尺寸要适配对应规格的通讯线缆外径，预留合理的压合变形余量。

　　这类接头在实际使用中，往往需要承受频繁的线缆拉扯、户外环境的温度变化，所以建模时还要考虑不同材质的变形特性，若采用工程塑料材质，需要在锥台根部设计小圆角过渡，避免压合时应力集中导致断裂；若采用金属材质，则要控制螺纹段的表面粗糙度，避免安装时刮伤安装孔的内螺纹。从安装边界来看，这类接头旋入安装面后，六角凸台的下表面与安装面完全贴合，上部锥台段完全露出在设备外侧，相邻两个接头的中心距需要大于六角凸台的对边尺寸，保证扳手操作时有足够的活动空间，不会在拧紧时碰到相邻的其他接头或者设备外壳结构。

　　很多通讯设备在做布线设计时，往往会忽略这类小接头的操作空间预留，导致现场安装时扳手无法卡入六角位，只能用手拧到位，后期使用中很容易出现接头松脱、线缆拉脱的故障，所以在做整机结构建模时，需要把这类接头的完整外形纳入装配干涉检查，提前预留足够的装拆操作空间。另外，锥台端头的中心孔与下部螺纹段的内孔要保证同轴度，否则线缆穿入时会在内部出现弯折，长期使用后线缆芯线容易在弯折处出现疲劳断裂，建模时需要把两个内孔的同轴度公差标注清楚，作为后续加工或者开模的精度控制依据。这类叩击式接头相比传统的螺纹锁紧接头，不需要在线缆上提前压接端子，现场布线时只需要把线缆穿入中心孔，用工具叩击锥台端头就能完成锁紧，安装效率比传统接头高40%以上，非常适合通讯线路大规模布设的施工场景，而且后期维护时如果需要更换线缆，只需要把压合变形的锥台段切除，重新穿线叩击就能重复使用底座部分，降低了后期维护的物料成本。
