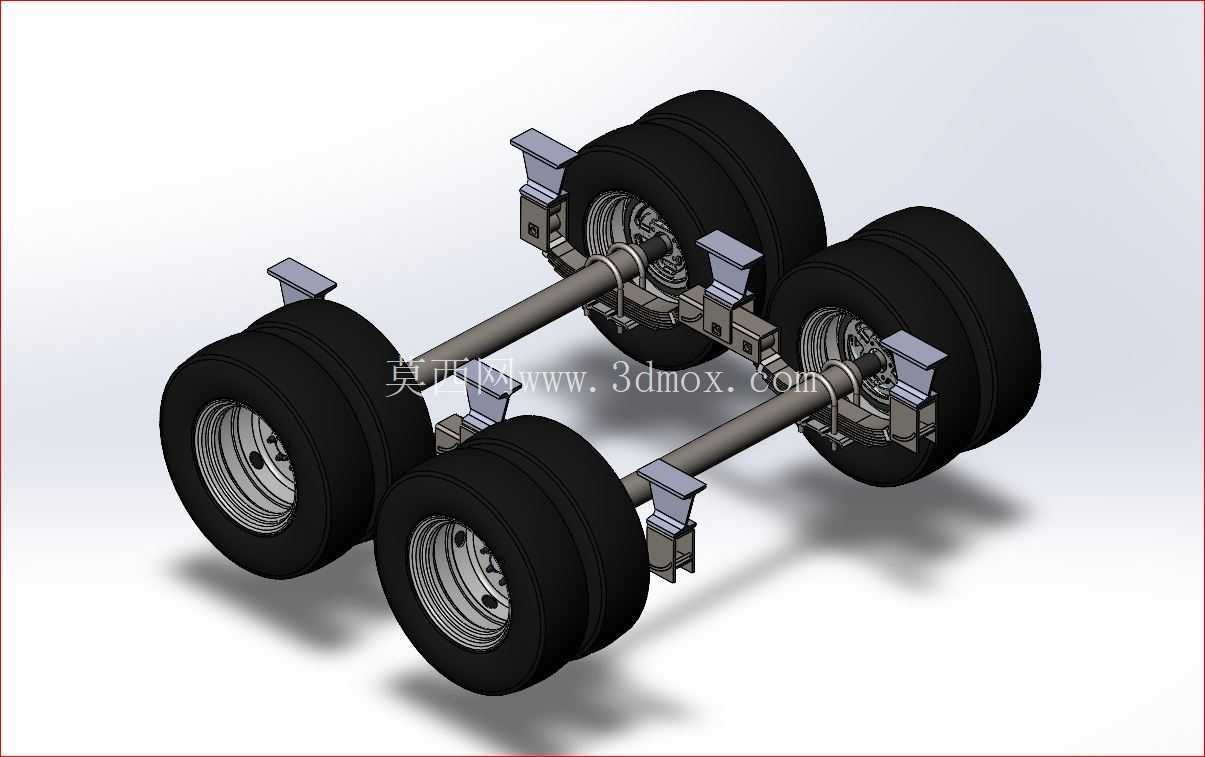

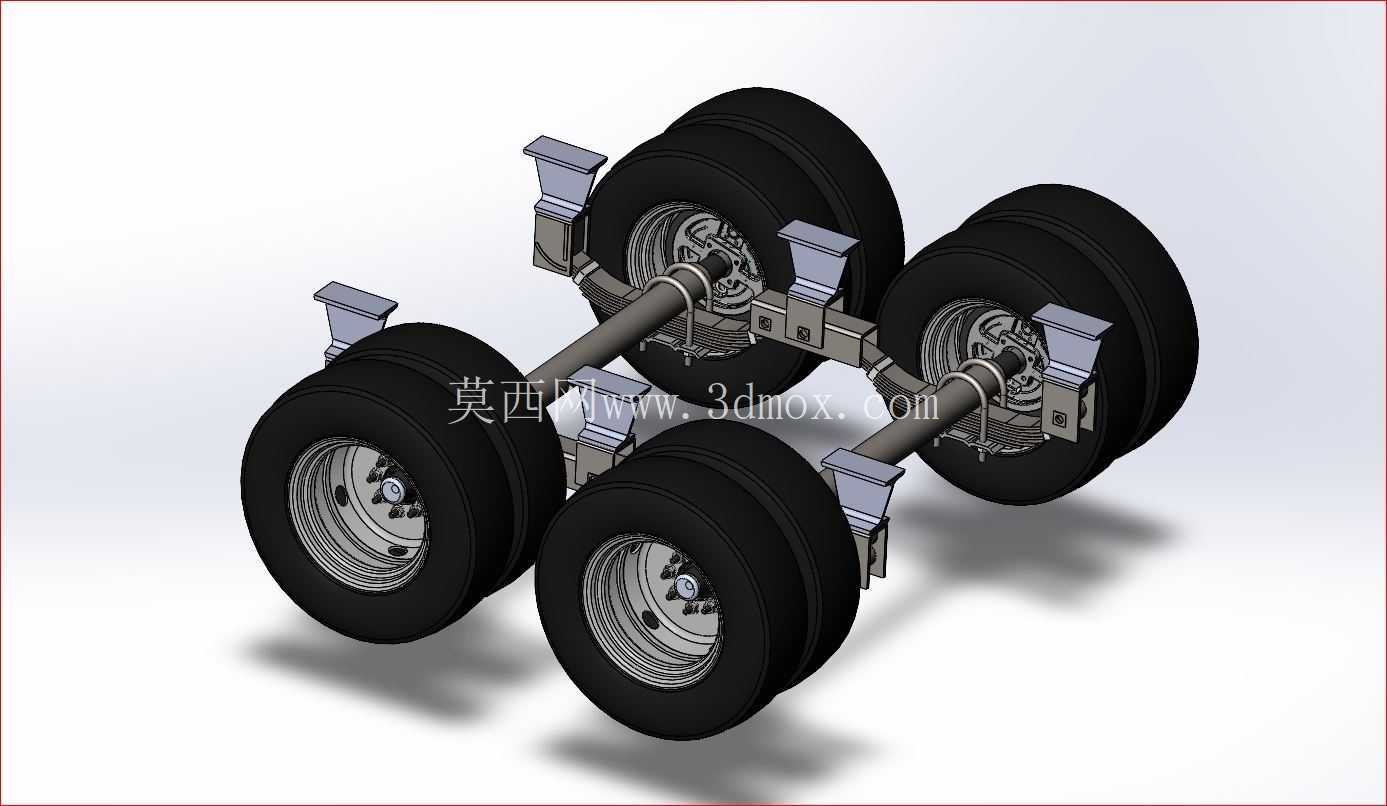

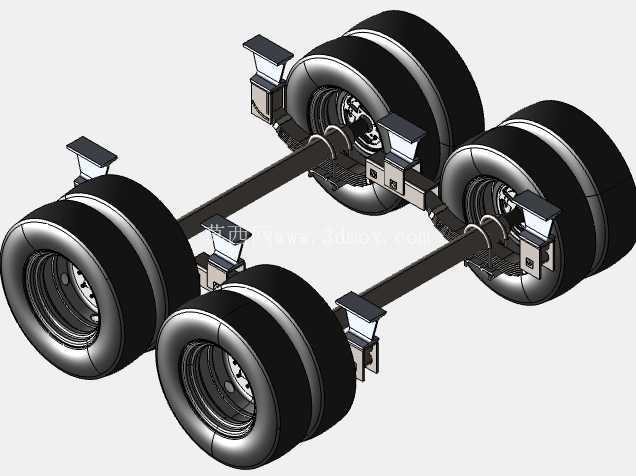

重载型双轴ESR拖车车轴带轮胎总成

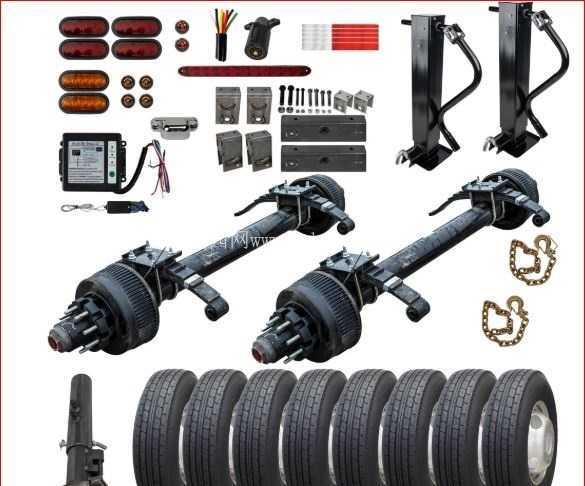

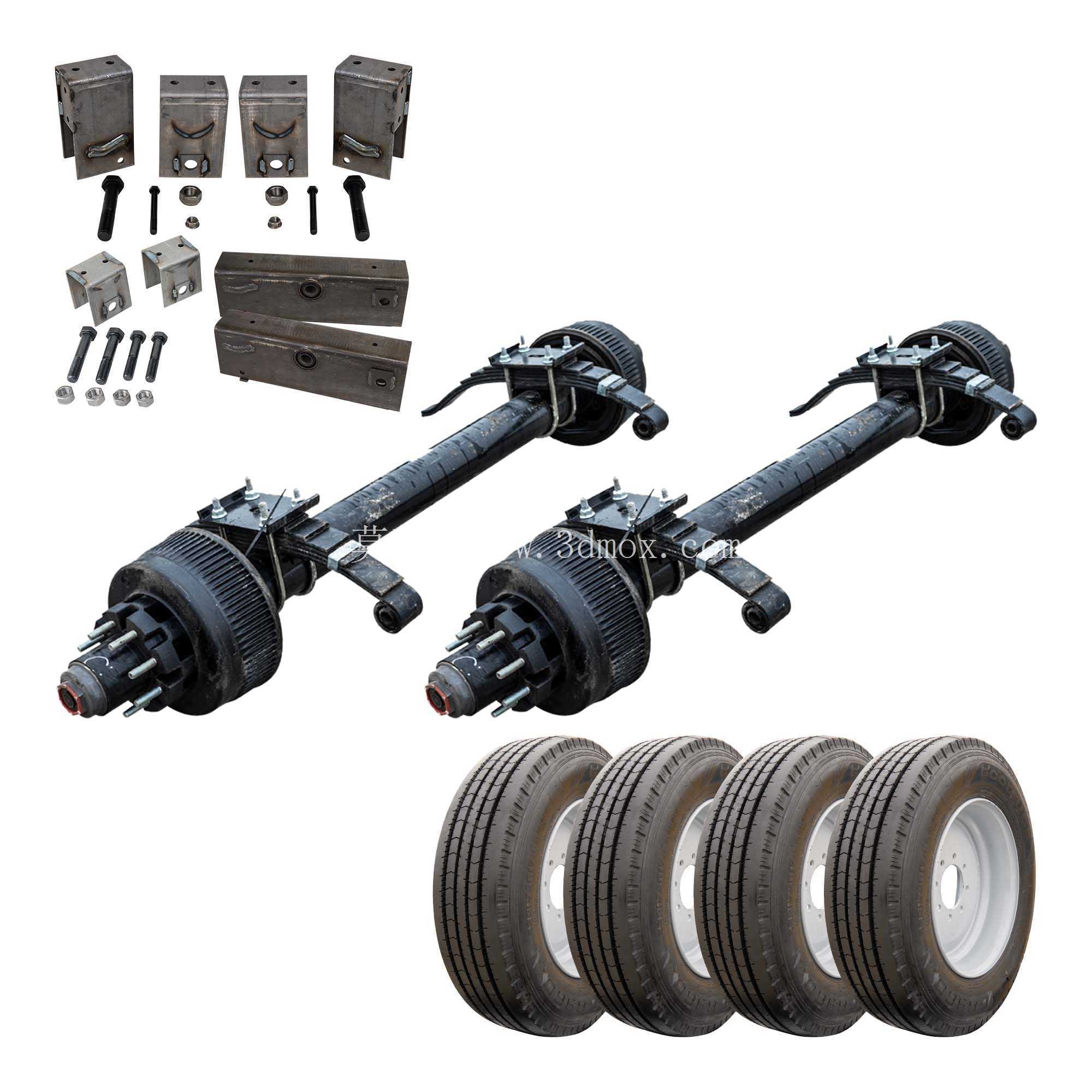

　　这套双轴ESR拖车行走总成，是面向重载运输场景开发的挂车底盘核心部件，整套结构包含两根平行布置的ESR重载车轴、四组双胎配置的全地形轮胎总成，以及配套的轮毂、制动鼓、悬架弹簧、U型安装螺栓、轴端锁扣等全套安装附件，可直接适配多类挂车车架的安装需求，无需额外零散采购配套连接件。从实际应用场景来看，该总成可覆盖多用途拖车、箱式货运挂车、农用作业运输车、工业短途转运挂车等多种车型的行走系统需求，无论是高速公路的长距离干线货运，还是非铺装路面的越野作业、矿区/农场的崎岖路况转运，这套双轴结构都能通过合理的轴荷分配，为整车提供稳定的承载与行驶性能。

　　设计层面，这套总成优先考虑了重载工况下的结构可靠性，车轴本体采用高强度合金钢材质加工，轴体截面经过抗弯强度校核，可匹配3500公斤到4500公斤的单轴承重规格，双轴布置的形式可将整车载荷均匀分散到四个接地胎组上，避免单轴载荷过大导致的轴体变形、轮胎异常磨损问题。轮胎选用高抓地力全地形橡胶轮胎，胎面花纹深度经过优化，兼顾铺装路面的滚动阻力控制与非铺装路面的抓地性能，双胎并装的配置可在单胎出现意外失压时提供临时承载能力，降低重载运输途中的故障风险。

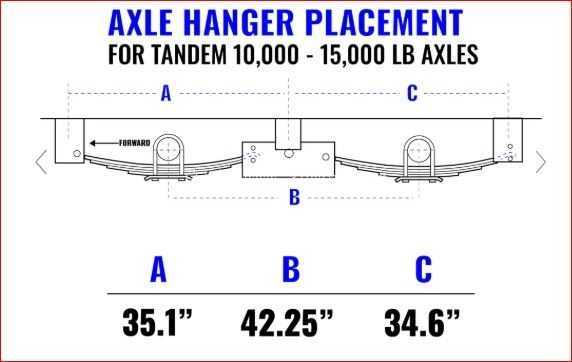

　　安装结构上，每根车轴对应设置四组弹簧安装座，匹配钢板弹簧悬架的安装接口，U型螺栓的安装位置经过精准定位，安装座与车架纵梁的贴合面做了平面度处理，可保证装配后车轴与车架的垂直度，避免行驶中出现轮胎偏磨、行驶跑偏的问题。轴端集成的制动鼓可直接适配常规挂车气制动管路接口，轮毂轴承选用重载圆锥滚子轴承，可承受径向与轴向的复合载荷，适应颠簸路面的冲击载荷。整套结构做了针对性的防锈表面处理，可适应高湿度、高盐雾的严苛使用环境，比如沿海区域运输、农牧区高湿度作业场景下，也能长期保持结构件的强度，避免锈蚀导致的连接松动、部件失效问题。

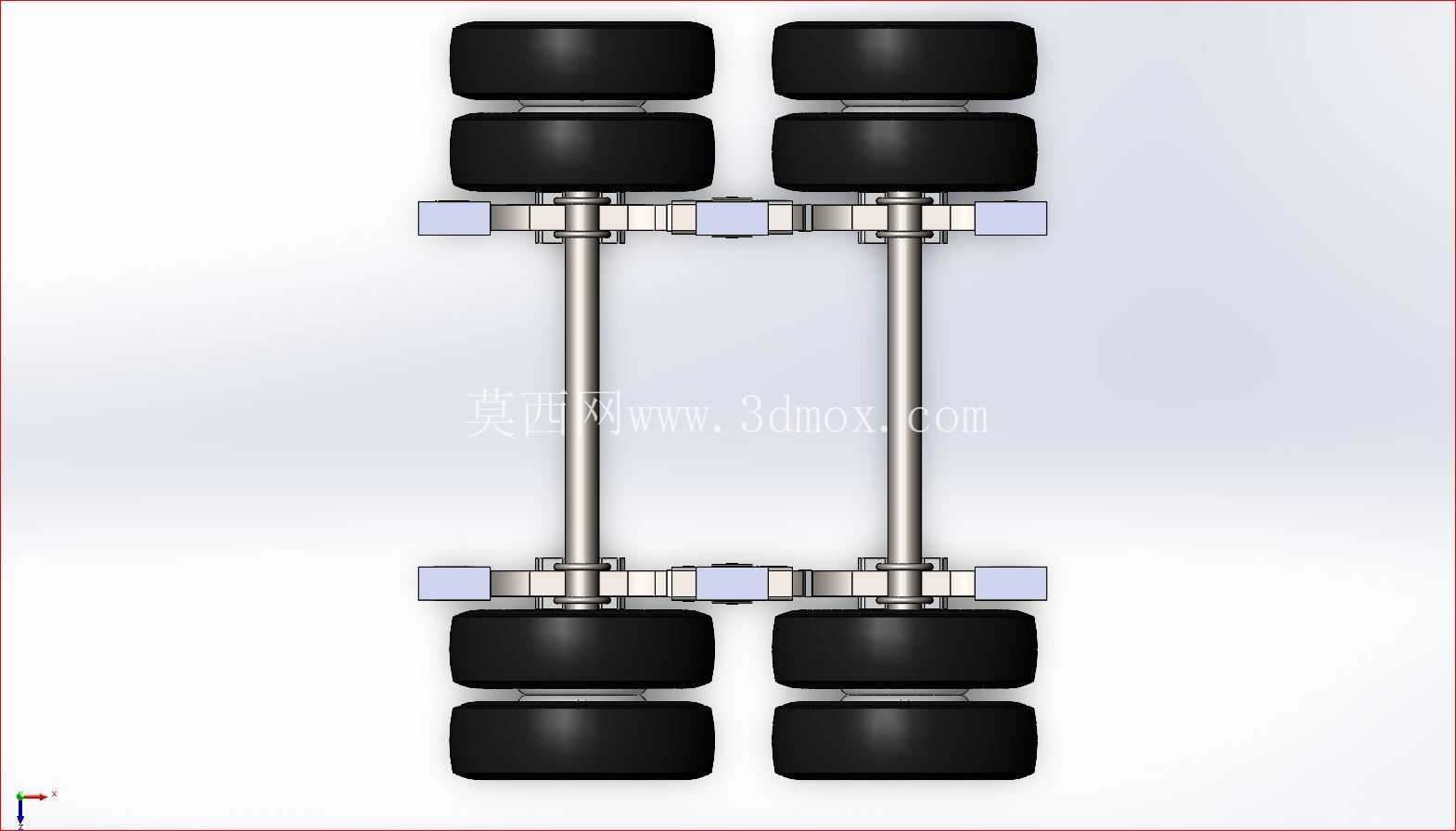

　　从安装边界来看，两根车轴的轴距按照常规重载挂车的轴荷分配比例设定，车轴两端的轮距符合通用挂车的宽度规范，安装座的高度可匹配不同厚度的钢板弹簧配置，用户在进行车架设计时，可直接参照该总成的安装孔位进行纵梁的开孔与加强筋布置，无需额外对车轴结构进行二次改装。轴端的锁扣结构可实现轮毂的快速拆装，日常维护时无需拆卸整套车轴即可完成轴承润滑、制动片更换等保养操作，降低后期运维的工作量。在结构建模过程中，所有部件的配合间隙都按照实际装配公差设定，轮胎与车轴、弹簧座与轴体、U型螺栓与安装座的配合关系都还原了实际装配状态，可直接用于挂车底盘的总装干涉检查、载荷仿真分析，也可作为同类车轴产品改型设计的参考基础，帮助设计人员快速完成行走系统的选型匹配，缩短整车开发的周期。
