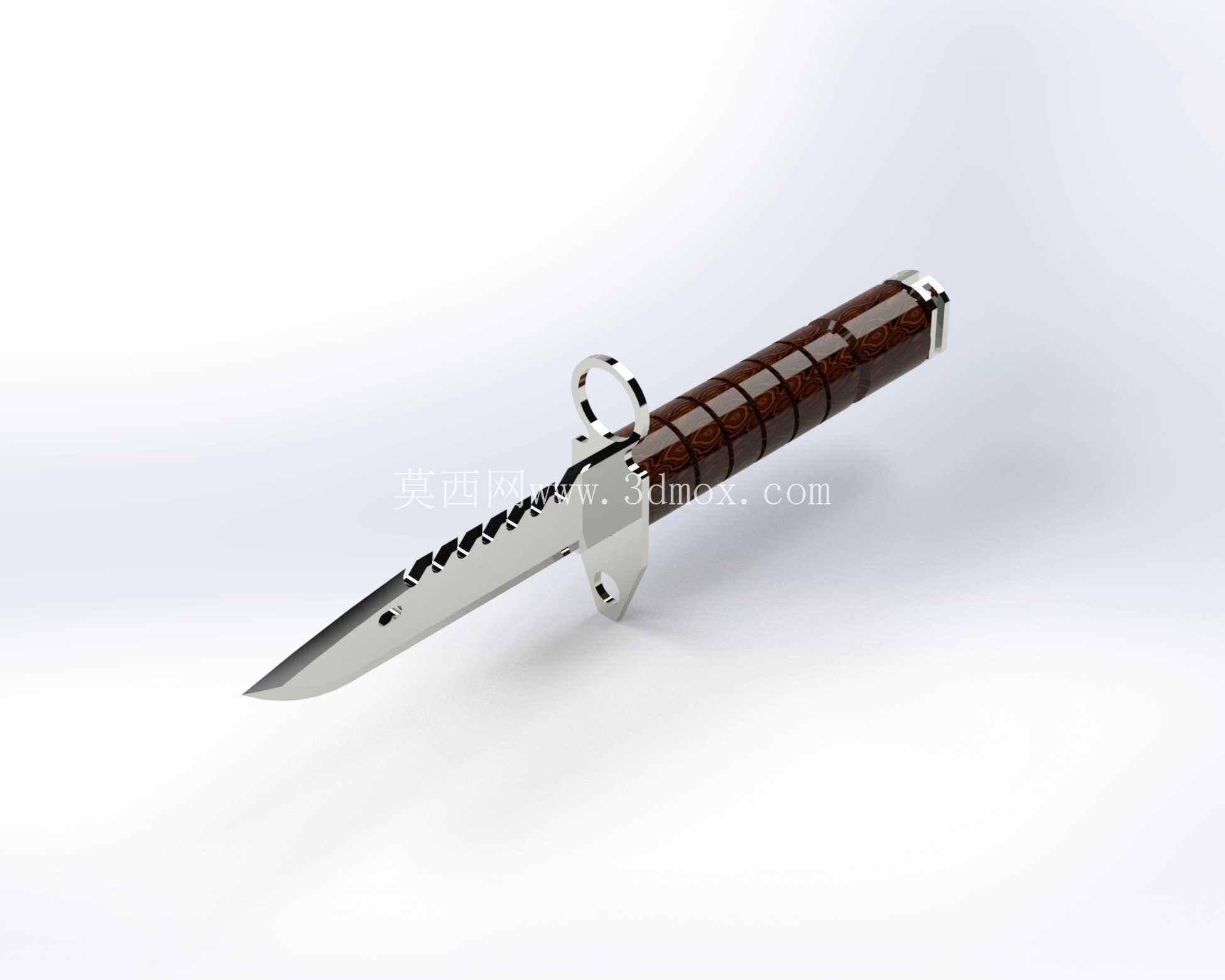

M9军用刺刀结构三维数模设计

在轻武器配套装具的结构设计领域，刺刀作为步枪系统的近身战术配套部件，其三维建模需要兼顾装夹适配性、多场景使用强度与人体工学握持表现，本次构建的M9刺刀数模完全围绕实际列装使用的功能边界展开设计。从实际应用场景来看，这类刺刀既需要满足步枪枪口位置的快速装夹固定，完成近身格斗、突刺的战术功能，也需要兼顾野外环境下的多用途作业需求，包括剪切铁丝、锯割硬质材料、开启包装等辅助作业场景，因此结构设计上不能仅参考普通民用刀具的构型，需要同步匹配枪械装夹接口的尺寸公差、多工况受力的结构强度要求。

设计过程中首先确定的是刀柄与枪口环的安装边界，枪口定位环的内径尺寸严格对应适配步枪的枪口外径公差，保证装夹后无旷量，突刺受力时不会出现偏移松脱；刀柄尾部的卡槽结构与枪身下方的刺刀座卡扣完全匹配，锁定结构的行程尺寸按照实际装拆的操作空间预留，保证士兵佩戴战术手套时也能完成快速拆装。刀柄部分采用分段式防滑纹理设计，握把的周向尺寸按照成年男性戴手套握持的手掌围度设定，表面的防滑槽深度控制在1.5mm，既保证湿手、带手套握持时的摩擦力足够，也不会因为槽深过大积存泥沙影响握持手感。

刀身部分的结构设计兼顾了穿刺与切削性能，刀背位置的锯齿结构按照锯割金属、硬质木材的受力角度设计齿形，每个锯齿的切削角度经过受力校核，保证锯割作业时不会出现崩齿；刀身靠近护手位置的开孔与刀鞘上的剪切轴配合时，可以形成杠杆结构完成铁丝、薄金属板的剪切作业，开孔的位置距离护手的尺寸经过杠杆力臂计算，保证剪切时的施力手感符合人体出力范围。护手位置的枪口环与刀身采用一体化结构设计，避免焊接结构在高强度突刺时出现断裂，刀身表面的血槽结构不仅减轻了整体重量，也提升了刀身的纵向结构强度，在侧向受力时不易出现弯折。

从安装边界来看，整个刺刀装夹到步枪上之后，突出枪口的长度、刀柄与枪身护木的间隙都经过尺寸校核，不会影响步枪的正常射击操作，也不会在据枪时干扰射手的握持姿势。刀身的重心位置设计在护手前方20mm处，保证握持时的平衡感，无论是单手格斗握持还是安装到枪上做突刺动作，都不会因为重心过于靠前导致操作费力。所有棱角位置都做了R0.5-R1mm的倒角处理，避免日常携行时划伤装具或者使用者，同时也减少应力集中点，提升整体结构的抗疲劳强度。

建模过程中对各个配合面的公差做了对应设定，比如枪口环与枪口的配合采用间隙配合，保证在泥沙、低温结冰环境下依然能够顺利装拆；刀柄的防滑片与刀芯的连接结构采用嵌入式定位，保证长期使用后不会出现防滑片松动移位的问题。整个数模的结构完全还原实装产品的功能逻辑，没有多余的装饰性结构，所有构型都服务于实际使用场景下的功能需求，可用于轻武器配套装具的结构参考、战术装具的适配设计以及相关五金刀具产品的结构优化参考。
