手抛式长航时监控无人机结构设计

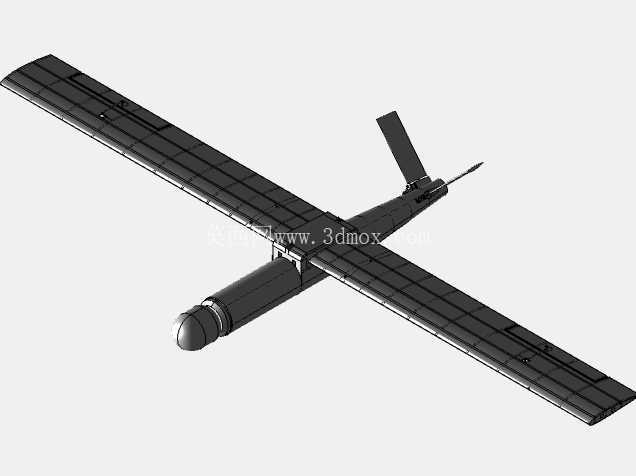

这款固定翼构型的监控类无人机，整体采用上单翼常规布局，机头位置预留光电载荷安装舱段，可根据任务需求更换可见光、红外等不同类型的小型侦察载荷，满足不同场景下的低空监控需求。从结构设计来看，机翼采用大展弦比平直翼设计，翼型选择低雷诺数下升阻比表现优异的平凸翼型，能够在较低的巡航速度下维持足够升力，降低动力系统功耗，提升续航表现，机翼表面做了分段式筋条加强设计，在控制整体重量的前提下保证机翼刚度，避免飞行过程中出现过大的气动弹性变形影响飞行稳定性。

机身采用流线型圆柱段设计，从前到后依次划分为载荷舱、航电设备舱、动力舱、尾段连接区，各舱段之间设置隔板分隔，既能够对内部设备起到定位固定作用，也能提升机身整体的抗扭抗弯性能。机头位置采用半球形透明整流罩设计，不会遮挡光电载荷的探测视角，同时能够降低机头位置的压差阻力，整流罩与机身主体采用快拆结构设计，便于地面快速更换载荷或者检修前端设备。尾翼部分采用常规尾翼布局，垂直尾翼布置在机身尾段上部，水平尾翼安装在垂尾根部位置，舵面通过铰链与安定面连接，预留了舵机安装位置与走线通道，能够满足飞行过程中俯仰、偏航通道的操纵需求。

从实际应用场景出发，这类轻型固定翼监控无人机主要用于小范围区域的低空巡查任务，包括边境线分段巡检、林区火情前期排查、应急救援现场的先期态势侦察、小型区域的安防巡逻等场景，不需要专用的起降跑道，作业人员可通过手抛方式完成起飞，配合伞降或者机腹擦地的方式完成回收，对作业场地的要求极低，适合在复杂地形区域快速部署使用。

设计过程中针对安装边界做了明确的约束，整机翼展控制在单人可携带的尺寸范围内，拆解后可装入单兵背囊，组装过程不需要专用工具，作业人员可在三分钟内完成全机组装并做好起飞准备。机身内部的设备安装预留了标准化的安装孔位，航电电池、飞控模块、数传图传模块都采用快装式安装座，能够根据不同的任务时长需求更换不同容量的电池组，不需要对机身结构做额外修改。机翼与机身的连接采用插接式结构，插销做了防呆设计，避免组装过程中出现机翼装反的问题，插销根部设置了锁紧机构，飞行过程中不会因为振动导致机翼松脱。

从气动设计细节来看，机翼前缘做了轻微的钝化处理，能够降低低空飞行时遇到微小杂物碰撞导致机翼前缘损伤的概率，机翼后缘设置了副翼舵面，负责飞行过程中的滚转操纵，舵面的偏转角度范围做了机械限位，避免舵面偏转过大导致飞行失速。机身尾部的动力舱位置预留了螺旋桨安装座，可适配折叠式螺旋桨，在回收触地时螺旋桨可自动折叠，避免桨叶撞击地面出现断裂损坏。机腹位置设计了轻微的凸起结构，作为机腹回收时的耐磨接触区，该区域采用耐磨性能较好的材料预留安装位，可更换耐磨衬板，避免多次回收后磨穿机身结构。

针对监控任务的特殊需求，机身内部专门预留了图传天线的安装位置，天线布置在机翼中段的非金属蒙皮区域，不会被机身金属结构遮挡信号，能够保证数传图传信号的稳定传输。飞控模块的安装位置设置在整机重心附近，减少飞行过程中振动对飞控传感器的干扰，安装座预留了减震垫安装空间，可通过加装减震球进一步降低动力系统振动带来的传感器测量误差。整体结构设计在满足强度要求的前提下尽可能降低结构重量，所有非承力部位都做了轻量化挖除设计，在保证结构安全系数满足低空飞行要求的同时，尽可能提升有效载荷占比，延长单次飞行的任务时长。
