M109坦克炮塔防护套件结构设计

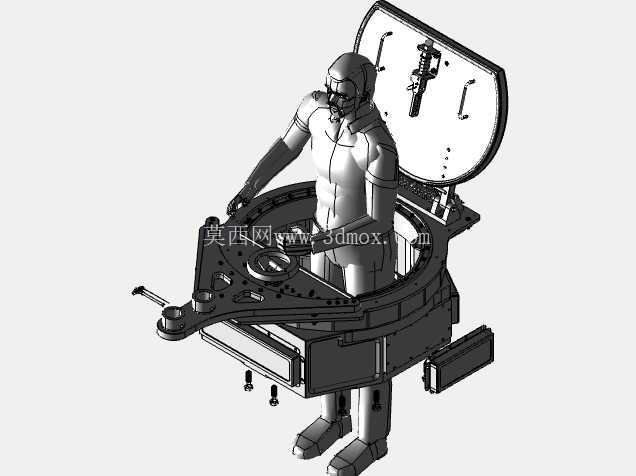

　　在陆战装甲装备的实际使用场景中，自行火炮炮塔区域的防护冗余设计，直接决定了装备在前线复杂交火环境下的生存能力，这套针对M109系列自行火炮打造的炮塔防护套件，核心作用是在不改动炮塔原有主体结构、不额外大幅增加整车负重的前提下，填补炮塔原有装甲布局的防护盲区，提升对破片、轻武器直射、简易爆炸装置冲击波的抵御能力。从实际作战场景来看，M109作为旅级配属的间瞄火力支援装备，往往部署在战线后方数公里的阵地，但现代战场中无人机抵近侦察、巡飞弹攻顶、小股渗透部队袭扰的威胁持续提升，原有炮塔的基础装甲仅能应对常规炮弹破片，对顶部、侧面观瞄设备周边、炮塔座圈衔接处的防护存在明显短板，这套防护套件就是针对这些薄弱区域做的模块化补充设计。从设计思路上看，整套套件采用分块式模块化布局，没有采用整体包裹的厚重装甲结构，而是根据炮塔不同区域的受弹概率、设备安装需求拆分出独立的防护单元，每个单元都预留了对应的设备检修开口、观瞄设备通视窗口、武器俯仰活动间隙，安装时不需要对原有炮塔结构做焊接、打孔等破坏性改动，全部采用快拆式连接结构固定在炮塔预设的挂载点上，前线维修班组不需要大型吊装设备就能完成单块防护板的更换，在战损时可以快速拆换受损模块，大幅降低战地维护的难度。

　　从功能特性上区分，不同位置的防护单元承担的作用存在明显差异：炮塔顶部的防护板主要针对巡飞弹、攻顶弹药的破片杀伤，采用倾斜式布局设计，通过倾角提升弹丸跳弹概率，同时预留了炮长观瞄镜、周视观瞄设备的安装窗口，窗口边缘做了防弹钢圈加强，避免窗口衔接处成为防护弱点；炮塔侧面的防护单元重点覆盖炮塔内弹药存储区、人员操作位对应的外侧区域，板体采用间隙装甲结构，两层装甲板之间预留了特定距离的空腔，能够有效削弱破甲弹的金属射流威力，同时板体表面做了不规则的棱面设计，既可以破坏雷达波反射特征，降低被雷达制导武器锁定的概率，也能减少阳光反射带来的光学特征暴露；炮塔尾部的防护套件则兼顾了防护和储物功能，在防护板内侧预留了随车工具、备用零部件的挂载空间，不额外占用炮塔内部的有限操作空间。

　　在外形尺寸与安装边界的设计上，整套套件的所有外轮廓都严格控制在M109炮塔原有旋转半径范围内，不会因为加装防护套件导致炮塔旋转时和车体后部的驻锄、储物舱发生干涉，所有突出炮塔本体的结构高度都经过严格校核，不会遮挡炮管在最大仰角、最大俯角射击时的活动轨迹，也不会影响炮塔顶部高射机枪的正常转动和射击范围；套件整体的重量分配经过重心校核，所有附加重量均匀分布在炮塔的承载结构上，不会导致炮塔旋转机构出现偏载，避免长期使用后出现旋转卡滞、密封件磨损加剧的问题。

　　在细节设计上，每块防护板的连接点都做了减震缓冲设计，在装甲板和固定支架之间加装了橡胶减震垫，能够吸收火炮连续射击时产生的高频振动，避免装甲板因为长期振动出现连接螺栓松动、焊缝开裂的问题；所有防护板的边缘都做了折边处理，既提升了板体自身的结构强度，减少薄板在受到冲击时的变形量，也能避免锋利的板边对操作维护人员造成划伤；针对炮塔上的烟雾弹发射器、天线基座等附属设备，套件上都预留了对应的安装避让缺口，缺口位置采用可拆式的小防护板补全，需要维护对应设备时只需要拆下小块防护板即可，不需要拆卸整块大型防护单元。从实际适配性来看，这套防护套件的安装接口完全匹配M109系列后期改进型炮塔的原有挂载点，不需要额外调整炮塔的液压旋转系统、火炮俯仰系统的参数，加装后不会影响火炮的射击精度，也不会对炮塔的原有密封结构造成破坏，能够满足沙漠、丛林、高寒等多种复杂作战环境下的使用需求，板体表面的防护涂层具备耐盐碱、抗紫外线、防脱落的特性，长期在户外部署也不会出现大面积锈蚀、涂层剥落的问题。
