重型多管自行火箭炮发射车结构设计

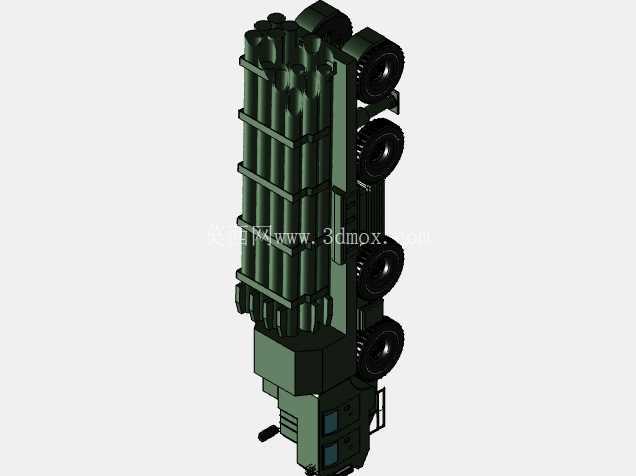

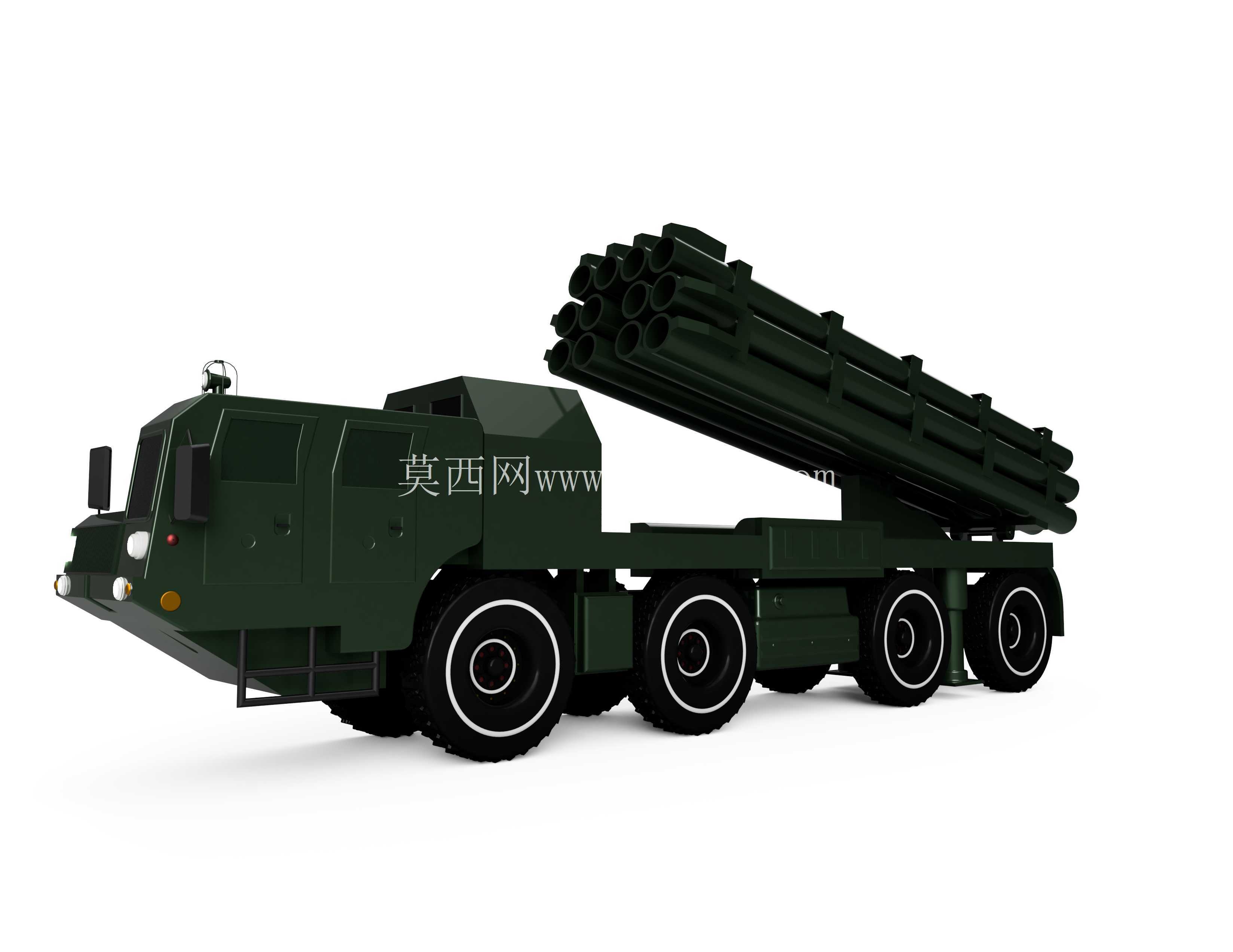

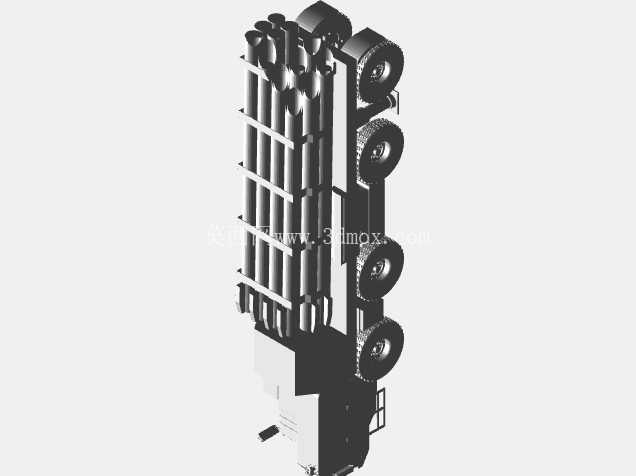

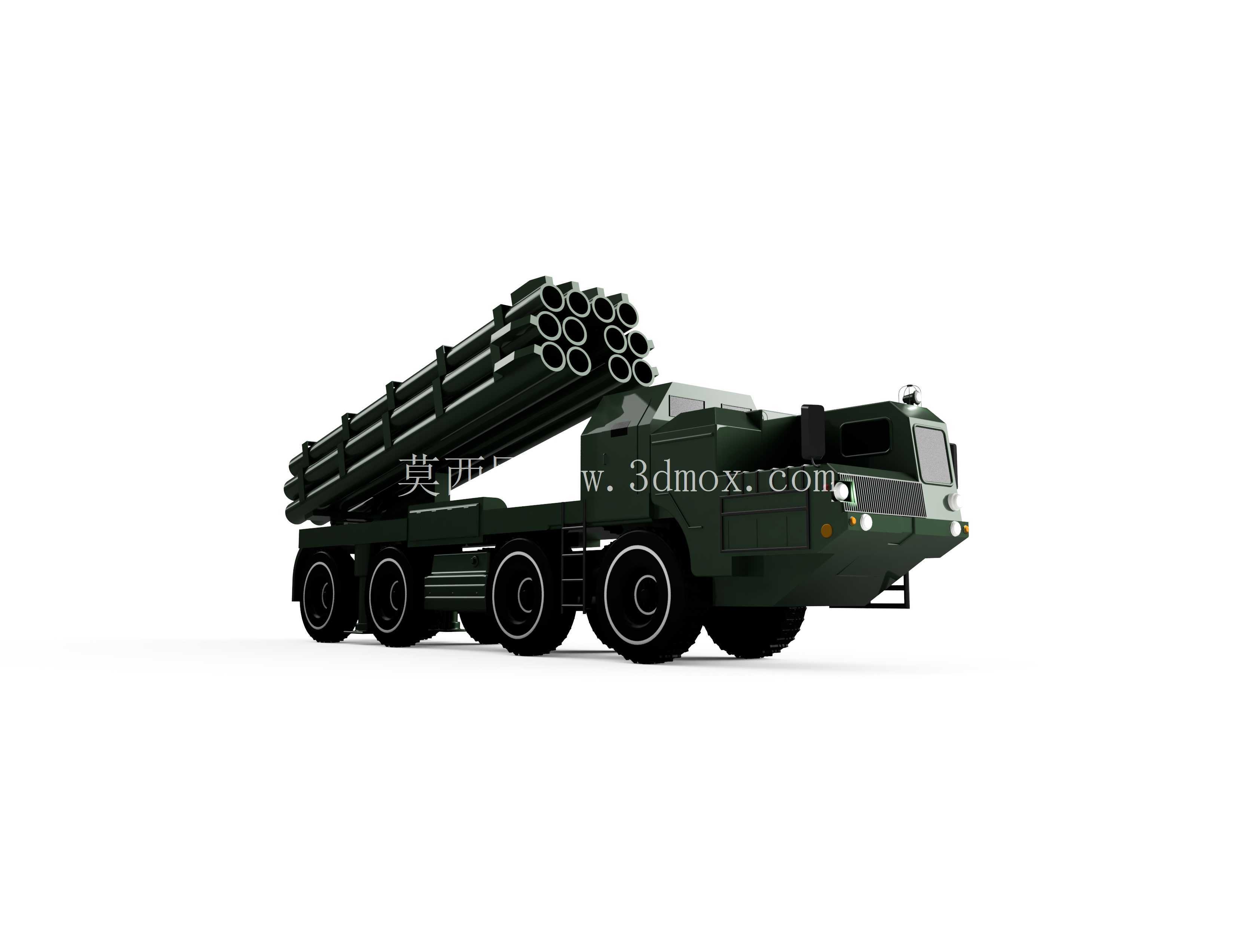

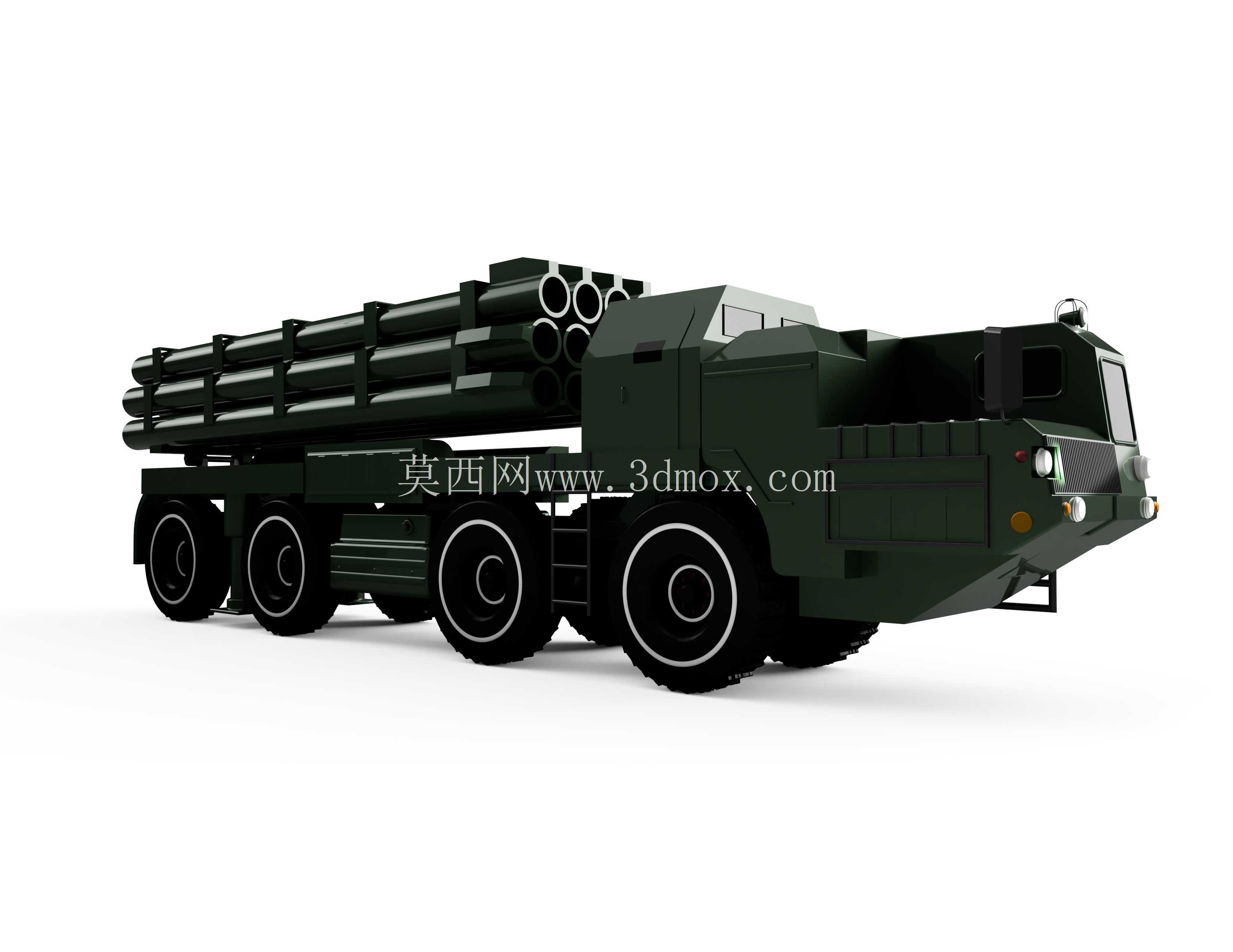

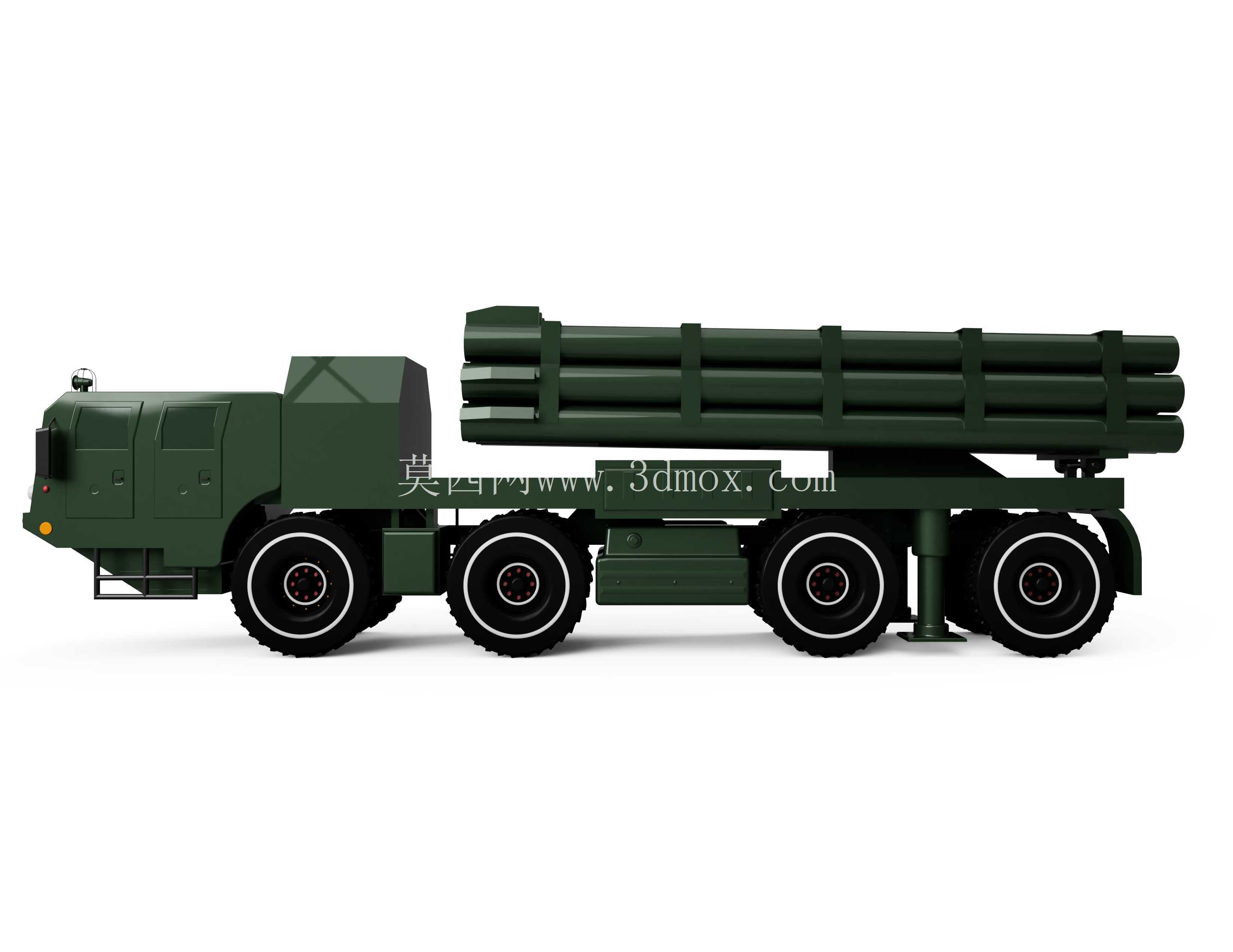

　　本次呈现的重型轮式多管火箭发射装置三维结构，核心围绕野战环境下的区域火力覆盖需求展开设计，整套系统集成在8×8全地形重型越野底盘之上，从结构布局层面优先保障野外复杂路况的通行能力与快速部署能力。底盘部分采用多轴重载设计，每侧四组轮胎搭配独立悬挂结构，预留足够的离地间隙以适应泥泞、沟壑、浅滩等非铺装路面通行，整车重心经过反复调校，在搭载满装发射管组的状态下，依然可以满足侧倾坡行驶、急停转向的稳定性要求，避免发射准备阶段出现侧翻风险。

　　上装的发射管组采用集束式排布结构，多根定向管以分层并列的方式固定在回转支撑托架上，托架同时连接俯仰调节机构，可在设定的射角范围内快速调整发射角度，定向管内部设计有适配火箭弹的导向滑轨，管体端部设置有定位锁紧结构，在行军状态下可将发射管组整体锁定在水平收纳位置，降低整车行军高度，满足公路、铁路运输的限界要求。驾驶舱与发射控制舱采用一体化装甲防护结构，舱体外形做了倾角优化，既可以降低正面风阻对高速行军的影响，也能为操作人员提供轻武器防护与三防密闭空间，舱体侧面预留有观察窗与发射操作接口，操作人员可在舱内完成发射参数装订、射向调整、齐射控制等全部操作，无需暴露在车外。

　　整套系统的结构设计充分考虑了快打快撤的战术需求，回转机构采用大扭矩液压驱动，可在短时间内完成360度方向调整，俯仰机构配合液压锁止装置，射角调整到位后可直接锁定，无需额外架设驻锄即可完成发射作业，大幅缩短阵地准备时间。在安装边界设计上，发射管组的后喷区域做了专门的结构避让，车尾部分没有设置突出的附属构件，避免火箭弹发射时的尾焰灼烧车体结构，底盘两侧预留了设备安装空间，可搭载火控计算机、导航定位模块、通讯设备等配套装置，管线排布全部采用隐藏式走线，沿底盘纵梁与托架内部空腔布置，防止野外行驶时被碎石、树枝剐蹭损坏。

　　从实际应用场景来看，该类装备主要承担纵深区域的面目标打击任务，可对敌方集结地域、后勤枢纽、炮兵阵地等大面积目标实施饱和式火力突击，相较于单管火炮，多管齐射的火力密度更高，单位时间内的弹药投送量更大，能够在极短时间内覆盖数平方公里的目标区域，且依托高机动轮式底盘，可在完成发射后快速转移阵地，规避敌方的反火力打击。在建模过程中，对各部件的装配关系做了精准还原，轮胎的花纹、舱体的细节棱角、发射管的端部结构都按照实际比例还原，各活动部件的运动自由度也做了对应约束，可直接用于结构演示、运动仿真、战术场景搭建等用途，结构设计层面充分考虑了零部件的工艺可行性，底盘的车架采用高强度钢焊接结构，发射管采用薄壁无缝钢管加工，托架部分采用箱型焊接结构平衡强度与重量，整套设备的重量分配经过严格核算，前轴与后轴的载荷分布控制在底盘允许的承载范围内，避免出现轴荷过载影响行驶可靠性的问题。
