适配AK系列步枪的FDM工艺战术枪托结构

在民用射击运动与靶场训练场景中，不少射击爱好者会对制式枪械的握持部件进行个性化适配改造，这款适配7.62x39口径AK系列步枪的战术枪托结构，正是针对低成本自制改造需求设计的非致命训练用配件，核心定位是满足靶场场景下的握持手感优化需求，严禁用于实战场景，尤其搭配GP25榴弹发射器时存在结构断裂风险，设计阶段已明确标注该使用边界。

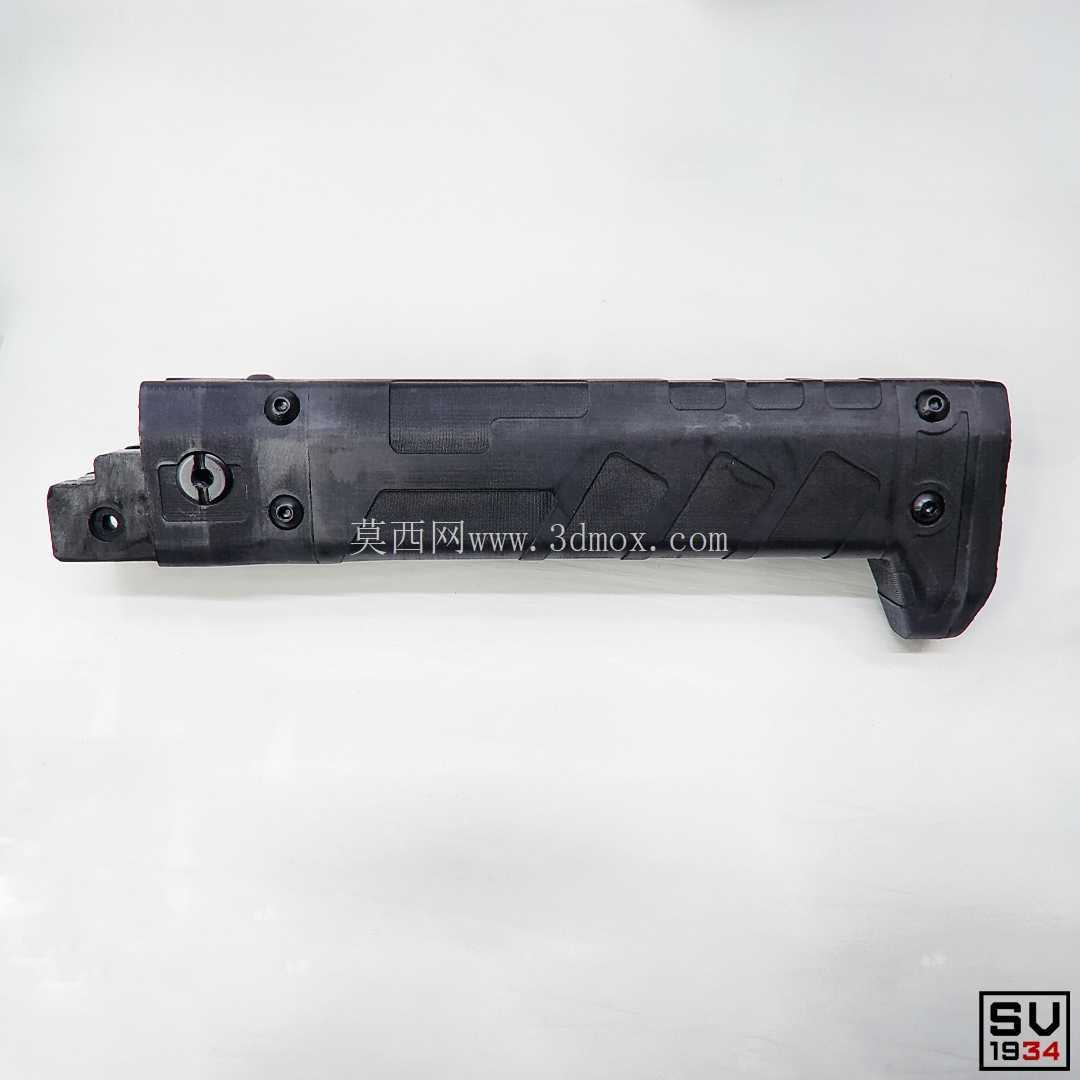

从结构设计逻辑来看，该枪托没有采用传统枪械枪托的注塑开模方案，而是选择FDM熔融沉积成型3D打印工艺作为主体成型方式，搭配市面常规规格的铝管作为内部受力支撑骨架，大幅降低了小批量自制的门槛，无需投入高额模具开发成本，普通爱好者利用桌面级FDM设备即可完成主体部件的加工。主体打印件承担外形适配、握持贴合与部件定位的功能，内部穿设的铝管则承担主要的后坐力传导载荷，两种材料的特性在设计中做了明确的功能拆分：PLA或PETG等常见FDM打印材料的刚性足够维持外形，但抗冲击韧性不足，无法单独承受全自动射击时的反复后坐冲击，而薄壁铝管的轴向抗冲击性能优异，刚好弥补打印材料的性能短板，二者配合的结构在半自动、全自动射击测试中可满足靶场训练的短时使用需求。

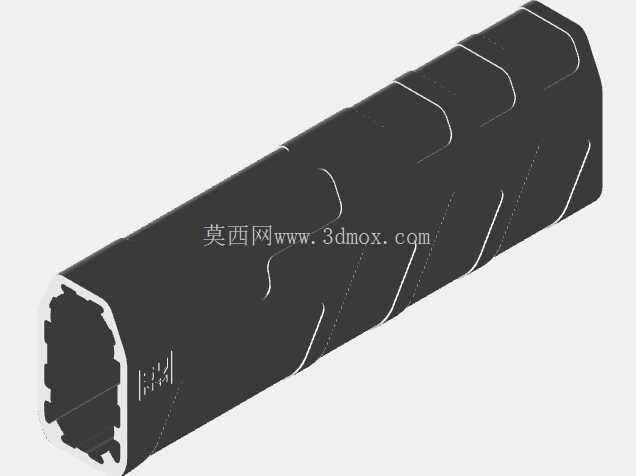

安装边界层面，该枪托的接口完全匹配标准AK系列步枪的机匣尾部固定点位，无需对原枪的机匣结构做任何切削、焊接改造，直接通过原枪的固定销即可完成装配，拆装流程与原厂枪托一致，不会破坏原枪的结构完整性。外形尺寸上，枪托整体长度参考常规战术枪托的抵肩距离设计，握持区域做了符合人体工程学的弧度收窄，握把位置的指槽弧度贴合普通成年男性的手型，持握时手腕可保持自然伸直状态，长时间据枪瞄准不易产生肌肉疲劳；枪托主体侧面做了防滑纹理处理，表面的凹凸纹路可增加与衣物、手掌之间的摩擦力，避免据枪时出现打滑偏移。

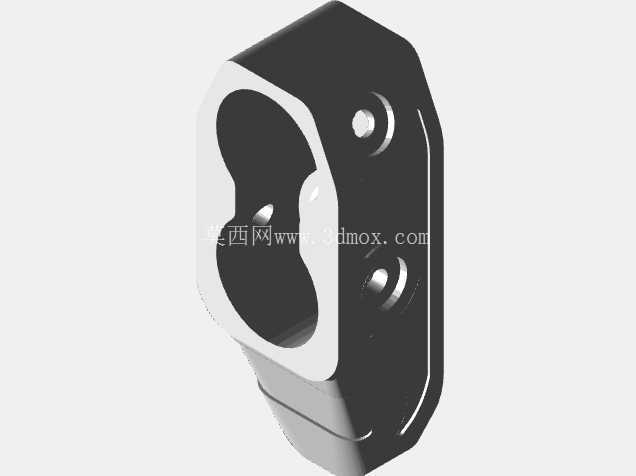

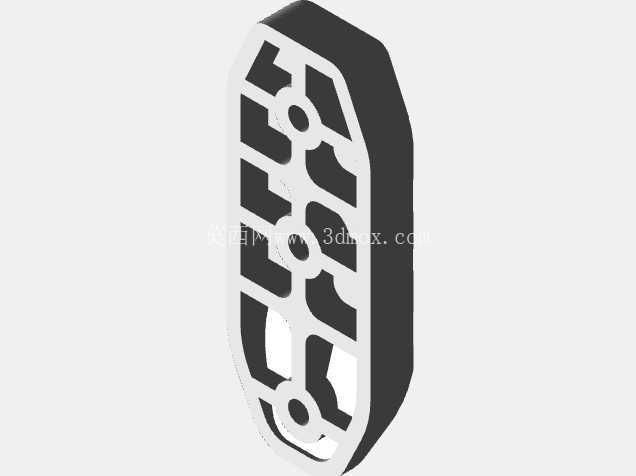

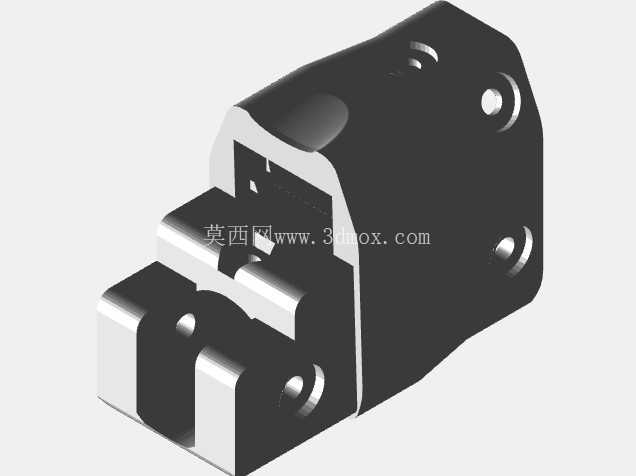

细节结构设计上，枪托与机匣连接的位置做了加厚处理，固定销孔周边设计了加强筋结构，分散后坐力传导时的应力集中，避免销孔位置在反复冲击下出现开裂；内部铝管的安装通道做了定位台阶，铝管装入后可通过侧面的紧定螺丝完成固定，不会出现轴向窜动；枪托尾部的抵肩位置做了平面处理，可根据使用需求自行粘贴橡胶缓冲垫，进一步降低后坐力对肩部的冲击。需要明确的是，该结构仅适用于靶场训练场景下的非实战使用，由于FDM打印材料本身存在层间结合强度不足的缺陷，即使搭配铝管支撑，也无法承受实战场景下的粗暴使用、跌落冲击或极端温度环境，尤其是在搭配GP25榴弹发射器时，发射时的额外冲击载荷会超出结构的承受极限，直接导致枪托断裂，存在严重的安全隐患，设计阶段已将该风险作为核心使用限制明确标注。

从建模逻辑来看，整个结构的建模过程优先考虑FDM工艺的成型特性，所有悬空位置都设计了可自支撑的角度，无需额外添加大量支撑结构即可完成打印，减少后期支撑拆除的工作量；所有棱角位置都做了R2以上的圆角处理，避免打印时出现应力集中导致的翘曲变形，同时也提升握持时的触感，避免尖锐棱角划伤手部。铝管的安装孔直径比所选铝管的外径大0.2mm，预留足够的安装间隙与涂胶空间，装配时可在铝管表面涂抹结构胶后装入打印件的通道内，进一步提升二者的连接强度。
