M27iar枪械战术导轨护木结构设计

在轻武器战术改装领域，护木作为枪械核心外围承载部件，直接决定了战术附件的扩展能力与握持使用体验，本次设计的护木片结构，针对M27系列步枪的护木外围防护与附件安装需求做了针对性结构优化。从实际使用场景来看，这类护木片主要适配现役M27IAR自动步枪的护木外侧安装，一方面能够在连续射击过程中隔绝枪管传导至护木表面的高温，避免射手握持时出现烫伤风险，另一方面护木片表面集成的标准皮卡汀尼导轨槽位，可兼容战术灯、激光指示器、前握把、脚架等各类标准战术附件的快速装夹，无需额外在护木本体上打孔改装，降低对枪械原有结构的破坏。

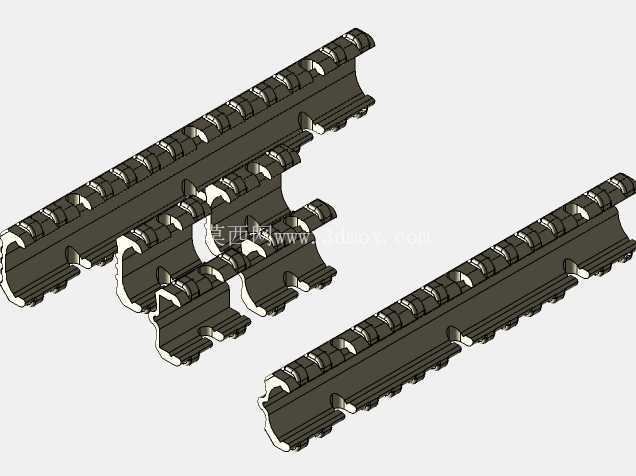

设计过程中首先考虑的是安装边界的匹配性，护木片整体采用分段式卡合结构，内侧的定位卡槽完全贴合M27护木外侧的原有凸起轮廓，安装时无需额外紧固件，可直接沿护木轴向滑入卡紧，卡槽与护木接触面预留了0.1mm的装配公差，既保证装拆过程顺畅无卡滞，又能避免射击过程中护木片出现径向窜动，影响附件的瞄准精度。护木片的外形尺寸完全贴合护木的弧形外轮廓，安装后不会额外增加枪械的横向握持宽度，射手握持时的贴合度与原厂护木保持一致，不会出现硌手、握持姿态改变的问题。

从功能特性来看，护木片表面的导轨齿形完全符合皮卡汀尼导轨的标准尺寸规范，相邻齿槽的间距为4.6mm，齿顶宽度2mm，齿槽深度3mm，可兼容所有符合军规标准的战术附件装夹，装夹后附件的锁紧力可达到35N以上，连续射击产生的后坐冲击不会导致附件移位。护木片的分段式设计可根据实际使用需求选择安装长度，既可以覆盖整段护木实现全长度的附件扩展，也可以仅在需要安装附件的位置局部安装，减轻枪械的额外负重。护木片的边缘位置全部做了R1.5的圆角倒钝处理，避免射手在快速操枪、换弹动作中被锐边划伤，同时在护木片与护木的接触面上设计了多道纵向散热槽，连续射击时枪管产生的热量可通过散热槽形成的空气对流快速散出，避免护木片局部温度过高加速材料老化。

材料适配层面，结构设计时预留了不同材料的成型收缩余量，既可以采用常规的铝合金材质做硬质阳极氧化处理，满足高强度军用场景的耐磨、耐高温需求，也可以采用尼龙加纤的软胶材质做3D打印成型，满足民用娱乐场景的轻量化、低成本改装需求，软胶材质成型的护木片握持摩擦力更大，冬季使用时不会出现金属材质冰手的问题，同时软胶材质的减震效果更好，可降低连续射击时的后坐震感传递。设计过程中针对护木片的受力薄弱位置做了局部加厚处理，也就是导轨齿与护木片本体连接的根部位置，厚度比其他位置增加1.2mm，避免附件装夹过紧或者受到外力撞击时出现齿根断裂的问题，同时在每段护木片的首尾连接位置设计了定位止口，多段护木片拼接安装时，止口可保证相邻两段的导轨齿完全对齐，不会出现台阶错位，避免附件安装时出现卡滞或者锁紧不牢的问题。

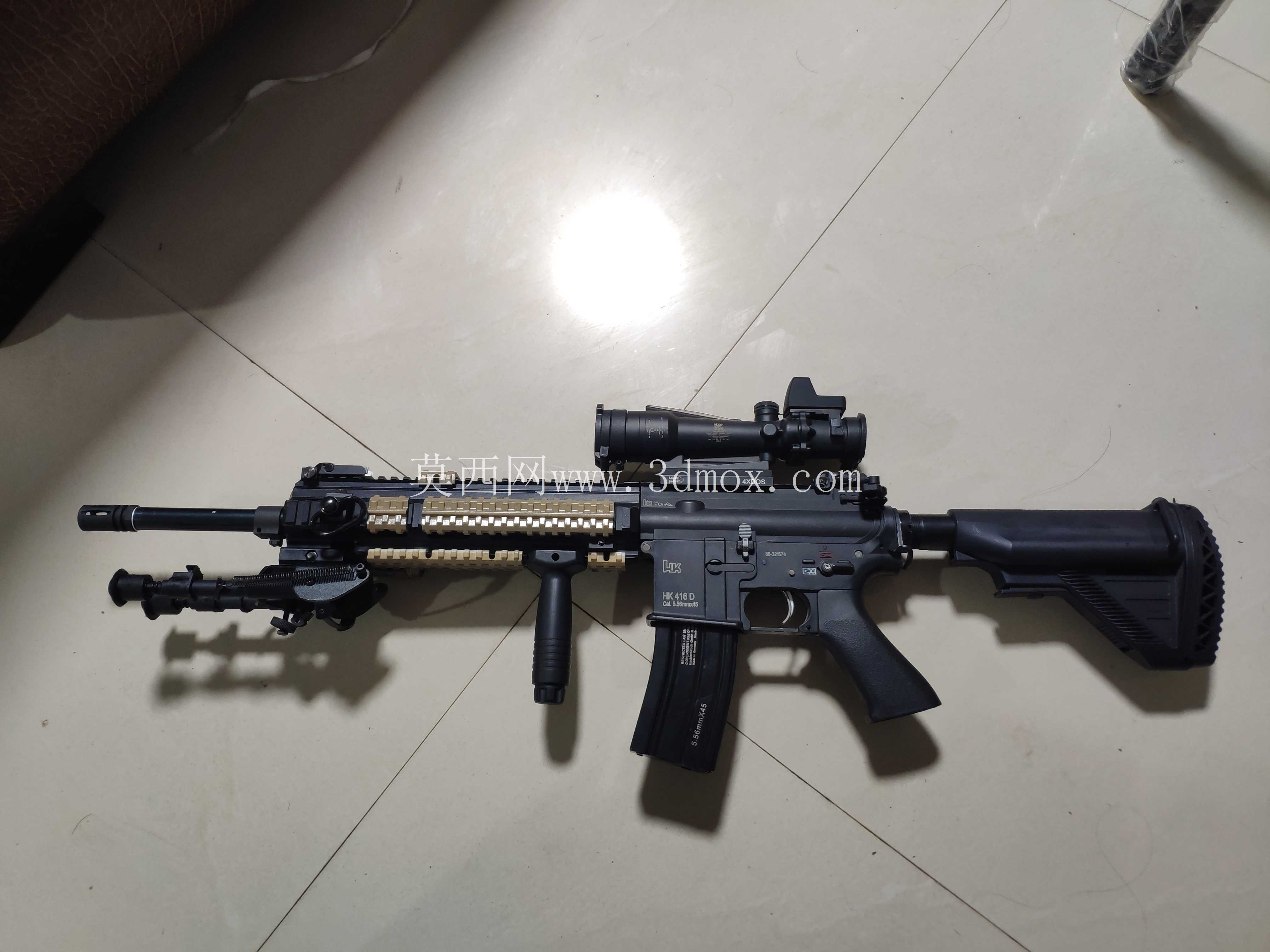

实际装配验证中，该护木片可在不拆解枪械原有护木的前提下完成快速装拆，整个安装过程不超过30秒，安装后护木片与护木本体的贴合间隙小于0.05mm，不会出现晃动异响，在连续发射120发弹药的温升测试中，护木片外表面的最高温度不超过42摄氏度，完全满足射手连续握持的使用需求，表面导轨装夹战术灯后，经过1000次后坐冲击循环，战术灯的光轴偏移量小于0.5密位，满足战术使用的精度要求。
