M4软弹枪CM515背带挂板结构件

在气枪改装与日常使用场景中，背带挂接结构是影响携行稳定性与使用便捷性的核心部件之一，不少使用M4系列CYMA CM515型号软弹气枪的玩家，都会遇到原厂塑料背带环在频繁受力、多次拆装后出现断裂的问题，这类故障不仅影响携行体验，在户外对抗、下场实操的场景下还可能导致装备掉落，影响使用节奏。这款背带挂板的设计，正是针对原厂背带环易损的痛点展开，从结构适配性出发做逆向重构，替代原有易损的挂接部件，满足日常使用的强度需求。

从实际使用场景来看，气枪背带挂板需要承受携行时整枪的重量拉扯，还要应对跑动、快速切换射击姿态时的瞬时冲击力，原厂采用的普通塑料件在长期交变载荷下，应力集中位置很容易出现裂纹扩展最终断裂，而市面上采购替换金属件不仅成本偏高，还存在适配公差问题，部分副厂件的安装孔位偏差会导致装配后出现旷量，挂接背带后出现晃动，影响携行的贴合度。这款挂板在设计时，首先还原了原厂安装位的边界尺寸，完全匹配CM515机匣尾部的安装槽轮廓，不需要对原有枪身做任何打磨、切削改装，直接替换原有损坏的背带环即可完成装配，安装后贴合面与机匣安装位完全贴合，不会出现突出、错位的情况，不会干扰枪托的伸缩动作，也不会影响周边部件的正常运作。

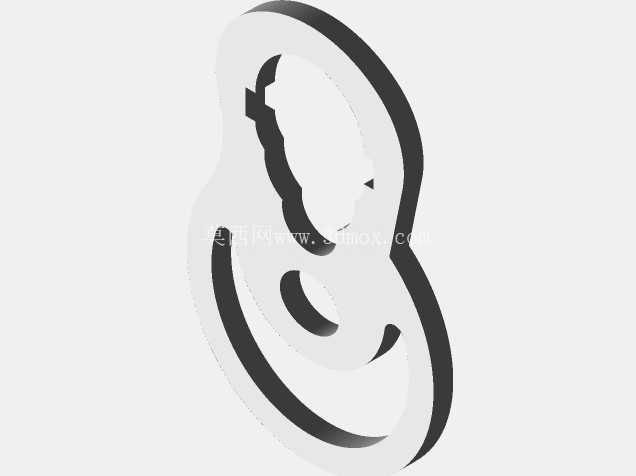

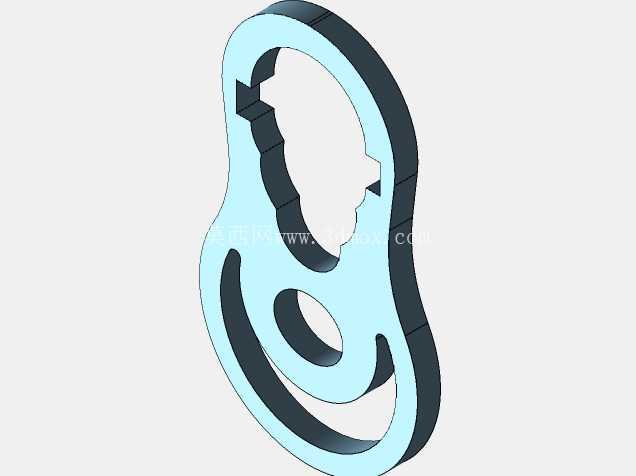

结构设计上，挂板采用了一体化的轮廓造型，挂接孔做了圆弧过渡处理，避免直角位置出现应力集中，整体厚度在保证安装空间的前提下做了优化，既不会因为过薄导致受力时形变，也不会因为过厚占用过多安装空间，与周边零件产生干涉。挂板的轮廓边缘全部做了圆角处理，没有尖锐的棱角，避免在携行、拆装过程中划伤背带或者使用者的装具。挂接孔的内径尺寸适配市面上主流的快拆背带扣、QD扣以及传统织带背带的挂接需求，不需要额外更换背带配件就能直接兼容现有装具。

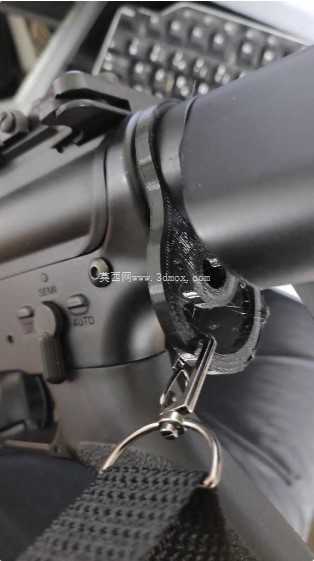

从安装边界来看，这款挂板的安装孔位完全对应原厂背带环的固定点位，固定销的穿过孔径与原厂保持一致，用户只需要将原有损坏的背带环拆下，清理安装槽内的残留碎屑，将该挂板对准安装位插入，穿入原有固定销即可完成安装，整个装配过程不需要额外的专用工具，日常维护更换十分便捷。考虑到3D打印制作的工艺特性，设计时对打印方向的受力做了优化，将主要受力方向设置为打印层的垂直方向，避免层间受力过大导致断裂，即便是使用常规PLA、PETG等常见3D打印材料制作，也能满足日常使用的强度需求，不需要使用高强度金属材料就能达到优于原厂塑料件的耐用性。

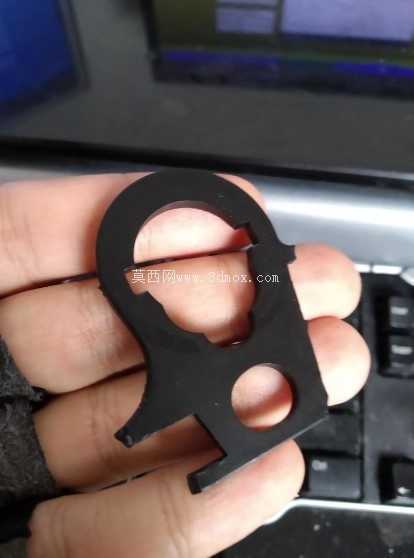

在实际使用过程中，这款挂板的挂接位置与原厂背带环的位置保持一致，不会改变背带的受力角度，使用者不需要调整背带的长度适配，更换后就能直接沿用之前的携行习惯，不会出现背带长度不合适、挂接位置偏移导致的携行重心变化问题。挂板的外形轮廓做了轻量化的镂空处理，在保证结构强度的前提下尽可能减少零件重量，不会给整枪增加过多的额外负重，镂空位置也能减少积灰、积水的情况，在户外雨天、沙尘环境下使用后，清理维护更加简单，不会因为缝隙积尘导致背带扣转动卡滞。针对初代版本的设计，目前的结构已经能满足日常使用的固定需求，虽然顶部与底部的轮廓余量稍大，但并不会影响实际装配与使用，反而预留了一定的打磨调整空间，用户如果有个性化的适配需求，可以根据自己的装具情况对边缘做小幅修整，不会破坏核心的受力结构。
