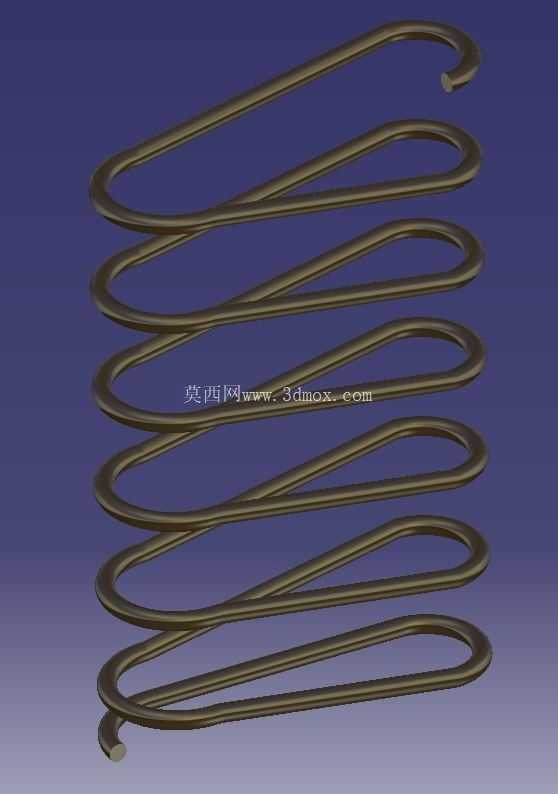

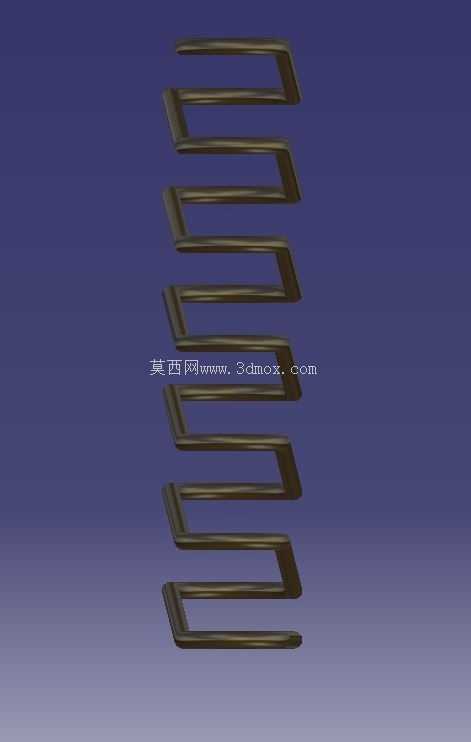

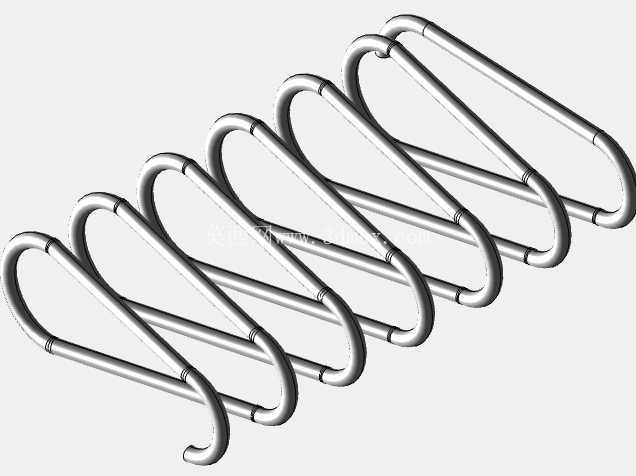

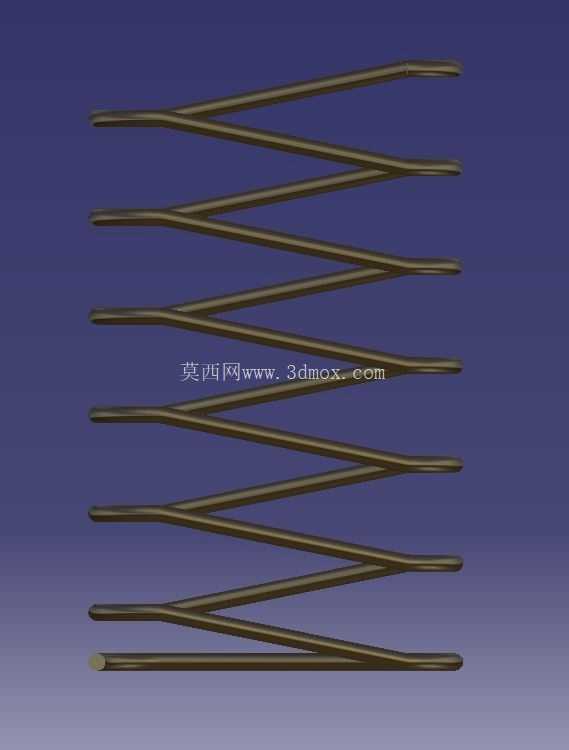

通讯设备用细长螺旋压缩弹簧结构

这类细长螺旋弹簧在通讯类手持设备、小型便携电子终端的内部结构中应用十分广泛，常见于按键触发机构、触点复位结构、天线弹压组件、电池仓抵接部位，承担着提供稳定复位弹力、维持部件接触压力、缓冲微小冲击载荷的作用。不同于常规大线径重载螺旋弹簧，这类细长弹簧的线径较细，自由长度与外径比值大，对绕制过程中的螺距均匀度、端圈贴合度要求极高，一旦螺距偏差超过允许范围，实际使用中就容易出现弹力不均、侧向弯曲、卡滞等问题，直接影响终端设备的操作手感与结构可靠性。

从设计逻辑来看，这类弹簧的选型与建模首先要匹配安装空间的边界限制：安装孔的内径决定了弹簧的外径上限，通常要预留0.2-0.5mm的径向间隙，避免弹簧压缩过程中与孔壁发生摩擦剐蹭，导致弹力损失或者异响；安装位的轴向空间则决定了弹簧的自由长度与压缩行程，预压量通常设置为自由长度的10%-15%，保证装配后弹簧不会出现松脱，最大工作压缩量不能超过材料的许用变形量，避免出现永久塑性变形，丧失弹性功能。绕制参数的确定需要结合使用场景的弹力需求，通过调整线径、中径、有效圈数来匹配目标刚度，有效圈数的增减直接影响弹簧的软硬度，圈数越多刚度越小，相同压缩量下提供的弹力越平缓，适合需要柔和复位手感的按键结构；圈数越少刚度越大，适合需要较大接触压力的导电触点抵接场景。

建模过程中需要重点关注端圈的处理，这类细长弹簧的两端通常需要做并圈磨平处理，保证两端的支撑面与弹簧轴线垂直，垂直度误差需要控制在自由长度的2%以内，否则装配后弹簧会出现偏斜，压缩过程中力线偏移，长期使用会造成局部应力集中，提前出现断裂失效。弹簧的表面处理通常根据使用环境选择，普通室内使用的通讯设备内部弹簧多采用镀镍处理，兼顾防锈能力与导电性能，如果是用于户外便携设备的结构，还需要考虑盐雾腐蚀要求，选择镀锌钝化或者不锈钢材质绕制。

在实际结构装配中，这类细长弹簧的导向结构设计十分关键，因为长径比偏大，无导向的情况下压缩超过自由长度的30%就很容易出现失稳弯曲的现象，所以对应的安装结构要么设计内导向芯轴，要么设计外导向套，导向部件的表面粗糙度要控制在Ra1.6以下，减少弹簧伸缩过程中的摩擦阻力，避免磨损导致的弹簧失效。同时要注意弹簧工作过程中不能与周边的线束、PCB板元器件发生干涉，尤其是在最大压缩状态下，弹簧的所有圈体都要处于预留的安全空间内，避免刮伤线路板或者挤压其他电子元件造成短路故障。

从材料选择角度，这类小尺寸细长弹簧常用碳素弹簧钢丝或者琴钢丝绕制，这类材料的抗拉强度高，弹性极限好，绕制后经过低温回火处理可以有效消除绕制过程中产生的内应力，稳定弹簧的尺寸与弹力参数。如果是有导电需求的触点弹簧，还会选择铍青铜材质，经过时效处理后具备较高的强度与弹性，同时导电性能优异，能够长期维持稳定的接触压力，降低接触电阻，避免信号传输过程中出现接触不良的问题。在建模时需要准确还原弹簧的螺旋升角、线径轮廓、端圈并紧段的结构，不能简单用等螺距螺旋线直接扫描生成，否则会忽略两端并圈部分的实际结构，导致后续做装配干涉检查时出现误差，甚至误导后续的模具开模与样品试制。
