国产F1通讯连接组件三维结构设计

　　在通讯设备的信号链路搭建场景里，这类F1连接器是信号稳定传输的关键衔接部件，日常会出现在基站内部板卡衔接、工业通讯终端的信号接驳、户外通讯设备的线路对接等场景中，承担着高频信号无损传输、线路物理固定、不同功能模块间信号互通的实际作用。做这个结构设计的时候，首先要考虑的是实际装配中的容错空间，毕竟现场施工或者设备组装的时候，操作人员很难做到完全精准的对位，所以插接端的导向结构做了1.5度的导入斜角，哪怕插接时存在2mm以内的对位偏差，也能顺着导向斜面顺利滑入插接位，不会出现插针顶弯、壳体卡滞的问题。

　　从安装边界来看，这款连接器的本体外形控制在常规通讯接插件的通用尺寸区间内，安装孔位完全适配现有通讯设备的标准安装位，不需要对原有设备的安装面板做二次打孔或者切削改造，替换旧件的时候可以直接对位安装，大幅降低现场改造的工作量。接触件的排布采用了等间距错位布局，相邻插针之间的绝缘间隙经过反复校核，哪怕是在高湿度、存在轻度电磁干扰的工业现场环境下，也不会出现相邻针脚信号串扰、绝缘击穿的问题，插针的接触端采用了弹性鼓形结构，插接到位后接触压力保持在合理区间，既不会因为压力过大导致插接费力、多次插拔后磨损过快，也不会因为压力不足导致接触电阻过大、信号传输出现衰减。

　　壳体部分的设计兼顾了结构强度和装配便利性，外壳采用卡扣加定位凸台的组合固定方式，组装内部绝缘基座和接触件的时候，不需要额外打螺丝或者涂胶固定，依靠卡扣的预紧力和凸台的限位就能把内部组件牢牢固定在壳体内，后期如果需要维护更换接触件，只需要用平口工具拨开卡扣就能拆开壳体，维护效率比螺丝固定的结构高不少。在实际选型适配的时候，要注意这款连接器的出线端预留的线缆弯折空间，布线的时候线缆弯曲半径不能小于线缆外径的6倍，不然长期使用后线缆内部线芯容易出现疲劳断裂，影响信号传输的稳定性。另外插接到位后，壳体上的弹性锁扣会自动卡入对接端的锁槽里，哪怕设备运行过程中存在持续振动，也不会出现连接器松脱、信号中断的问题，这个锁扣的解锁按键做了下沉式设计，日常搬运设备或者布线的时候不会误触解锁，只有用手指按下按键才能拔出连接器，避免了意外松脱的风险。绝缘基座的材质选型上，考虑到通讯设备可能长期在-40℃到85℃的环境温度下工作，基座材料选用了耐高低温的工程绝缘材质，长期高温环境下不会出现形变软化，低温环境下也不会脆裂，绝缘性能在全工作温度区间内都能保持稳定。

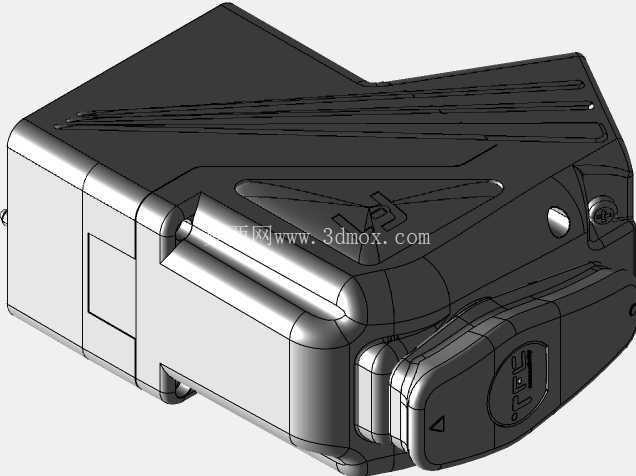

　　从三维建模的角度来说，这个模型把所有的装配间隙都做了准确还原，包括插针和基座孔的配合间隙、卡扣的装配预压量、导向斜角的实际角度，结构工程师在做整机设备的布线设计、安装位校核的时候，可以直接调用这个模型做干涉检查，不需要再重新测绘尺寸，能节省不少前期设计的时间。很多刚接触通讯结构设计的工程师容易忽略连接器尾部的线缆固定结构，这款连接器尾部设计了集成式的线缆压线卡，线缆穿入后把压线卡压合，就能把线缆外护套牢牢固定在连接器尾部，承受拉力的时候外力会作用在外护套上，不会拉扯到内部的接线端子，避免线芯和插针的连接点被拉脱，这个细节在实际工程应用里非常重要，很多现场出现的连接器故障，都是因为尾部没有做线缆抗拉固定，拉扯后导致内部接线脱开。另外连接器的对接面做了一圈密封槽，搭配对应的密封圈可以实现IP65级别的防护，用在户外通讯设备上的时候，雨水和灰尘不会进入到连接器内部，避免接触件氧化或者短路，这个密封槽的尺寸和槽深都按照通用密封圈的尺寸设计，选型的时候直接选用标准规格的密封圈就可以，不需要开模定制特殊规格的密封件，降低了批量生产的配件成本。
