F级指扣式防护固定支架结构设计

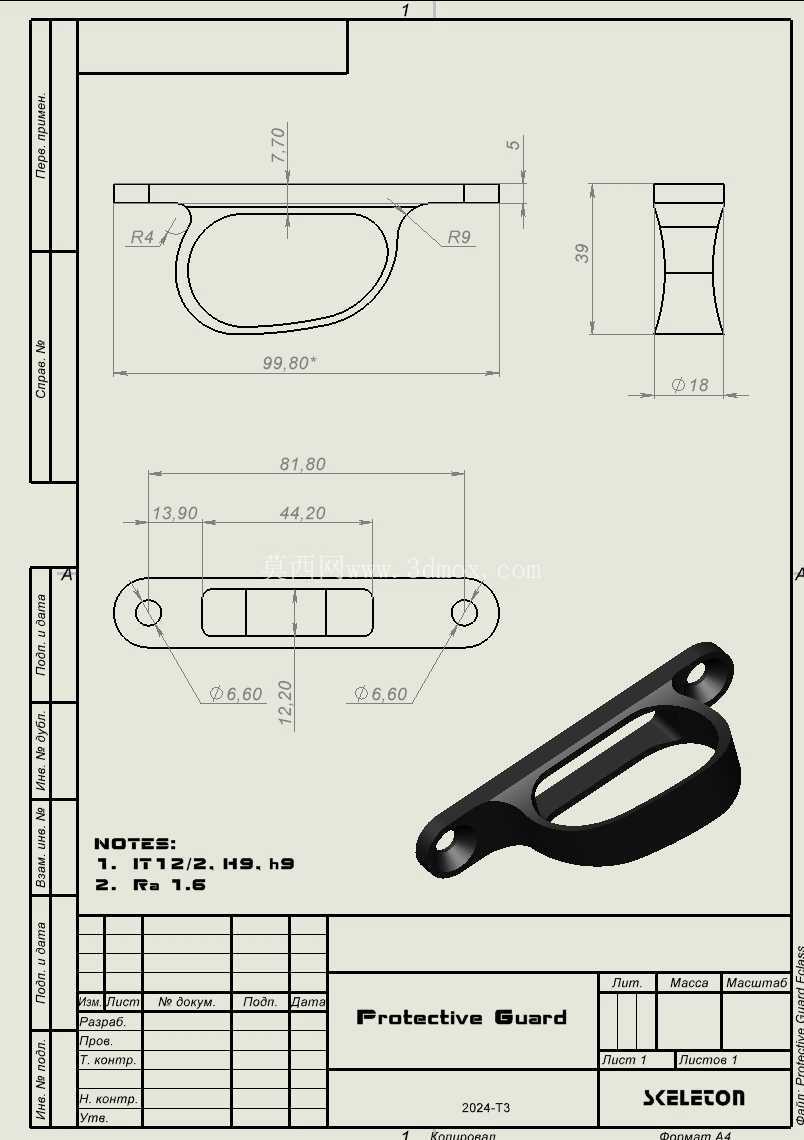

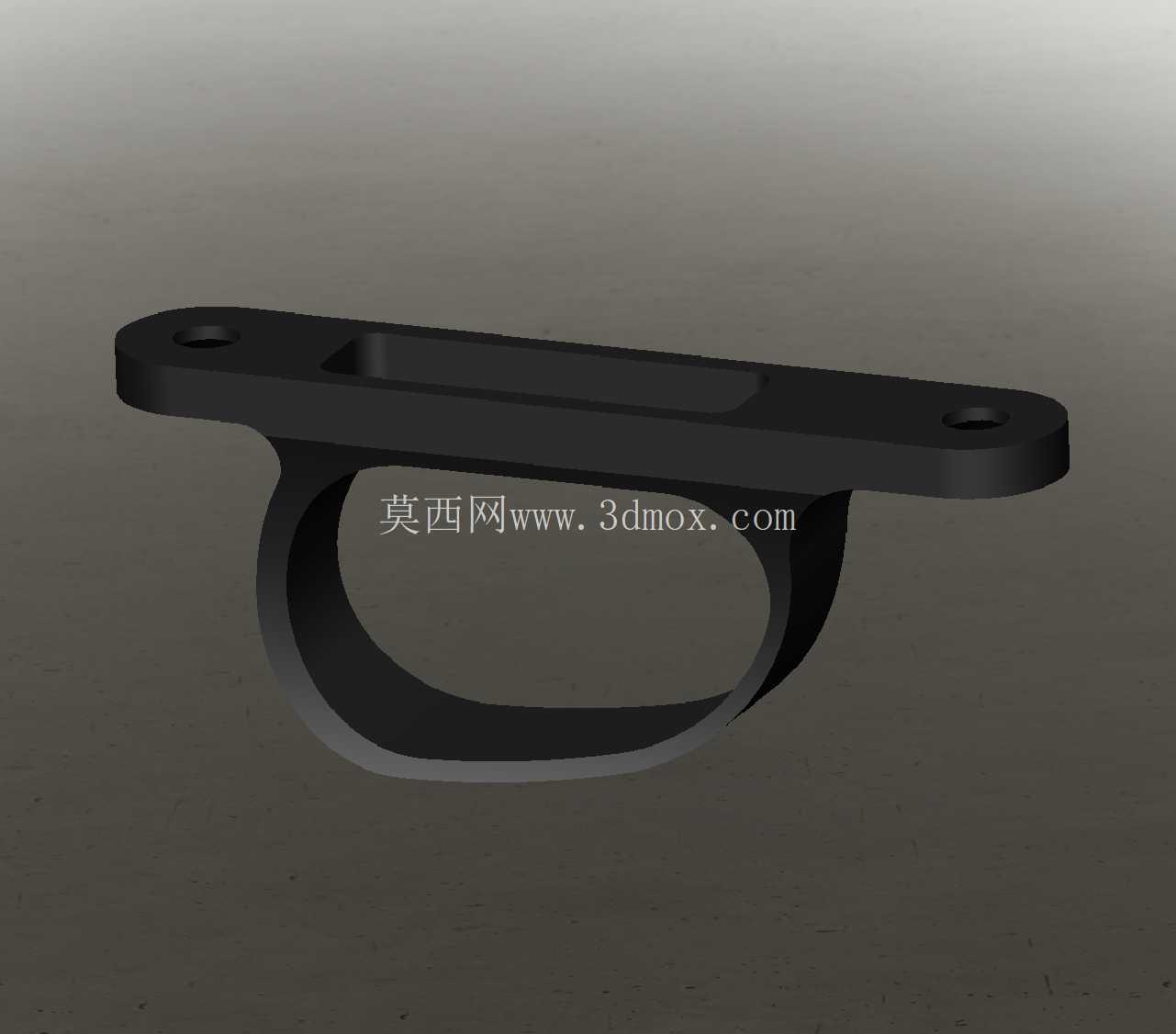

　　这款指扣式防护固定构件，最初的设计出发点是解决手持通讯终端在高频次移动作业场景下的脱手防护问题，在户外巡检、现场调度这类需要单手握持设备同时操作按键或触控屏的工况里，传统的腕带式防护存在佩戴繁琐、调节余量不足、易勾挂周边障碍物的缺陷，而背贴式指环扣又存在承重不足、长期使用后粘接失效的问题，这款一体式的F级防护固定结构，正是针对这类痛点做的结构优化。从结构组成来看，整个构件分为上部安装平板与下部弧形指扣环两个核心部分，上部安装平板采用两端对称的沉头安装孔设计，安装孔位的间距匹配主流手持通讯终端背部的通用安装螺孔布局，沉头结构可以保证固定螺丝安装后端面与平板上表面齐平，不会出现凸起硌手或者刮蹭设备背部壳体的问题，平板中部做了内凹的减重槽设计，在不降低整体结构强度的前提下，尽可能削减构件整体重量，避免长期握持时增加额外的手部负重。

　　下部的弧形指扣环采用与安装平板一体化的连接结构，没有额外的拼接接缝，避免了拼接位置在长期受力后出现断裂的风险，指环的内圈弧度经过人体工学拟合，匹配成年人食指中段的围度曲线，环体宽度控制在12mm，既可以保证手指穿入后有足够的接触面积分散压强，不会因为环体过窄勒压手指造成血液循环不畅，也不会因为环体过宽占用过多设备背部空间，影响其他外接配件的安装。在安装边界的设计上，上部安装平板的整体长度控制在68mm，宽度16mm，厚度3mm，这个尺寸可以适配绝大多数4.7英寸到6.7英寸屏幕的手持通讯终端背部安装空间，不会遮挡设备背部的摄像头模组、闪光灯或者散热开孔，安装时可以根据不同设备的背部弧度，对平板下表面的贴合面做微幅的适配调整，保证安装后平板与设备背部完全贴合，不会出现局部翘起导致固定不稳的问题。

　　指环部分的下探深度控制在22mm，这个深度可以保证手指穿入后，指节可以自然搭在环体下沿，握持设备时不需要刻意弯曲手指就能形成稳定的限位，即使手部出汗或者遇到突发的拉扯动作，设备也不会从手中滑脱。从材质选型的适配性来看，这个结构预留了足够的壁厚余量，不管是采用尼龙加玻纤的注塑成型工艺，还是采用铝合金的CNC加工工艺，都可以保证结构的抗冲击强度，在1.2米高度自由跌落的工况下，指环部分不会出现断裂或者变形，安装孔位不会出现开裂，能够持续提供可靠的防护限位作用。

　　在实际应用场景中，除了手持通讯终端之外，这个结构也可以适配小型手持检测仪器、工业扫码枪这类需要单手握持操作的设备，只需要调整上部安装平板的孔位间距，就可以快速适配不同设备的安装需求，指环部分的弧度也可以根据目标使用人群的手指尺寸做微调，比如针对女性使用者或者手部尺寸偏小的使用者，可以适当缩小指环的内圈直径，提升佩戴的贴合度。结构设计过程中特意规避了尖锐的外角，所有外露的棱边都做了R0.8的圆角处理，避免在使用过程中划伤手部或者勾挂衣物、背包肩带等物件，安装平板的四个角也做了圆弧过渡，不会因为边角尖锐磕碰造成设备壳体或者使用者手部的损伤。从受力路径来看，当设备出现脱手趋势时，拉力会通过指环传递到两侧的连接臂，再通过两端的安装螺丝均匀分散到整个安装平板上，不会出现局部应力集中导致连接臂断裂的问题，连接臂与平板衔接的位置做了渐变的加厚处理，进一步强化了受力薄弱位置的结构强度，经过反复的受力仿真验证，在单指承受5kg拉力的工况下，结构的最大应力远低于常用工程塑料或者铝合金材料的屈服强度，完全可以满足日常使用的强度需求。
