M228通讯设备连接锁紧结构件

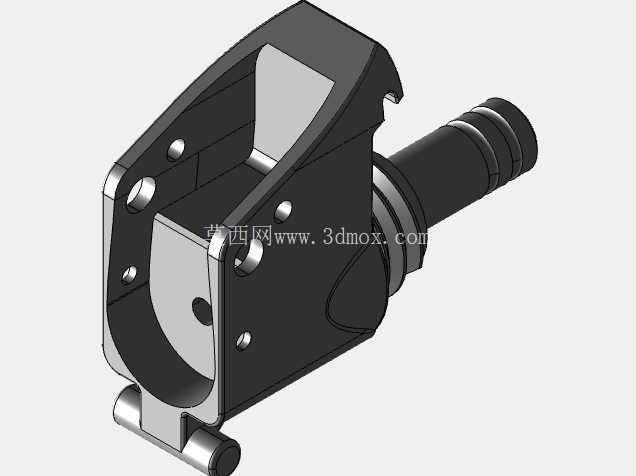

　　该结构件属于通讯设备配套的连接锁紧组件，主要应用于手持通讯终端、战术通讯设备的外接附件接驳场景，承担设备与外接功能模块之间的机械锁紧、定位支撑作用，在户外作业、应急通讯、野外作业通讯保障场景中，能够保证外接附件与主机连接的可靠性，避免设备在晃动、磕碰、跌落工况下出现连接松脱、接触不良的问题。从结构设计来看，该构件采用分体式装配思路，主体框架为U型开槽结构，槽腔内部预留了主机连接端的容纳空间，侧壁均匀分布的多组安装孔位，分别对应定位销、紧固螺丝的安装位置，孔位的排布经过实际测量匹配，能够保证装配后各紧固件受力均匀，不会出现局部应力集中导致的构件变形。

　　构件一侧延伸出的阶梯轴结构，是外接附件的连接接口，轴段上的多道环槽用于安装密封胶圈与轴向定位卡环，既可以实现外接附件的轴向限位，也能在户外雨天、多尘环境下阻挡水汽、粉尘进入连接缝隙，保护内部电连接触点的导通稳定性。设计过程中，所有圆角过渡均参考实物测绘取值，避免尖锐棱角带来的应力集中问题，同时兼顾构件的轻量化需求，在非受力区域做了局部减薄处理，在保证结构强度满足1.5米跌落冲击要求的前提下，尽可能降低构件自身重量，减少手持通讯设备的整体负重。

　　从安装边界来看，U型槽的开口尺寸、槽腔深度完全匹配对应通讯设备主机端的连接凸台尺寸，装配时槽腔内侧的定位平面与主机凸台的基准面完全贴合，侧壁的孔位与主机端的螺纹孔一一对齐，不需要额外做适配加工即可完成装配；阶梯轴段的外径尺寸、环槽间距与外接附件的连接孔尺寸匹配，安装时将外接附件套入轴段后，卡入卡环即可完成轴向固定，装配流程简单，不需要专用工装，野外作业条件下也可快速完成附件的拆装更换。构件的受力路径设计清晰，日常使用中承受的插拔力、扭转力均通过主体框架传递到主机端的安装凸台上，侧壁的紧固螺丝仅承担定位锁紧作用，不会承受额外的交变载荷，能够有效提升连接结构的疲劳寿命，避免长期使用后出现螺丝滑牙、构件开裂的问题。

　　针对户外使用的耐磨需求，构件的外露棱角均做了小圆角钝化处理，避免剐蹭操作人员的衣物与皮肤，同时轴段与外接附件配合的表面做了粗糙度控制，既保证附件转动时的顺滑度，也不会因为间隙过大出现晃动旷量。在结构验证阶段，该构件的尺寸公差取值参考通用通讯五金件的公差标准，安装孔位的位置度公差控制在0.1mm以内，保证装配时的互换性，不需要对单个零件做修配即可完成整机组装；阶梯轴的同轴度公差控制在0.05mm以内，避免外接附件安装后出现偏斜，影响附件的功能正常使用。
