舱门开启支撑机构结构设计

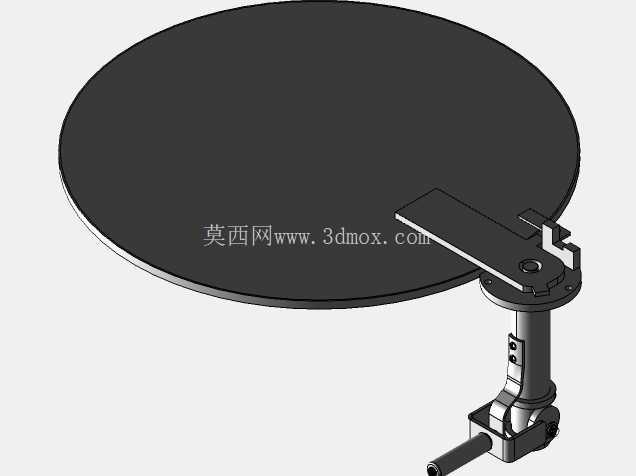

这套舱门开启支撑机构，主要应用在需要频繁启闭圆形检修舱口的设备场景中，常见于通讯基站户外机柜、小型方舱设备、特种车辆侧部检修口这类对舱门启闭角度、支撑稳定性有明确要求的工况。从结构组成来看，整套机构分为圆形舱门板、铰接支撑臂、回转支座、锁紧卡位组件几个核心部分，没有冗余的装饰性结构，所有构件都服务于启闭操作与定位支撑的核心功能。

设计思路上优先考虑了操作的便捷性与长期使用的可靠性，舱门板采用整圆平板结构，边缘做了小弧度卷边处理，既提升了门板自身的结构刚度，避免大尺寸薄板在长期使用中出现翘曲变形，也能在关闭状态下和舱口边框形成更好的贴合，减少户外使用时雨水、粉尘进入舱体内部的概率。支撑臂部分采用分段铰接设计，靠近门板的一端通过带定位孔的连接座和门板背面固定，连接座上预留的锁紧卡位结构，能在舱门完全开启到设定角度时自动卡入定位，避免户外阵风或者设备振动导致舱门意外回落，对操作人员造成磕碰伤害。

回转支座部分采用立式柱体加底部万向铰接的结构，柱体内部预留了走线空间，部分需要在舱门内侧布置控制元件、通讯接口的场景，可以直接将线缆从支座内部穿过，避免线缆外露在舱门启闭过程中被挤压磨损。底部的铰接结构允许支撑臂在水平方向有小角度的调整余量，安装时可以抵消舱体焊接或者装配带来的位置误差，降低现场安装的对位难度，不需要对安装基面做高精度的二次加工就能完成装配。

从安装边界来看，圆形舱门板的直径适配常规400-600mm直径的圆形检修口，支撑臂完全收拢时，整个机构在舱体外侧的突出高度不超过150mm，不会额外占用过多的设备外部空间，适合安装在空间紧凑的通讯设备舱体侧面。舱门开启后最大支撑角度可以达到110度，完全开启后舱门板不会遮挡检修口的操作空间，操作人员可以顺畅地对舱内的通讯模块、接线端子、电源组件进行检修操作，不需要额外手扶固定舱门。

锁紧组件的设计做了防松处理，卡位结构采用斜面导入设计，关闭舱门时只需要轻推门板，卡位结构就会自动滑入锁定位，不需要额外操作锁具就能实现舱门的可靠关闭，开启时只需要扳动支撑臂上的解锁拨片，就能解除卡位锁定，顺畅抬起舱门。整套机构的运动副都做了耐磨处理，铰接位置采用自润滑衬套，长期户外使用不需要频繁加注润滑脂，就能保证启闭操作的顺畅性，不会因为锈蚀或者积尘出现卡滞问题。

在结构强度校核层面，支撑臂的截面尺寸经过优化，在保证能承受舱门板自重加上12级阵风载荷的前提下，尽可能减小了构件的壁厚，降低整套机构的整体重量，不会给舱体安装基面带来过大的附加载荷。门板背面设置了辐射状的加强筋，从中心连接座位置延伸到门板边缘，在不增加门板整体厚度的情况下，将大尺寸薄板的抗变形能力提升了40%以上，即使人员短暂倚靠在开启状态的舱门上，也不会出现门板变形或者支撑失稳的情况。

实际应用中，这套机构可以直接适配现有标准尺寸的圆形通讯舱口，不需要对原有舱体结构做大规模改造，只需要在舱口侧部的对应位置打四个固定孔，就能完成回转支座的安装，替换原有易损坏的简易合页结构，解决传统舱门支撑结构容易卡滞、无法自动定位、关闭后密封不严的常见问题。
