便携式防弹插板收纳携行防护组件结构

这款防护携行组件的结构设计，核心围绕单兵战术场景下的防弹插板快速取用与随身携行需求展开，在结构布局上优先考虑了穿戴状态下的人体工学适配性，避免硬质结构对战术动作产生干涉。从实际应用场景来看，这类组件主要适配一线执勤、战术突入、野外巡逻等存在破片、低速弹头威胁的作业环境，既可以单独作为胸挂防护模块的承载单元使用，也可以通过侧边的快挂结构整合到战术背心的前置附包位，不需要额外打孔改造现有装具，适配市面上主流的MOLLE织带挂载标准。

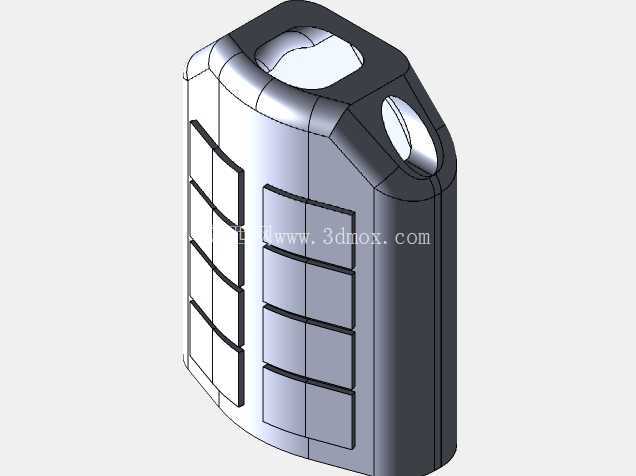

设计过程中首先敲定的是主体的弧面曲率，没有采用规则的直筒方正结构，而是参考人体胸腹部的自然弧度做了12度的内收曲面，贴合穿戴时的身体轮廓，当使用者做出俯身、转体、抬臂据枪等动作时，组件边缘不会硌压肋骨或阻碍上臂活动范围。顶部的大尺寸开孔是穿挂快取结构，既可以穿过尼龙挂带实现腰挂、肩挂的携行状态，也能在紧急情况下单指勾住开孔快速抽出内部的防弹插板，完成插板的快速更换或转移，开孔边缘做了全周R3圆角过渡，避免应力集中导致的结构开裂，同时也防止锋利边缘割破携行织带或刮擦作战服面料。

侧面的圆形开孔是排水与透气结构，当组件在雨天、涉水场景下使用时，进入内部的积水可以从侧孔快速排出，不会因为积水增加携行重量，日常携行时空气也能通过侧孔形成内部对流，减少插板与收纳腔之间因为密闭产生的闷湿问题。外表面的分块凸起结构不是装饰性设计，每一块凸起的筋位都对应内部插板的固定卡位，凸起高度控制在2mm，既能够增加外表面的摩擦力，防止携行时组件从装具上滑脱，也能在受到意外磕碰时通过筋位优先受力，避免外力直接冲击内部的防弹插板，保护陶瓷类插板的脆性面层不受磕碰损伤。

从安装边界来看，组件的整体外轮廓尺寸控制在长120mm、宽80mm、厚度35mm的范围内，收纳腔的内部尺寸预留了1mm的装配间隙，刚好适配标准尺寸的四级硬质防弹插板模块，不需要额外增加缓冲衬垫就能实现插板的无晃动固定，组件侧壁的厚度均匀控制在2.5mm，采用等壁厚设计，既保证了结构强度，也避免了局部壁厚不均导致的成型缺陷。侧边的挂载位预留了3条标准宽度的织带槽，槽宽25mm，和主流战术装具的织带尺寸完全匹配，挂载后不会出现松旷晃动的问题。

在功能特性上，这款组件除了基础的收纳防护功能，还考虑了低温、高温等极端环境下的使用可靠性，结构上没有采用易脱落的卡扣式开合，而是通过顶部的弹性收口结构实现插板的限位，即使在零下20度的环境中塑料件韧性下降，也不会出现卡扣断裂导致插板脱落的问题，日常取放插板不需要额外操作解锁，直接抽拉即可完成取用，动作逻辑符合紧急状态下的操作直觉，不需要专门的操作训练就能熟练使用。结构的边角全部做了圆角钝化处理，没有尖锐的直角结构，避免在近距离肢体接触时造成意外划伤，也能减少携行时对周边装备的勾挂。
