Vog-25通讯连接接头精密结构设计

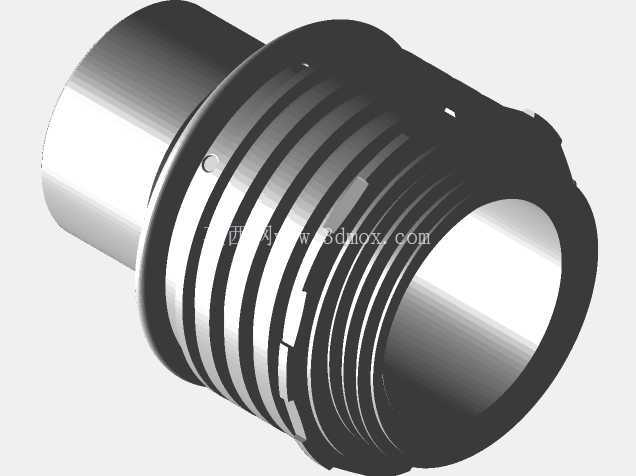

　　在野外通讯组网、临时应急通讯站点搭建、工业现场通讯链路布设场景中，这类带多道环形密封槽与外螺纹结构的连接接头，是保障通讯线路物理连接可靠性的核心基础零件，其结构设计的合理性直接决定了复杂工况下信号传输的稳定性，以及连接部位的环境耐受能力。从结构设计逻辑来看，接头一端采用光滑圆柱插接端，加工时严格控制圆柱面的圆度与同轴度公差，插接端与对接端口的配合间隙控制在微米级，既保证插接过程的顺畅度，避免装配时出现卡滞、刮伤对接端密封面的问题，又能减少插接后的径向窜动，避免长期使用中因振动出现接触不良的故障。接头中段的多道环形凹槽，并非单纯的装饰结构，每一道槽的宽度、深度、槽间间距都经过匹配计算，既可以嵌入适配规格的O型密封圈，实现多道密封防护，阻挡水汽、粉尘从连接缝隙渗入接触部位，也能在接头旋合过程中为密封圈提供均匀的压缩量，避免密封圈被挤压剪切出现破损，同时这些环槽还能在接头注塑包覆外层防护套时，增加防护层与金属基体的结合力，避免外层防护层受温度变化出现脱层、滑移的问题。

　　接头另一端的外螺纹结构，采用标准通讯连接螺纹牙型，螺纹的大径、中径、小径公差严格适配通用通讯接口的内螺纹规格，螺纹起始端设计有引导倒角，旋合时可以快速对准螺纹牙，避免错牙导致的螺纹损伤，螺纹尾部设计有退刀槽结构，既方便螺纹加工时的退刀操作，保证螺纹全长的牙型完整性，也能为旋合到位后的密封垫圈提供平整的压紧面，保证螺纹连接后的端面密封效果。从安装边界来看，这类接头的最大外径适配常规通讯线缆的防护套管尺寸，插接端的长度经过优化，既保证插入对接端后有足够的接触长度，不会因外力拉扯出现松脱，又不会因为插入长度过长占用过多设备内部的安装空间，螺纹段的有效旋合长度经过计算，在保证连接强度的前提下，尽可能缩短旋合操作的行程，提升现场装配的效率。

　　在实际使用场景中，这类接头需要承受反复插拔、旋合的操作，因此结构设计时在插接端与螺纹段的过渡位置做了圆角过渡处理，避免应力集中导致的接头断裂问题，接头外表面的粗糙度经过严格控制，既不会因为表面过于粗糙导致装配阻力过大，也不会因为表面过于光滑导致操作人员旋合时打滑，影响装配紧固效果。针对户外使用的需求，接头的环槽结构在嵌入密封圈后，可以达到IP67级别的防护能力，即使在暴雨、扬尘环境下，也能保证内部接触部位不受外界环境侵蚀，避免出现接触电阻增大、信号衰减的问题。

　　在三维建模过程中，这类零件的建模重点在于保证各段同轴度的一致性，螺纹特征的建模需要严格匹配牙型参数，环槽的倒角、圆角特征不能遗漏，否则后续加工出的零件会出现密封失效、装配卡滞的问题，建模时还需要考虑与对接接头、线缆、防护套管的装配干涉检查，确保所有配合部位的尺寸公差在合理范围内，不会出现装配间隙过大或者过盈量超标的问题。对于通讯设备的结构设计人员来说，这类接头的三维模型可以直接用于整机的装配仿真，验证设备面板上接口开孔的位置、尺寸是否合理，检查接头与周边元器件是否存在安装干涉，也可以用于模拟线缆弯折时接头的受力情况，优化接头的固定方式，避免长期使用中接头部位出现线缆断裂、连接松脱的故障。在工业现场的通讯线路维护中，这类标准化结构的接头可以实现快速替换，不需要额外定制加工配件，大幅缩短通讯故障的排查修复时间，保障通讯链路的连续稳定运行。
