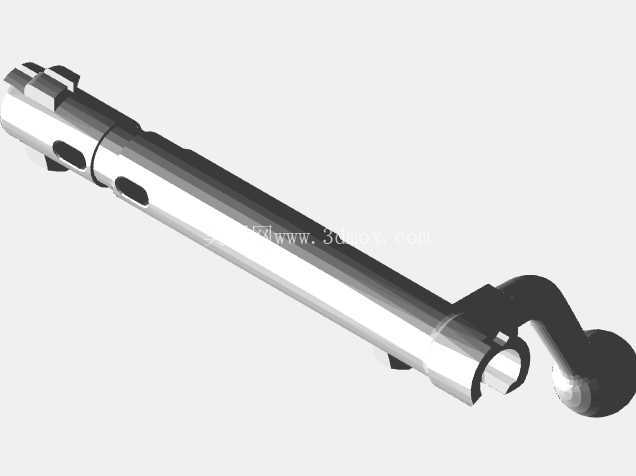

毛瑟98式栓动步枪枪机结构三维数模

本次呈现的栓动枪机构件，核心适配经典旋转后拉式枪械的闭锁、击发传动逻辑，在轻武器结构教学、影视道具复刻、战术装备改装验证场景中均有明确应用价值。从实际功能层面看，该构件承担着推弹入膛、闭锁承力、击发传导、抽壳抛壳的全流程动作传递，是整枪动作可靠性的核心承载部件，设计过程中完全遵循原版毛瑟枪机的受力逻辑，没有做冗余的结构简化，所有配合面的公差预留都按照实枪装配的间隙标准设置。

设计思路上优先还原了枪机的三段式结构特征：前端的闭锁凸笋部分做了对称式受力面处理，两个凸笋的接触面角度严格匹配机匣闭锁槽的承载角度，能够承受膛压带来的轴向冲击力，避免闭锁后出现间隙导致的弹壳断裂问题；中间的机体部分做了减重槽结构，既减少了构件整体重量，也预留了抛壳挺的让位空间，拉机柄采用向下弯曲的造型，贴合实际使用中快速操作的人机工程需求，拉机柄头部的球形握持面做了防滑纹理的结构预留，方便戴手套操作时也能稳定施力；尾部的击针定位台阶做了同轴度约束，保证击针在机体内往复运动时不会出现偏磨，延长整套击发组件的使用寿命。

从安装边界来看，该枪机构件的外径与机匣内孔的配合间隙控制在0.02-0.04mm区间，既保证往复拉动时的顺畅度，也避免间隙过大导致的沙尘侵入问题，闭锁凸笋的旋转行程为90度，和原版结构完全一致，能够直接适配同规格的机匣、抽壳钩、击针组件装配，不需要额外做结构修改。外形尺寸上，枪机总长度按照原版比例还原，前端闭锁凸笋的直径、机体杆部的直径、拉机柄的伸出长度都严格对应实枪尺寸，在做影视道具制作时，可以直接基于该数模做1:1比例的3D打印或者机加工，不需要二次缩放调整。

在结构细节处理上，抽壳钩的安装槽做了定位销孔的预留，抽壳钩的抱弹面弧度匹配标准步枪弹的弹壳底缘尺寸，能够保证抽壳时钩持力均匀，不会出现抽壳滑脱的问题；机体上的泄压孔位置对应膛压异常时的泄放通道，当出现弹壳破裂、火药燃气后泄的情况时，燃气可以通过泄压孔向侧方排出，避免直接伤及操作手。整个构件的所有棱边都做了0.2mm的倒角处理，既避免加工过程中出现锐边割手的问题，也减少了往复运动时和机匣内壁的刮擦，降低操作阻力。

面向结构设计从业者来说，这个数模可以作为旋转后拉闭锁结构的典型参考案例，理解对称凸笋闭锁的受力分布逻辑，以及人机工程在操作构件上的落地方式；面向道具制作从业者，该数模的装配边界完整，不需要额外补全结构就可以直接用于加工生产，所有配合面的尺寸都经过校验，不会出现装配干涉的问题；面向教学场景，该模型可以拆解展示枪机从推弹、闭锁、击发到抽壳的全动作流程，帮助学习者直观理解栓动枪械的核心工作原理。在建模过程中，所有回转面都采用同轴约束，保证构件转动时的同轴度，平面特征都做了平行度与垂直度的几何公差约束，还原真实加工的工艺要求，没有出现非必要的曲面碎面，导出后可以直接用于工程图生成、数控加工编程等后续环节。
