1/35比例M-50/51坦克外置油桶固定支架

该款固定支架为1/35比例仿真模型配套部件，对应实车为以色列M-50/51超级谢尔曼坦克的外置副油桶承载结构，在静态比例模型制作、军事场景复原领域有着明确的应用指向，同时其结构逻辑也可作为小型承载支架设计的参考样本。从实际用途来看，实车层面的该类支架主要承担外置燃油桶的固定限位功能，谢尔曼坦克在中东战场的作战环境中，长距离机动需求对续航能力提出了更高要求，外置副油桶是提升行程的常见改装方案，支架需要在复杂颠簸的行进工况下牢牢固定油桶，避免行驶过程中出现松脱、晃动，同时还要兼顾快速拆卸的需求，方便乘员在需要时取用燃油或者丢弃副油桶进入作战状态。对应到比例模型上，该支架需要精准还原实车的结构特征，满足模型拼装时的装配精度要求，还原实车的外观细节与安装逻辑。

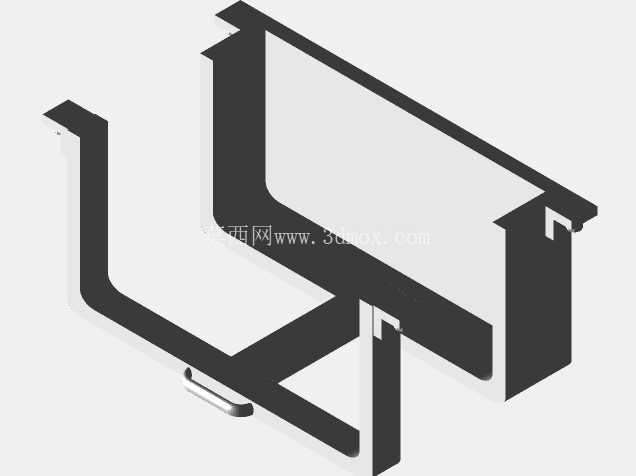

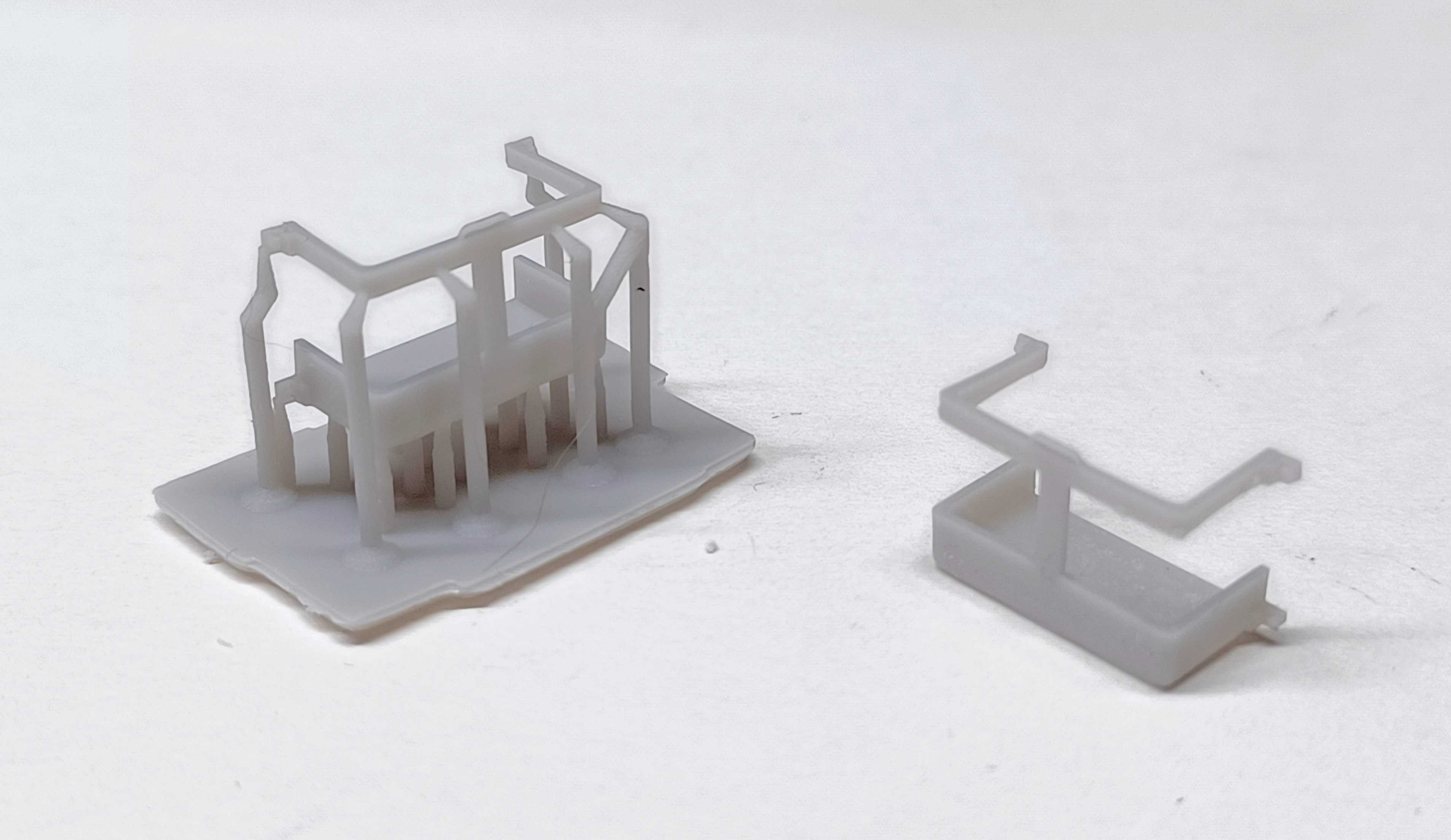

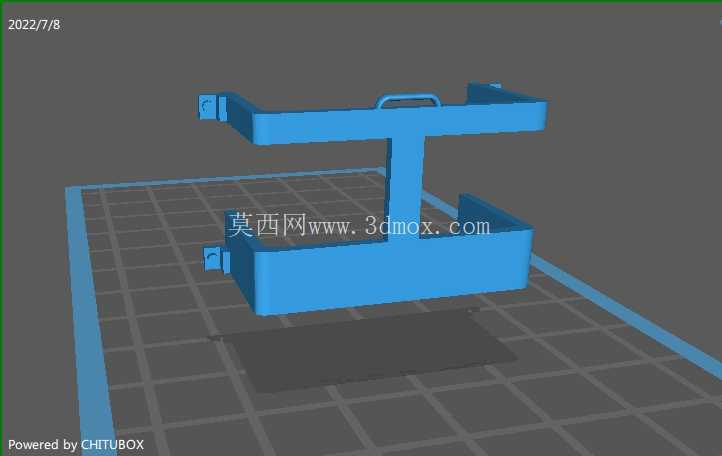

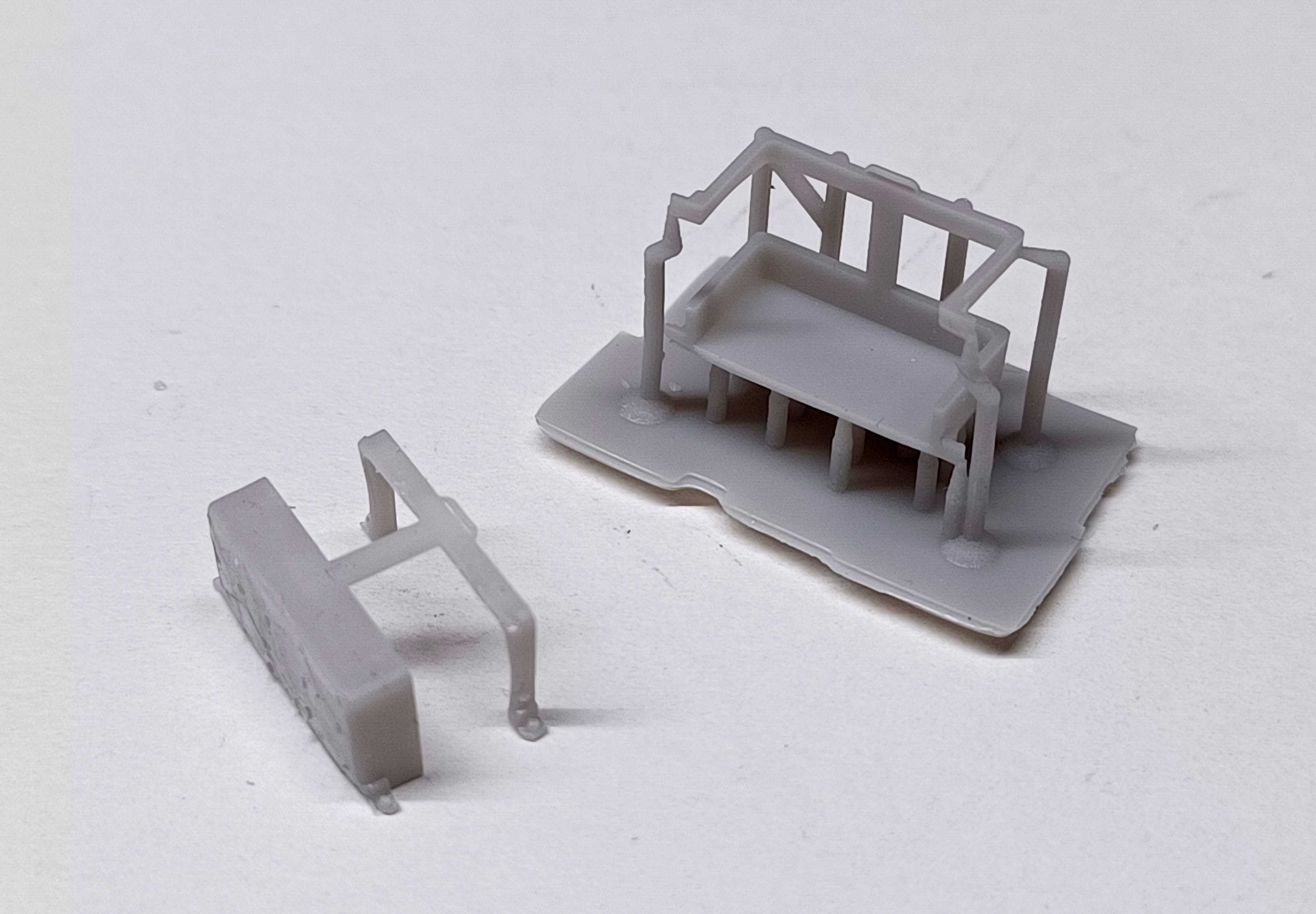

从功能特性来看，该支架采用弯折式钣金结构形态，主体为U型围合结构，三面设置限位挡边，能够从侧方、后方对圆柱形油桶形成包裹式限位，底部设置承托边，承担油桶的竖向载荷，前端设置带卡扣的固定位，模拟实车的锁止结构，既能够在视觉上还原实车的固定逻辑，也能在模型装配后对配套的油桶模型形成稳定的限位，避免模型摆放过程中油桶移位。支架的边缘做了等比例的折边处理，还原实车钣金件的冲压折边强化结构，折边位置的圆角处理符合钣金加工的工艺特征，没有出现尖锐的直角结构，和实车的加工工艺保持一致。

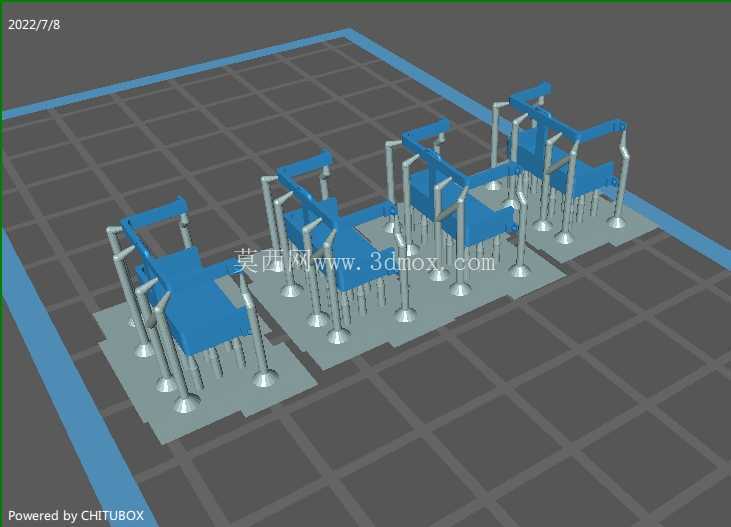

设计思路上，该支架完全遵循实车的测绘数据进行等比例缩放，首先确定油桶的安装基准面，支架的安装面与坦克车体侧装甲的安装位完全匹配，预留的安装凸耳位置对应实车的焊接固定点，能够和坦克车体模型的对应安装位精准贴合，不需要额外打磨修正即可完成装配。结构设计上充分考虑比例模型的制作工艺，壁厚设置在合理范围内，既不会因为壁厚过薄导致打印或者注塑成型时出现结构缺损，也不会因为壁厚过厚导致比例失真，失去实车钣金件的轻薄质感。挡边的高度经过反复校准，刚好能够覆盖油桶直径的三分之一，既保证足够的限位能力，又不会遮挡油桶的细节特征，符合模型展示的需求。底部承托结构上设置的凸起限位条，对应实车的防滑结构，能够避免油桶在支架内出现轴向窜动，细节还原到位。

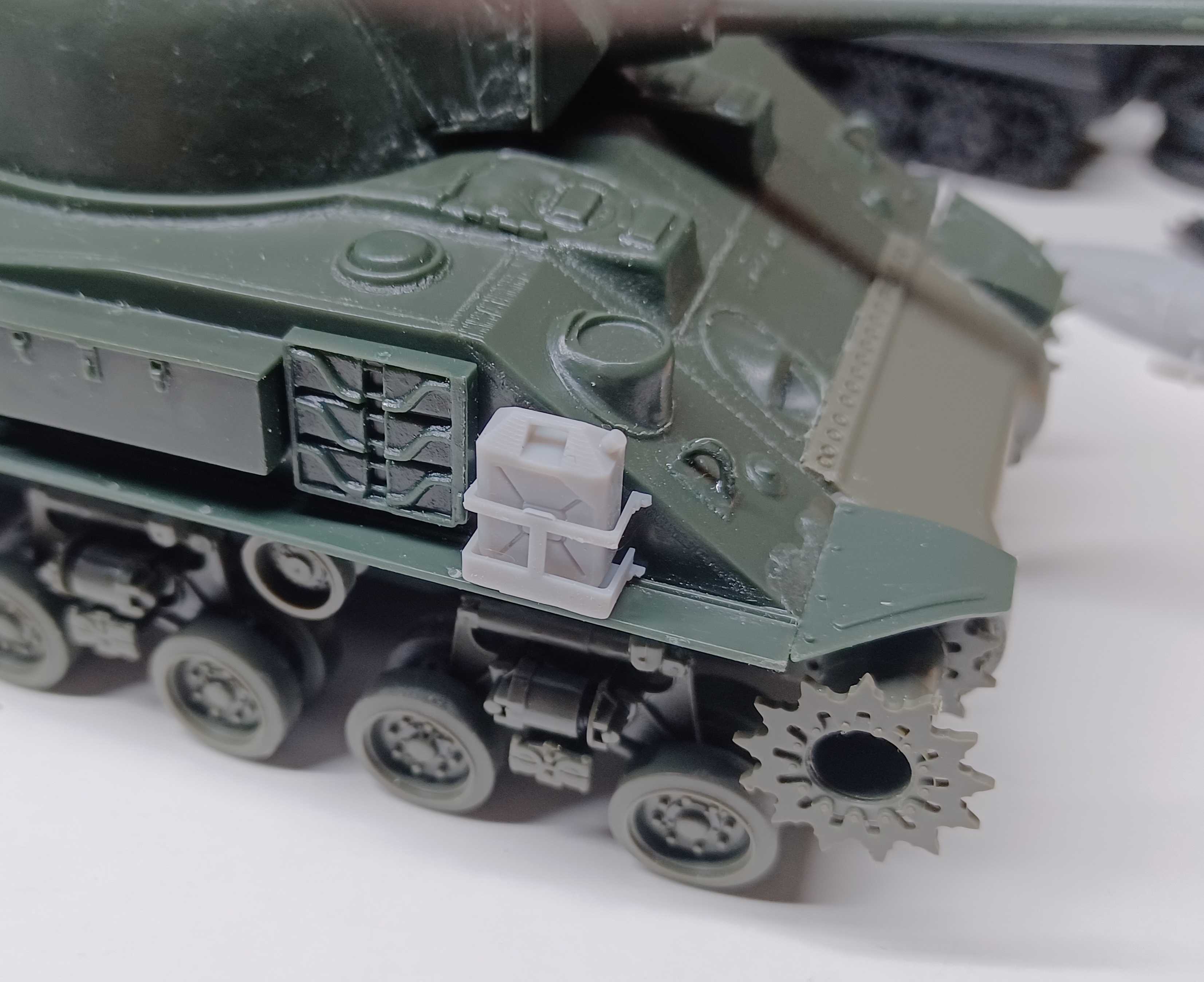

外形尺寸与安装边界方面，按照1/35的比例换算后，支架整体长度适配对应比例的10加仑油桶模型长度，宽度方向的内空尺寸和油桶直径保持0.1-0.2mm的装配间隙，既保证装配时的顺畅度，又不会出现间隙过大导致的松动问题。安装面的两个固定凸耳中心距和坦克车体侧装甲的预留安装孔位完全对应，凸耳上的安装孔尺寸适配模型常用的0.8mm直径固定销，装配后支架与车体表面贴合紧密，不会出现明显缝隙。支架的竖向高度经过校准，安装后油桶的最低点距离车体履带护板的间隙和实车保持一致，不会出现干涉履带运动的问题，也不会因为间隙过大导致视觉上的比例失调。支架前端的锁扣结构突出尺寸控制在合理范围内，不会因为突出过多导致模型摆放时出现磕碰损坏，同时也能清晰展示实车的锁止结构特征。

从结构合理性角度看，该支架的受力路径清晰，油桶的竖向载荷通过底部承托边传递到两侧的竖向支撑板，再通过安装凸耳传递到车体装甲上，挡边结构承担横向的惯性载荷，在车辆加减速、转向时能够限制油桶的位移，整个结构没有多余的冗余设计，完全服务于固定油桶的核心功能，和实车的改装设计逻辑保持一致，既满足了功能需求，也尽可能控制了结构重量，不会给车体增加过多的额外负担。对于模型制作者而言，该支架的细节还原度足够，不需要额外进行细节追加即可达到较高的仿真效果，装配难度低，适配主流的同比例谢尔曼坦克模型改造需求。
