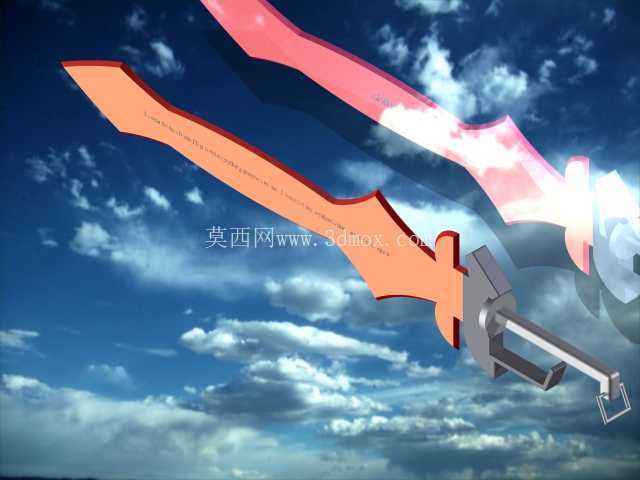

星之海洋游戏道具长剑三维结构设计

在游戏衍生道具开发、影视道具实物复刻、主题周边手办生产的场景中，这类幻想风格长剑的三维结构设计是落地生产的核心前置环节。不同于现实列装的制式冷兵器，游戏内道具的设计首先要还原原作视觉辨识度，同时兼顾实物化后的结构强度、手持配重平衡以及不同生产工艺的适配性，很多初入行的建模师容易只追求曲面造型的还原度，忽略实物落地时的装配逻辑，导致后续3D打印或者开模阶段出现壁厚不足、重心偏移、拼接缝隙过大等问题。

从结构设计思路来看，这款长剑的整体轮廓遵循单手长剑的基础人机工程逻辑，剑身部分从剑格位置向剑尖逐步收窄，厚度也随之递减，靠近剑格的剑身根部厚度控制在6mm左右，既保证剑身整体的抗弯折强度，也避免整剑重量过大导致手持疲劳；剑身表面的装饰性凹槽做了0.8mm的下沉深度，既可以在实物制作时通过填色、分件喷涂做出视觉层次，也不会因为凹槽过深破坏剑身的整体结构强度。剑格部分做了对称的外扩造型，边缘做了R2的圆角过渡，避免尖锐边角在实物展示、把玩过程中造成划伤，剑格与剑身、剑柄的连接位置设计了内嵌式的定位卡槽，不需要额外的粘接辅助就可以实现三个部件的精准对位，装配后拼接缝隙可以控制在0.1mm以内，后期做表面处理时不需要额外填补缝隙就能达到光滑的整体效果。

剑柄部分采用符合人手握持的椭圆柱截面，周长控制在95mm左右，适配绝大多数成年使用者的单手握持尺寸，表面的防滑纹理做了0.5mm的凸起高度，既可以提升握持时的摩擦力，也不会因为纹理过于突兀影响整体的视觉流畅度。剑柄末端的配重块设计是整个人机工程设计的核心，配重块的重量设置为整剑总重量的22%，将整剑的重心控制在剑格前方35mm的位置，这个重心位置既可以保证持剑时的操控灵活性，也能让劈砍动作有合理的惯性反馈，不会因为重心过于靠后导致挥剑时发飘，也不会因为重心过于靠前导致长时间持握手腕酸痛。

从安装边界与适配场景来看，整剑总长度控制在1100mm，其中剑身长度780mm，剑柄长度220mm，剑格最大宽度180mm，这个尺寸既符合游戏原作的比例设定，也适配常规的展示柜摆放空间，不需要额外定制展示支架，常规的长剑展示架就可以稳定承托。如果用于cosplay活动道具使用，剑身部分可以替换为光敏树脂打印的空心结构，整体重量可以控制在800g以内，长时间携带、摆动作也不会有明显的负重感，同时空心结构的剑身也具备足够的抗冲击性能，正常使用过程中不会出现弯折、断裂的问题；如果用于收藏级树脂手办生产，可以将整体尺寸等比例缩小至1/6比例，适配常规手办的尺寸规范，所有分件结构都可以随比例缩放保持原有的装配精度，不需要重新调整卡扣位置与配合公差。

在建模过程中，所有曲面都做了G2连续处理，避免表面出现曲率突变导致的反光断层，不管是用于渲染宣传图，还是用于后续的模具加工，都可以保证表面光滑无折痕。所有装饰性凸起结构都做了最小1.2mm的壁厚设计，满足3D打印、注塑、失蜡铸造等多种生产工艺的最小壁厚要求，不需要针对不同工艺做额外的结构补正。剑身与剑格、剑柄的连接位置都设计了1.5mm的装配余量，不同生产工艺带来的尺寸误差都可以被余量吸收，不会出现装不上或者装配过松的问题。
