VSS/ASVal枪械配套20mm皮卡汀尼单轨结构

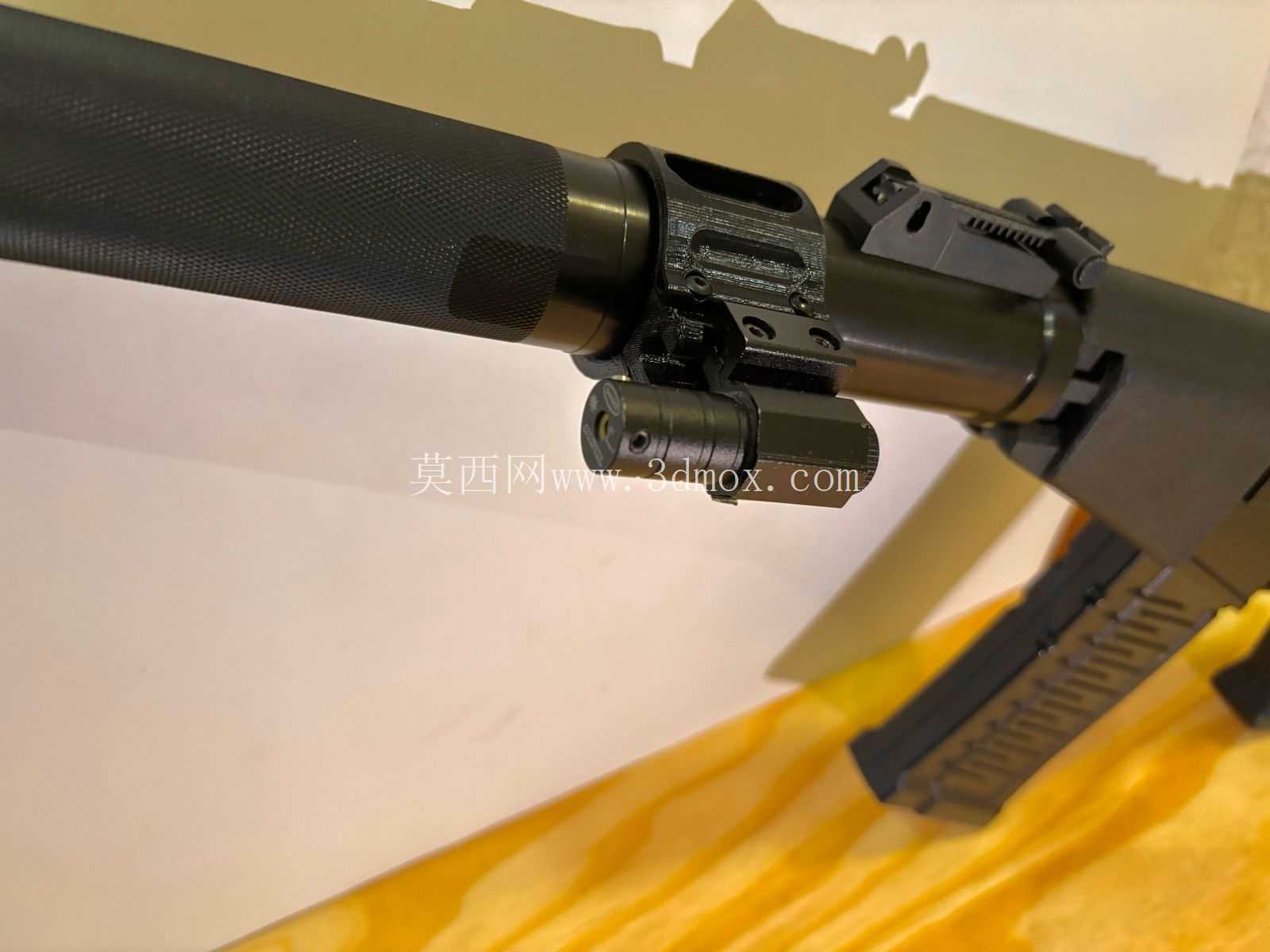

在气枪运动、战术装备改装以及影视道具制作的场景中，枪械附件拓展的适配性一直是结构设计需要重点考量的环节，这款适配VSS/ASVal系列枪械的单轨结构，正是为解决原枪护木位置附件拓展不足的问题而设计。从实际使用场景来看，该导轨主要用于在护木上方加装战术手电、激光指示器、前握把或者小型瞄准附件，20mm的导轨宽度完全符合皮卡汀尼导轨的通用标准，能够兼容市面上绝大多数标准接口的战术附件，不需要额外加工转换接圈，降低了改装的适配成本。

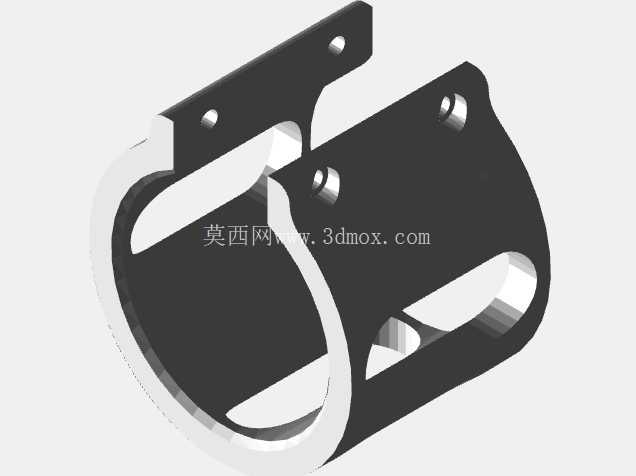

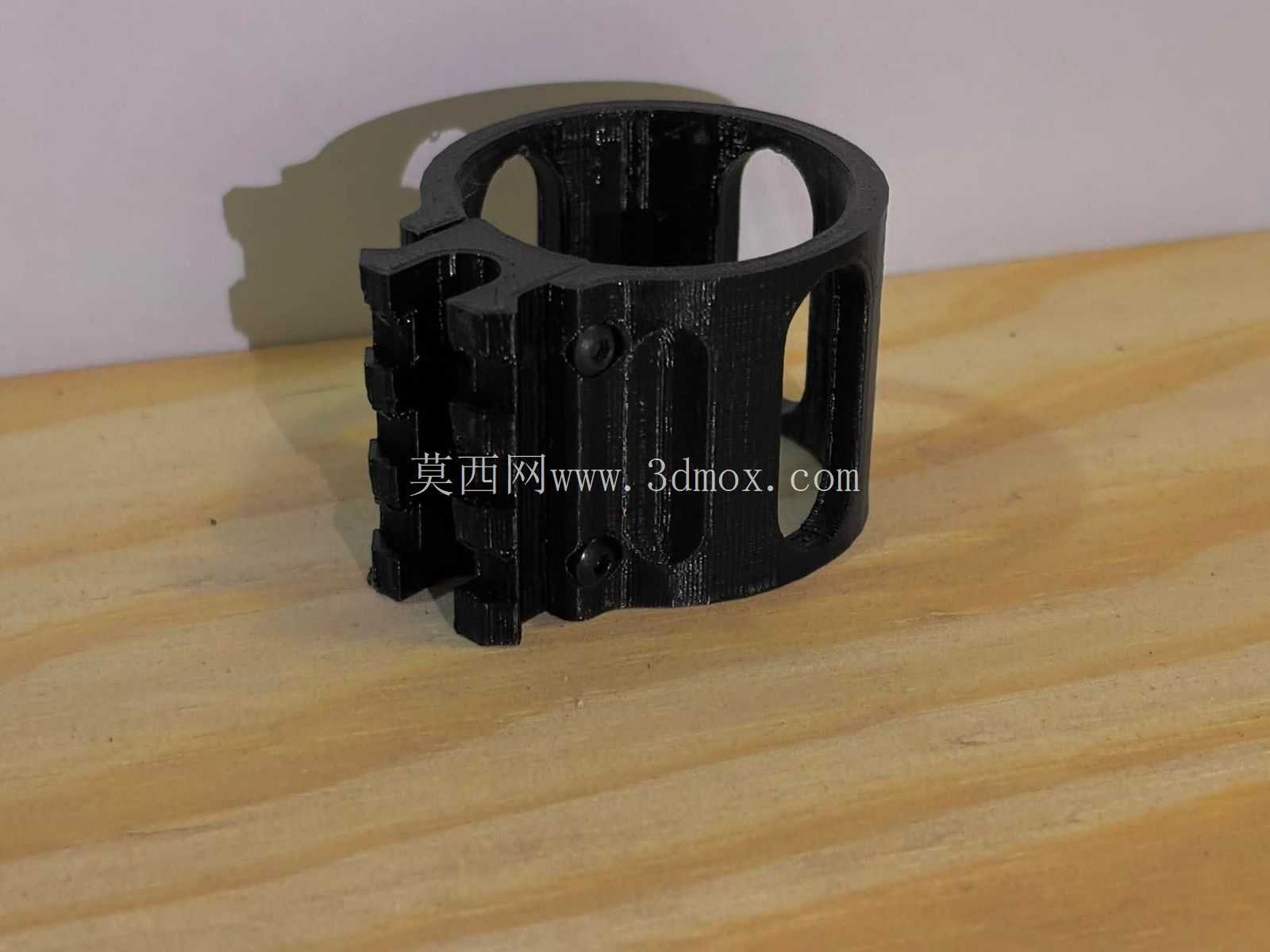

从功能特性上看，这款单轨采用环抱式筒状结构，整体套在护木对应位置后通过紧固件锁紧，不会破坏枪械原有结构，安装后不会遮挡护木上原有的散热开孔，保证连续射击时护木内部的热量能够正常散出，避免护木温度过高影响握持。结构上预留了四个安装孔位，适配3Mx10mm规格的螺丝，设计时特意考虑了两种安装方案：如果追求更高的连接强度，可以在护木对应位置预埋螺纹嵌件，将导轨通过螺丝锁固在嵌件上，这种方案能够承受更大的附件重量，即使加装较重的战术灯也不会出现松动移位；如果不想对护木做预埋处理，也可以直接在护木对应位置攻出同规格螺纹，直接锁入螺丝固定，经过实际测试，这种安装方式的锁紧力完全能够满足常规轻型附件的使用需求，不会出现使用过程中导轨偏移的问题。

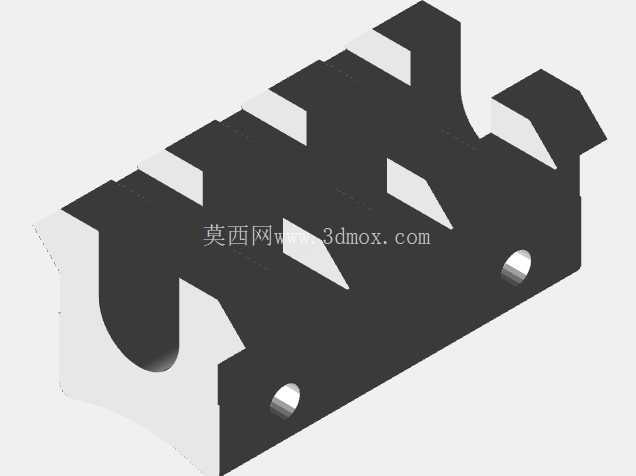

设计过程中首先对VSS/ASVal护木的安装段外径做了精准测绘，保证导轨的环抱内径与护木外径实现小间隙配合，间隙控制在0.1mm以内，既能够顺利套入护木，又不会出现安装后旷量过大的问题。导轨的皮卡汀尼齿形严格按照标准尺寸加工，齿距、齿高、卡槽宽度都符合通用规范，附件安装时的锁紧块能够完全卡入齿槽，锁紧后没有虚位。整体外形做了圆弧过渡处理，没有尖锐棱角，避免安装后刮蹭衣物或者划伤使用者，同时在筒身对应位置开设了减重槽，在保证结构强度的前提下尽可能降低整体重量，避免加装后导致枪械前端过重影响握持平衡。

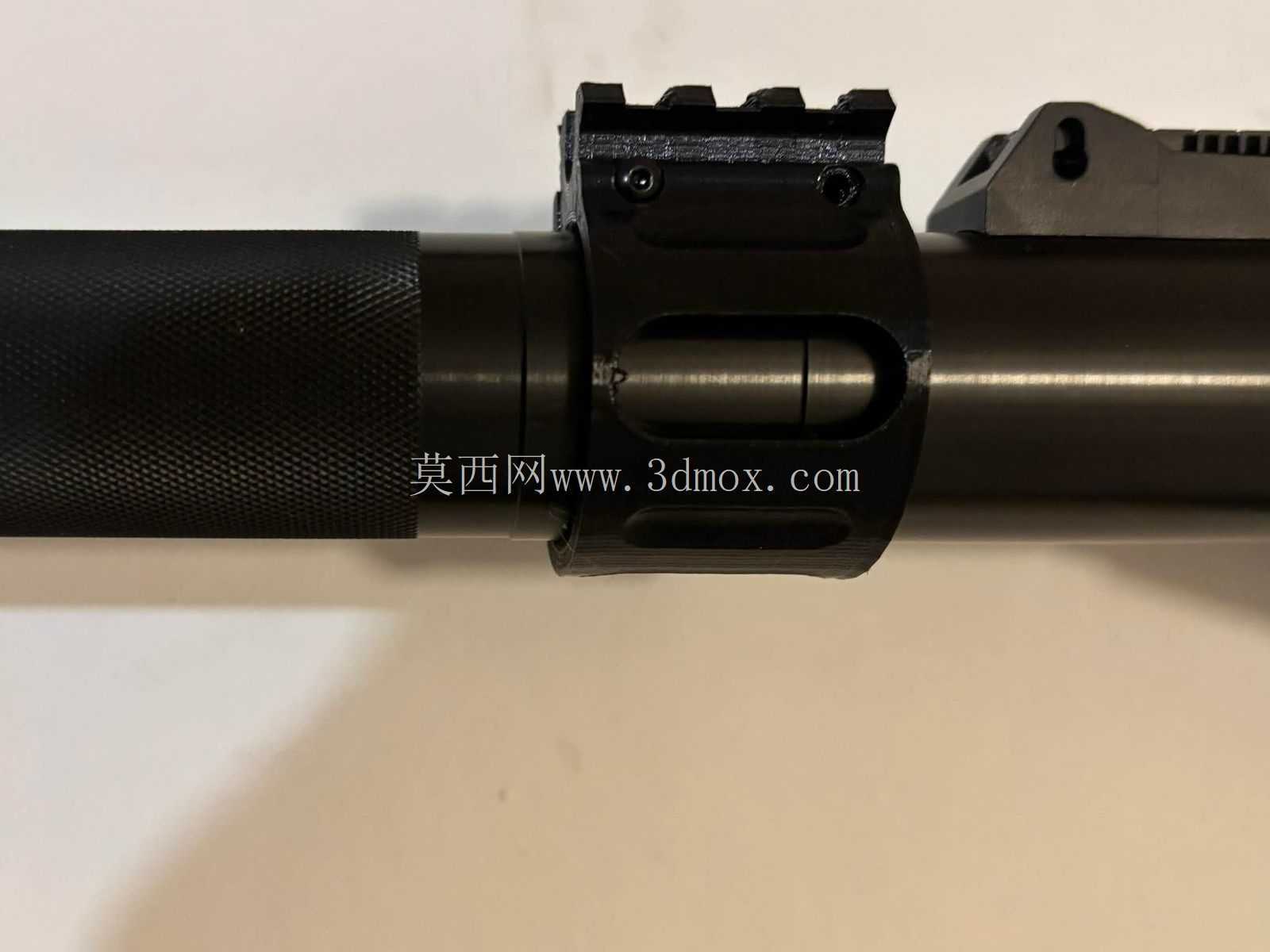

外形尺寸方面，该导轨整体长宽高为47.5mm×49mm×36mm，安装后不会超出护木的原有轮廓太多，不会影响枪械的正常携行，也不会在据枪时干扰手部的握持位置。安装边界上需要注意，套入护木时需要对齐护木上的原有定位特征，保证导轨的上平面与枪械机匣顶部的导轨平面保持平行，避免安装附件后出现瞄准基线偏移的问题；锁固螺丝时需要采用对角锁紧的方式，逐个拧紧螺丝，避免单侧受力过大导致导轨偏斜，锁紧力矩控制在0.8N·m左右即可，不需要过度用力，避免螺丝滑牙或者压坏护木材质。

从结构强度角度看，该导轨的壁厚设计经过受力仿真验证，在承受5kg垂直向下载荷时，导轨的最大变形量小于0.05mm，完全满足常规战术附件的承重需求，反复拆装100次后，导轨的锁紧孔位不会出现明显磨损，齿形的尺寸精度仍然能够保持在标准范围内，不会出现附件卡装松动的问题。针对airsoft运动的使用场景，该结构也能够承受模拟射击时的往复振动，长时间使用后不会出现紧固件松动的情况，不需要频繁检查锁紧状态。
