通讯设备用环形绕线线圈结构设计

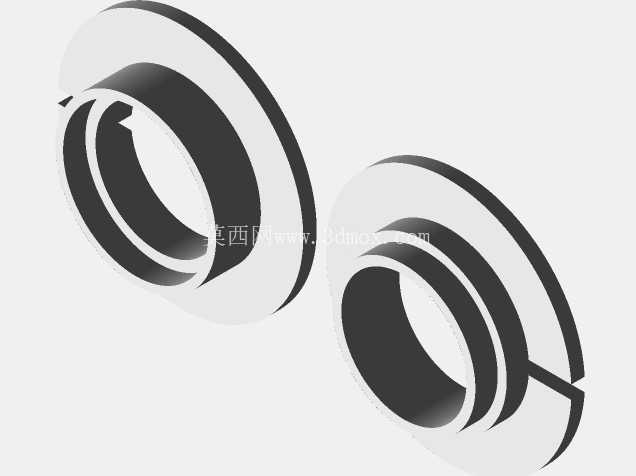

　　在通讯终端、小型射频信号处理模块的硬件结构设计中，这类环形线圈是信号耦合、阻抗匹配、电磁滤波环节的核心无源元件，不同于常规电力系统用大尺寸绕线线圈，通讯场景下的线圈对安装空间占用、绕组排布精度、边缘结构规整度都有更严苛的要求。从结构上看，该线圈采用分体式对称骨架设计，两个半环形骨架拼合后形成完整的环形绕线基体，骨架外侧设置有定位挡边，绕线作业时可以精准限定漆包线的排布边界，避免绕线过程中出现线匝偏移、叠线错位的问题，同时挡边的高度经过精确核算，刚好匹配对应线径下额定匝数的绕线厚度，不会出现绕组超出骨架轮廓导致的装配干涉。骨架的内孔尺寸是安装适配的核心参数，设计时需要匹配通讯设备内部PCB板上的固定柱直径，内孔边缘做了微小的倒角处理，既可以在装配时快速导向对位，也能避免尖锐棱边割伤穿过内孔的固定件或者相邻布线的线材。线圈的开口结构是特意设计的气隙结构，针对通讯场景下的小功率信号传输需求，预留的气隙宽度经过磁路仿真核算，可以有效避免大信号输入时的磁饱和问题，同时开口位置的骨架端面做了平面度处理，两个半环拼合时端面贴合紧密，不会因为气隙不均匀导致的电感量参数离散性过大。

　　在实际设备应用中，这类线圈通常布置在通讯模块的信号输入端口位置，用来滤除线路上的共模干扰信号，也会在音频处理回路中作为耦合元件使用，实现前后级电路的阻抗匹配，保证语音信号、数字信号传输的完整性。设计这类线圈结构时，首先要根据电路设计给出的电感量、额定电流参数，确定骨架的环形中径尺寸、绕线区域的宽度，再结合设备内部的安装空间限制，调整骨架的整体外径和轴向厚度，保证线圈装入设备后，和周边的电容、芯片、屏蔽罩等元器件保留足够的安全间隙，避免出现电磁串扰或者物理装配干涉。

　　骨架的壁厚设计也需要兼顾结构强度和绕线空间，壁厚过薄会导致绕线张力作用下骨架变形，壁厚过大则会挤占有效绕线空间，导致需要的匝数无法完整排布，实际设计中通常会根据选用的塑料骨架材质的抗张强度，结合绕线时的最大张力值，通过有限元仿真校核骨架的形变余量，确保绕线完成后骨架的形变量控制在允许公差范围内。线圈外侧的绕线区域表面做了细微的磨砂处理，可以增加漆包线和骨架之间的摩擦力，避免设备在受到振动、冲击时线匝出现松散移位，保证线圈的电气参数长期稳定。两个半环形骨架的拼合位置设置有微小的卡扣定位结构，不需要额外粘接就可以实现临时固定，方便绕线工序的快速装夹，绕线完成后再通过点胶或者外围包胶带的方式实现整体固定，提升生产装配的效率。

　　在安装边界方面，这类线圈的轴向安装间隙需要预留至少0.5mm的余量，径向方向因为没有突出的接线引脚，和周边结构件的间隙可以适当缩小，但也要考虑漆包线外层绝缘层的厚度，避免装配时刮破绝缘层导致短路问题。不同于开磁路的棒状电感，这种闭合环形结构的线圈电磁泄露更小，对周边电路的电磁干扰更低，非常适合集成度高、安装空间紧凑的手持通讯设备、小型通讯终端内部使用，在结构建模过程中，需要重点还原骨架的挡边轮廓、内孔倒角、开口气隙的位置尺寸，以及绕线区域的曲面形态，保证后续做装配干涉检查、电磁仿真分析时模型的精度符合工程要求，避免因为模型结构偏差导致仿真结果和实际样品参数出现过大误差。
