DP-5V测向仪外壳适配现代元件结构

　　在野外通讯作业、无线电信号侦测的实际场景中，老式苏制DP-5V测向仪的机械壳体凭借扎实的铸铝结构强度、优秀的电磁屏蔽性能，至今仍有不少一线作业人员倾向于继续使用，但原装内部电路早已停产，无法适配当前主流的贴片元件、集成信号处理模块，这也是本次外壳结构建模的核心出发点。从实际使用的工况来看，这类测向仪常被用于户外徒步作业、固定点位信号侦测，外壳需要承受一定的磕碰、温差变化，原有壳体的壁厚设计、边角加强筋布局完全保留了原版的结构优势，没有做多余的减薄处理，避免牺牲结构强度。

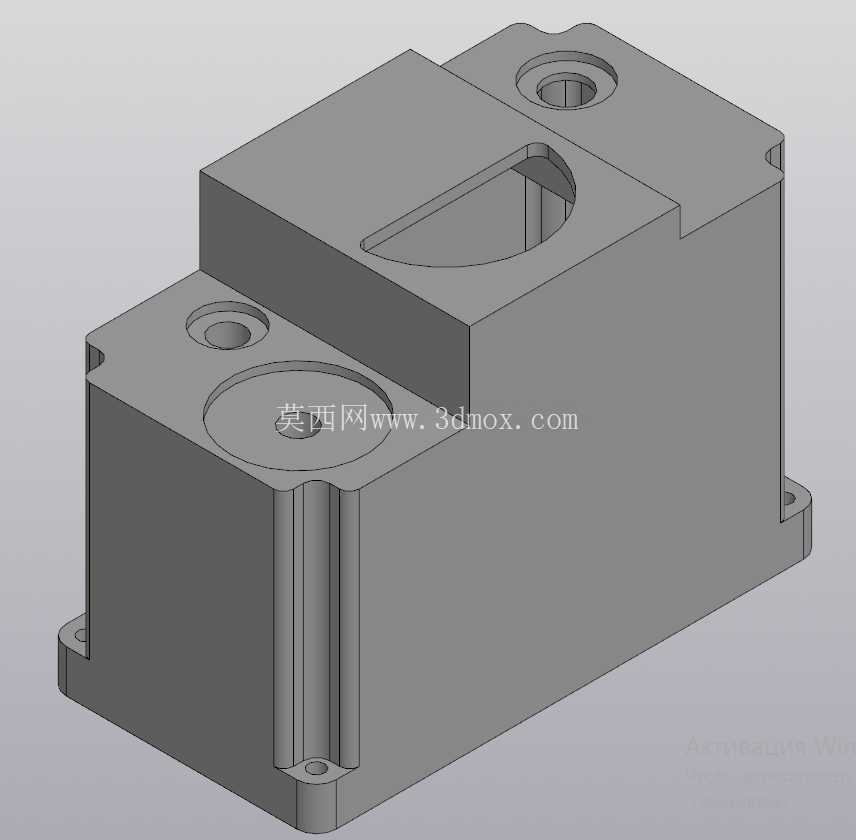

　　建模过程中首先还原了原版外壳的外部安装边界：底部四个带沉孔的安装凸台完全沿用原尺寸，凸台中心距、沉孔深度、通孔直径都和原版壳体保持一致，确保可以直接适配原设备的携带支架、固定基座，不需要额外做转接件加工；侧面的穿线孔位置、密封槽尺寸也完全复刻原版，可直接沿用原有橡胶密封圈，保证户外使用时的防尘防水能力。针对内部电路适配的需求，建模时特意预留了通用印刷电路板的安装柱位置，安装柱的高度按照主流贴片元件的最高高度预留了安全间隙，避免元件顶部和壳体内壁发生干涉；顶部的长条形开窗位置对应测向天线的旋转调节区域，开窗边缘做了和原版一致的台阶结构，可直接安装原有透明防护板，不需要重新定制防护配件。

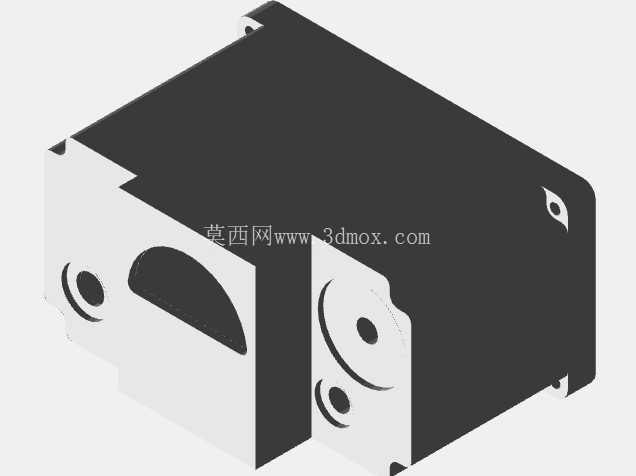

　　壳体上部的两个圆形沉台结构，分别对应频率调节旋钮、信号强度指示表头的安装位，沉台的内径、深度都按照通用旋钮、表头的安装尺寸做了适配调整，同时保留了原版的定位卡槽，既可以安装原装配件，也能兼容市售的同规格通用配件。从结构设计的细节来看，壳体侧壁的竖向加强筋不仅起到提升壳体刚性的作用，同时也作为内部电路板的侧向定位基准，电路板装入后可以顺着加强筋的导向滑到安装柱位置，不需要额外做定位治具，装配效率更高；壳体合模面的止口结构完全沿用原版设计，上下壳扣合后可以形成连续的电磁屏蔽接触面，避免内部电路受到外界电磁干扰，也防止内部信号外泄影响测向精度。考虑到后期改装的扩展性，建模时在壳体内部空余位置预留了可选的电池仓安装位，电池仓的尺寸适配常用的18650电池组，不需要额外破坏壳体结构就可以加装内置供电模块，满足野外无外接电源的作业需求。所有安装孔位的拔模角度都按照压铸工艺的要求做了统一设置，后期如果需要开模批量生产，不需要再做结构调整；壳体的外表面没有做多余的装饰性结构，保持了原版设备的简洁外观，同时也减少了加工时的工序，降低制造成本。

　　在实际装配验证的逻辑上，建模时已经排查了所有可能的干涉点：比如调节旋钮的转轴和壳体开孔的间隙预留了足够的转动空间，不会出现转轴蹭壳的问题；表头安装位的后方预留了接线的空间，不会出现导线被挤压的情况；底部安装凸台的高度足够，固定螺丝拧紧后不会凸出于壳体底面，保证设备放置时的平稳性。这类老式设备的外壳改装，核心不是重新设计一个全新的壳体，而是在保留原有成熟结构、安装兼容性的基础上，做最小程度的内部结构调整，让老壳体能够适配现代的电子元件，既延续老设备扎实的机械性能，又能满足当前的功能需求，避免性能完好的机械壳体因为电路停产而直接报废，对于一线作业人员来说，这种改装方案的实用性远高于重新设计全新外壳，不需要重新适应设备的操作手感，也不需要更换所有的外接配件，使用成本更低。
