ELCAN光学设备配套环形防护端盖结构

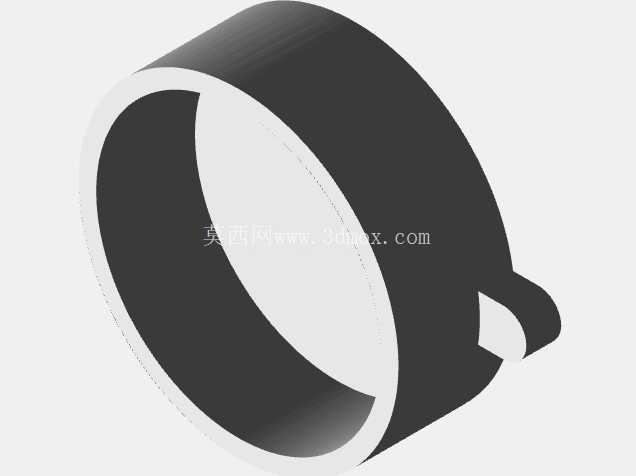

　　这款环形筒状端盖主要适配ELCAN系列光学观测设备的镜筒端部，在户外手持观测、机载光学载荷配套、边海防固定观测点位的设备上都能见到这类结构的身影，核心作用是为镜筒内部的光学镜片组提供端部防护，同时预留侧边定位凸台完成与镜筒主体的装配锁止，避免日常使用中磕碰、灰尘侵入对光学元件造成损伤。从结构设计逻辑来看，整体采用薄壁筒型构型，壁厚控制在均匀区间，既能够保证端部防护所需的结构强度，又不会过多增加光学设备前端的整体重量，避免设备重心过度前移影响长时间手持操作的平衡性。

　　筒身内壁做了适配镜筒外径的公差配合设计，装配时可以顺着镜筒端部滑入到位，侧边伸出的小型凸台并非冗余结构，而是对应镜筒筒身的定位卡槽，装配到位后凸台卡入卡槽，既可以限制端盖绕镜筒轴线的周向转动，也能防止设备在颠簸、晃动工况下端盖意外松脱掉落，不需要额外加装螺丝紧固，日常拆装清洁镜片时操作效率更高。从安装边界来看，端盖的轴向长度刚好覆盖镜筒端部的镜片安装区域，不会超出镜筒前端的视场边界，内壁与镜片边缘预留了安全间隙，装配过程中不会剐蹭镜片表面的镀膜层；筒身的外圆直径与镜筒主体外径保持一致，装配后整体外表面顺滑无突出台阶，不会在设备收纳时勾挂携行包的内衬，也能减少户外使用时风沙在接缝处的堆积。

　　不同于普通民用光学设备的塑料端盖，这款结构的壁厚均匀性经过针对性优化，建模过程中对筒身的拔模角度做了细微调整，如果采用注塑工艺生产可以顺利脱模，若采用金属机加工工艺生产也能减少不必要的材料去除量，降低加工环节的成本。在实际使用场景中，这类端盖除了基础的防护作用，还能在一定程度上减少环境杂光从镜片边缘射入镜筒内部，降低杂光对光学成像质量的干扰，筒身内壁靠近镜片的一侧做了哑光处理的结构预留，后续做表面发黑处理后可以进一步吸收漫反射光线，提升观测时的画面对比度。侧边的定位凸台尺寸经过匹配设计，凸台的厚度与筒身壁厚保持协调，不会因为凸台突出过多影响设备的整体外观协调性，凸台与筒身的连接位置做了圆弧过渡处理，避免应力集中导致凸台受外力碰撞时发生断裂，提升结构的抗冲击性能。很多光学设备在野外环境使用时，经常会遇到树枝剐蹭、砂石磕碰的情况，端盖作为最前端的防护结构，筒口边缘做了微小的圆角处理，既不会因为锐边划伤操作人员的手部，也能在受到正面冲击时分散应力，避免筒口出现变形导致无法正常装配。

　　建模过程中对整个结构的同轴度做了严格约束，保证端盖装配后与镜筒的轴线保持重合，不会出现偏斜导致的局部间隙过大问题，均匀的配合间隙也能更好地阻挡灰尘、水汽从接缝处进入镜筒内部，配合镜筒内部的密封结构可以提升设备在高湿、多尘环境下的适应能力。对于结构设计从业者来说，这类看似简单的筒状端盖，其实需要平衡防护性能、重量、装配便利性、加工工艺性多个维度的需求，不能单纯为了提升强度盲目增加壁厚，也不能为了减重过度削减壁厚导致结构抗冲击能力不足，每一处尺寸的设定都需要结合实际使用场景的需求反复校核，比如凸台的突出长度如果过长，容易受外力碰撞断裂，如果过短则无法起到可靠的定位作用，配合公差如果选的过紧，低温环境下不同材料的收缩率差异会导致端盖无法拆卸，如果选的过松则会出现旷量，容易脱落。
