MS2000战术频闪指示灯结构设计

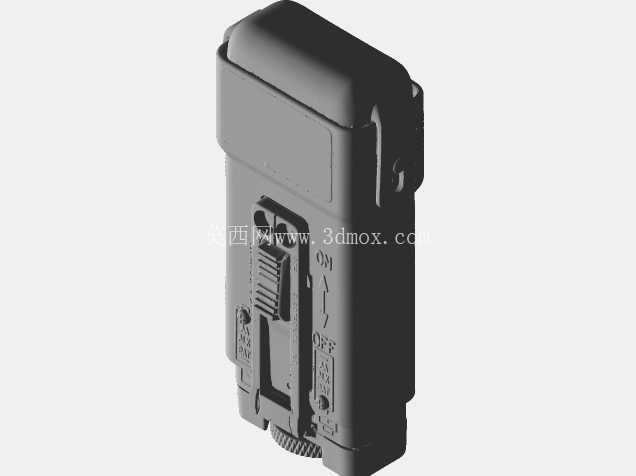

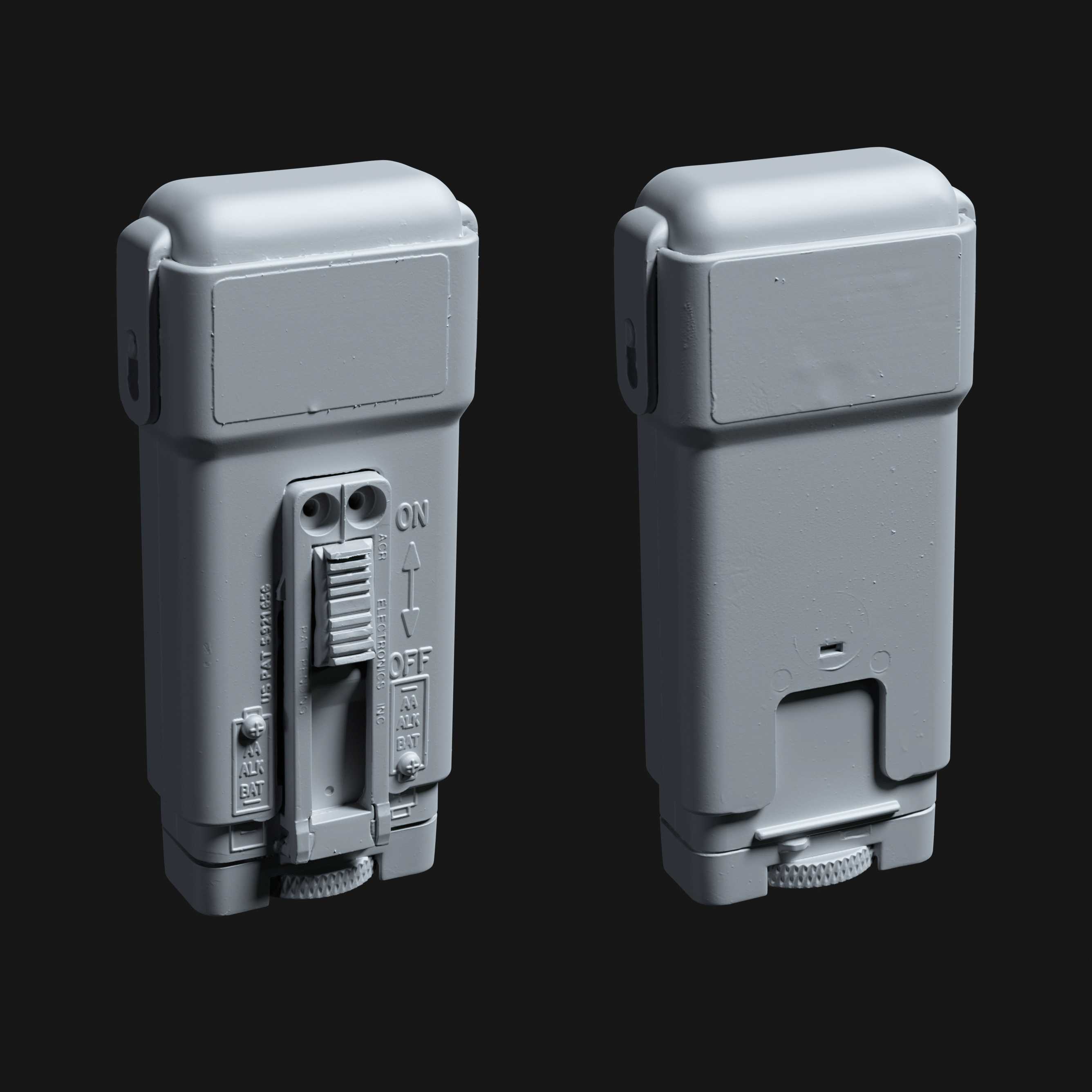

这款MS2000频闪指示灯的三维建模，完全基于实物逆向扫描完成，所有结构细节均还原实装状态，没有做简化处理，对于做战术装备结构设计、单兵装具适配的工程师来说，可直接作为结构参考使用。从实际应用场景来看，这类频闪指示灯主要配装在战术头盔、装具背带或者携行板上，低能见度环境下可作为友军识别标识，也能在近距离作业时提供临时频闪警示，避免友军误判，部分场景下也可作为短距离信号传递的光源使用，不需要持续照明时切换到频闪档位，能大幅降低功耗，延长单次使用的续航时长。

从功能特性来看，设备侧面设置了带防滑纹理的拨杆开关，档位标识清晰，ON与OFF档位之间有明显的档位顿挫感，戴战术手套操作时也能准确感知档位切换，不会出现误触切换的问题。开关旁的小型锁定按键，可在设备处于关闭状态时锁定拨杆，避免携行过程中被装具布料挤压误开启，浪费电池电量。设备正面预留了标识粘贴区域，可根据使用需求粘贴识别码或者反光标识，不会影响设备的正常发光功能。背部的快拆卡扣结构，是整个设计的核心适配部分，卡扣的卡槽尺寸完全匹配通用战术头盔的导轨规格，也能适配标准宽度的MOLLE织带，安装时不需要额外工具，直接推入卡槽即可锁定，拆卸时按压卡扣底部的解锁拨片就能快速取下，整个拆装过程单手即可完成，适配绝大多数现役战术装具的安装接口。

从外形尺寸与安装边界来看，设备整体采用圆角矩形的柱体结构，所有外露棱边都做了R2以上的圆角处理，不会在携行过程中勾挂衣物或者装具织带，整体厚度控制在32mm以内，安装在头盔侧面时不会超出头盔的侧方轮廓，避免在狭窄空间移动时磕碰墙体或者装备。设备底部的电池仓采用旋转卡扣式密封结构，仓盖边缘预留了密封胶圈的安装槽，可实现基础的防泼溅能力，满足雨天或者潮湿环境下的使用需求，仓盖表面的滚花纹理，戴手套时也能顺利旋转开合，不需要借助硬币等辅助工具。

建模过程中，所有配合间隙都按照实物的装配公差还原，开关拨杆与壳体之间的间隙控制在0.2mm，既保证拨杆活动顺畅，又不会出现过大的缝隙导致异物进入设备内部。背部卡扣的弹性臂厚度经过实测还原，卡扣的卡合量为1.5mm，安装到位后有明显的锁定反馈，不会因为剧烈跑动或者碰撞出现松脱掉落的问题。设备两侧的挂点结构，可额外搭配安全绳使用，在卡扣意外解锁时也能通过安全绳将设备挂在装具上，避免丢失。发光窗口的位置做了内凹设计，窗口边缘比发光面高出1mm，可避免放置时发光面直接接触硬物被刮花，同时也能在一定程度上控制光线的散射角度，避免灯光直射使用者眼部造成眩目。

对于结构设计从业者来说，这个模型的参考价值在于，它完整还原了小型战术便携设备的卡扣设计、密封结构、人机操作细节的处理方式，尤其是戴手套操作的按键尺寸、防滑纹理的间距、快拆结构的卡合量这些细节，都可以直接借鉴到同类便携电子设备的结构设计中，不需要再反复调整公差去验证操作手感。在做装具适配设计时，也可以直接调用这个模型的安装接口尺寸，来匹配对应的导轨或者织带安装位，减少适配过程中的尺寸误差。
