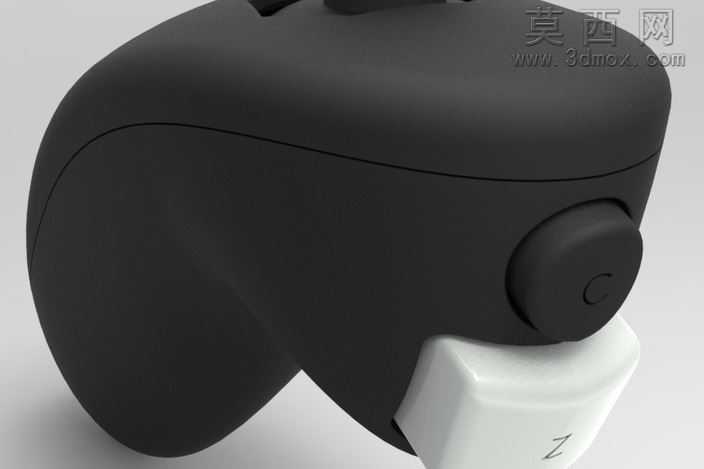

Wii游戏鸡腿手柄外观结构三维设计

本作品为Wii体感游戏配套的Nunchuk鸡腿手柄三维建模设计，建模阶段依托SolidWorks平台完成全参数化结构搭建，首先基于人体工学手持握持的曲面需求绘制多组基准草绘，通过放样、边界混合等曲面命令构建手柄主体的流畅弧面，确保握持时掌心贴合度符合日常使用习惯，避免长时间握持产生的硌手感。建模过程中严格还原实体手柄的结构分区：顶部的模拟摇杆采用同轴分层结构设计，分别制作摇杆基座、摇杆帽的独立装配特征，预留摇杆摆动的活动间隙；正面的功能按键做了下沉式按键槽设计，还原实体按键的按压行程空间；前端的扳机按键采用转轴式结构建模，还原实体扳机的转动触发结构，所有按键与主体外壳的配合间隙控制在0.1mm，还原真实产品的装配精度。材质与渲染阶段，手柄主体外壳采用高光乳白色ABS塑料材质，调整材质的反射粗糙度与高光强度，模拟原产品亮面外壳的温润质感，按键部分采用同色系稍低光泽的塑料材质，区分按键与主体外壳的材质差异，摇杆帽表面添加细微的磨砂纹理贴图，模拟真实摇杆的防滑触感。渲染阶段采用柔光箱布光方案，主光源从侧上方45度投射，勾勒手柄曲面的流畅轮廓，辅光源补亮暗部结构，避免暗部细节丢失，背景采用浅灰渐变底色突出产品主体，最终渲染效果还原了实体手柄的精致质感。设计思路上完全遵循原产品的人体工学逻辑，手柄的弯曲弧度贴合自然握持时手掌的弯曲形态，各功能按键的位置布局对应手指自然放置的触控区域，在还原外观的同时完整复现了产品的内部装配结构逻辑，所有特征均采用可编辑参数化建模，可直接用于产品结构验证、外观展示或3D打印手板制作，模型结构完整无破面，曲面过渡顺滑无生硬折角，各部件的装配关系清晰可编辑。
