金属铰接式手动压紧锁固夹具结构

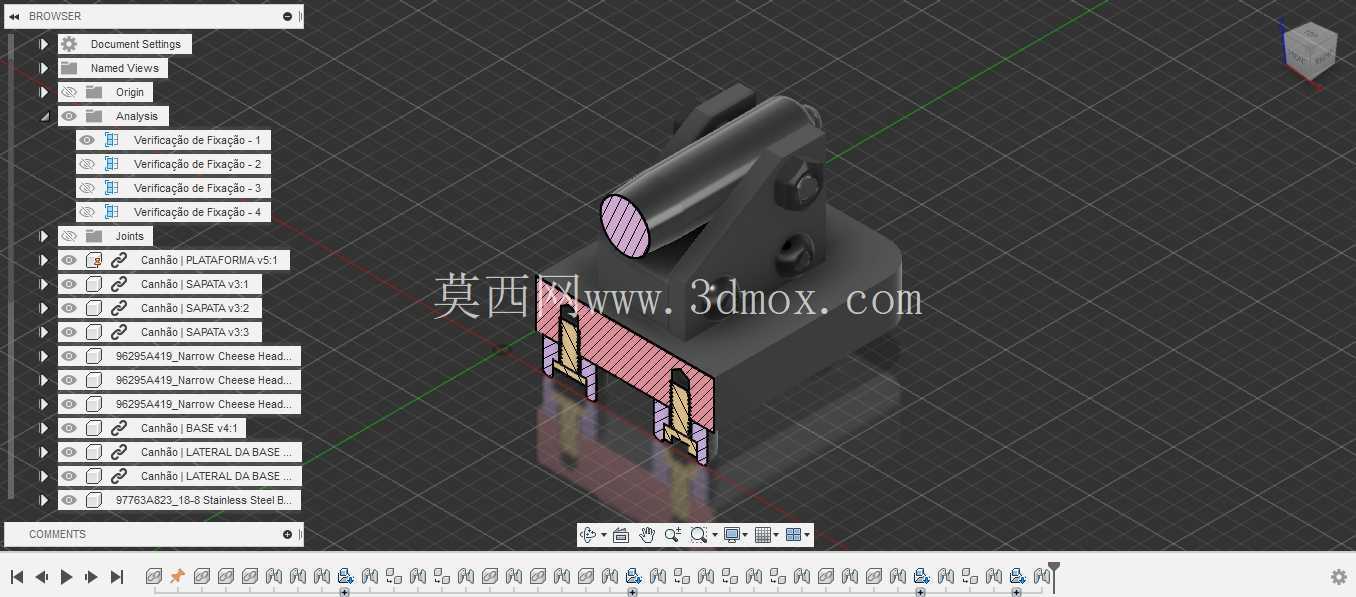

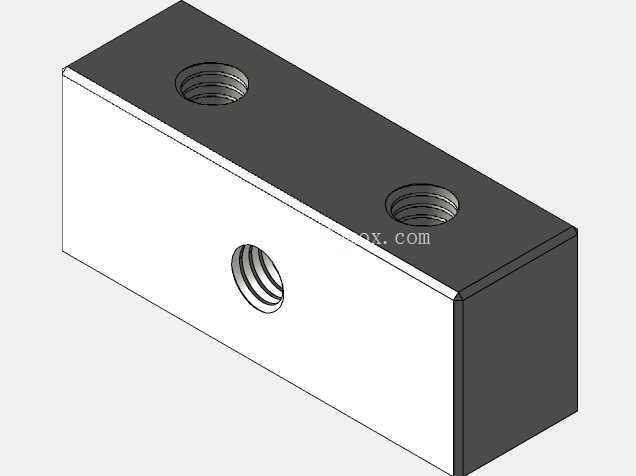

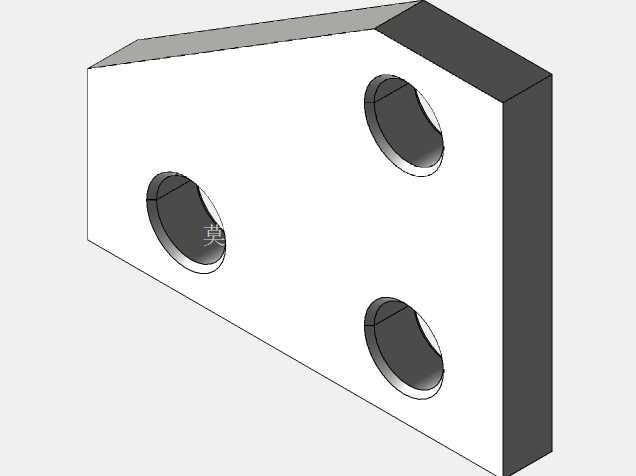

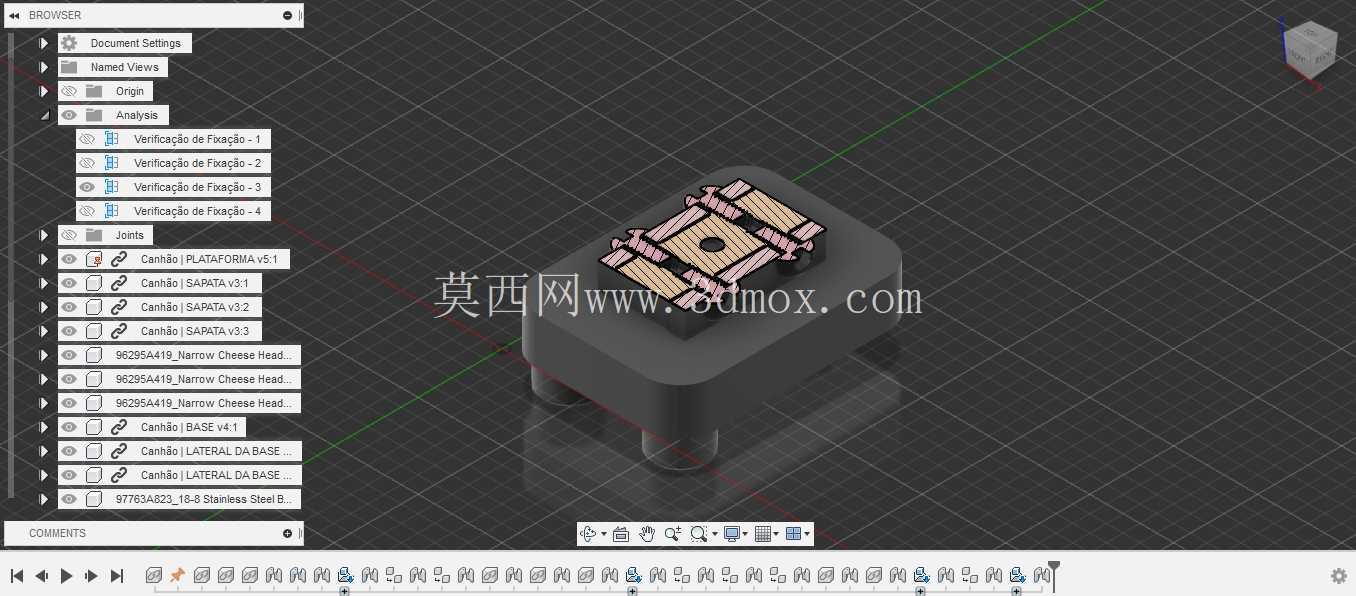

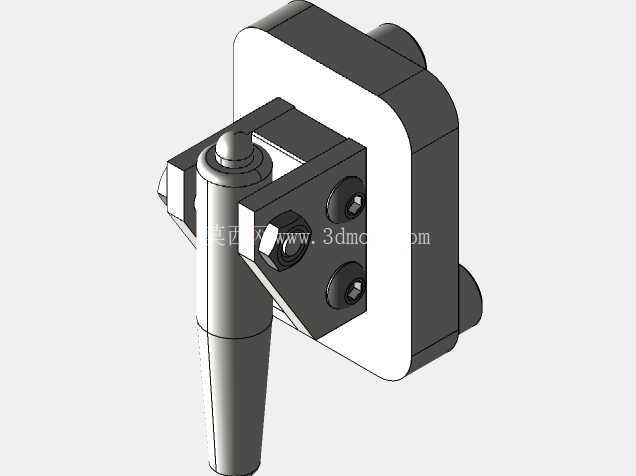

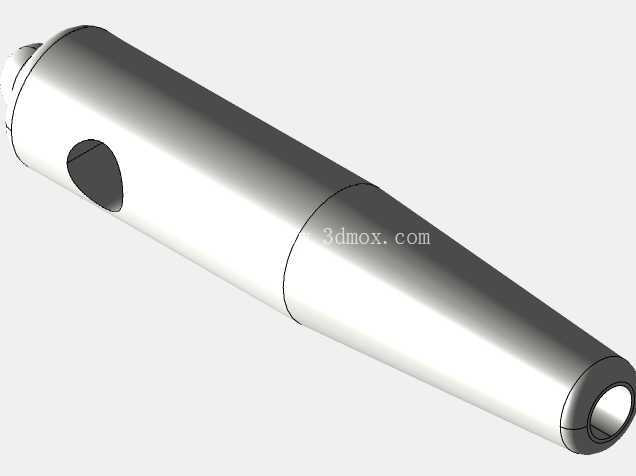

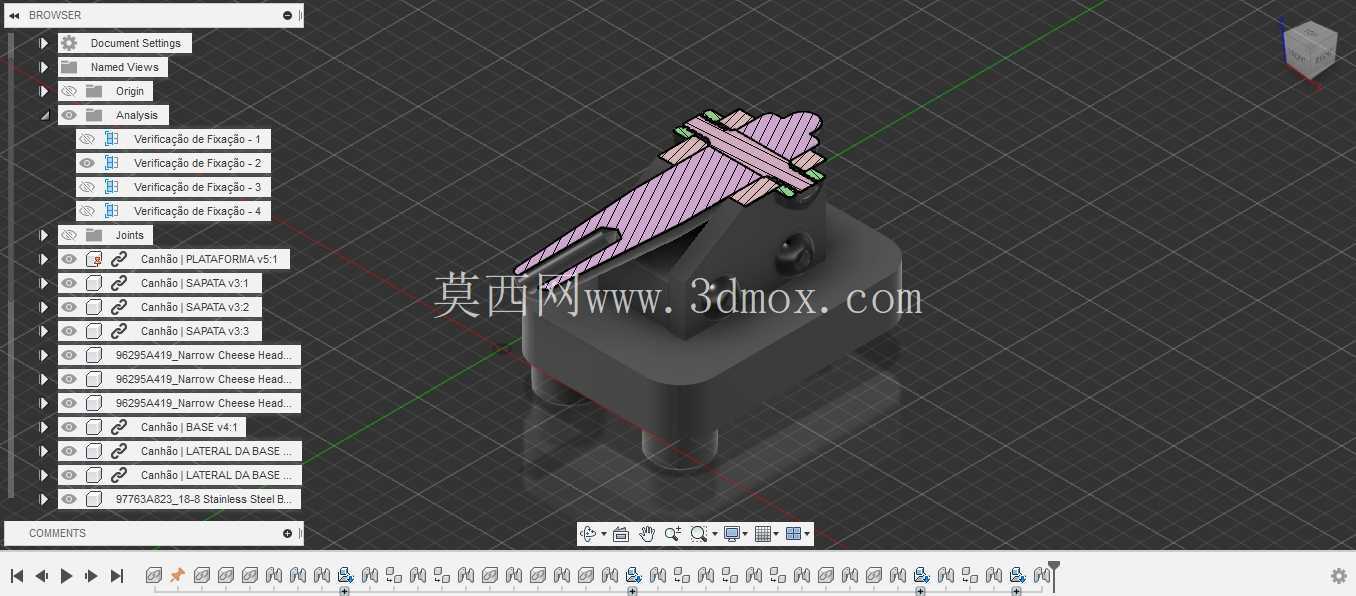

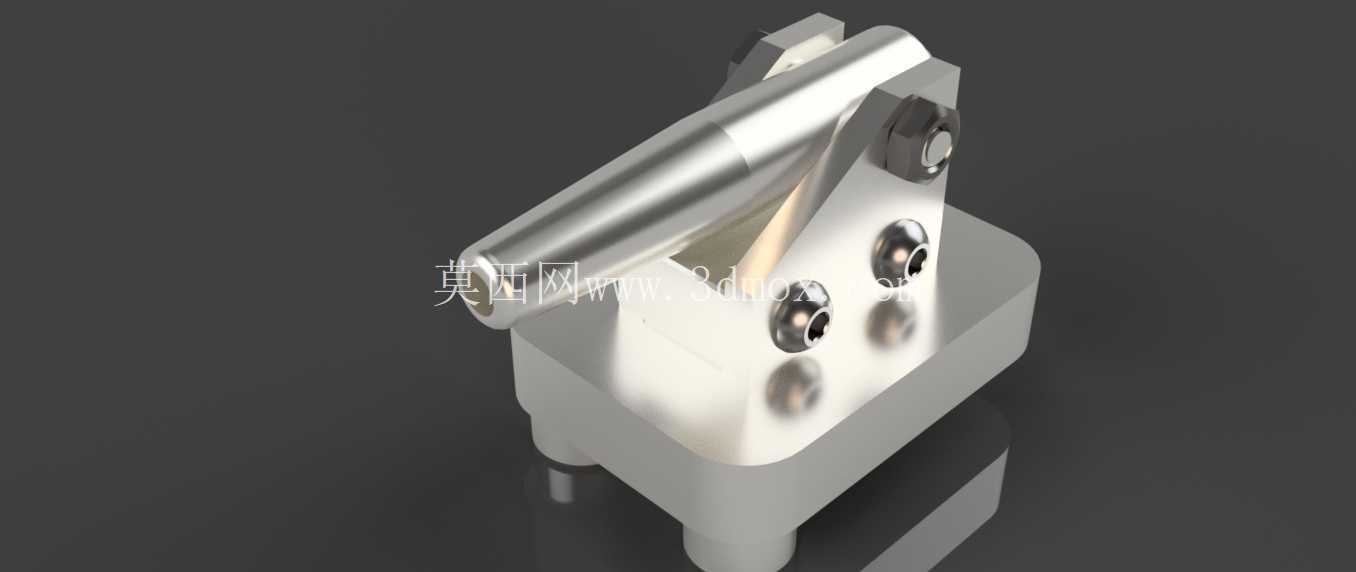

　　这类铰接式手动压紧构件，常出现在小型工装治具、检具定位工位以及轻型设备舱门快锁场景中，核心作用是通过手柄的杠杆力矩放大，实现压头对工件或者舱盖的快速压紧与释放，相比螺纹旋紧的固定方式，操作行程短、锁紧到位反馈明确，适合需要频繁拆装、快速切换工位的生产线旁工装使用。从结构布局来看，底座采用整块金属切削成型，底部预留了两个同轴的安装沉孔，孔位间距经过匹配常用工装基板的T型槽间距设计，安装时可以直接通过内六角螺栓固定在铝型材工作台或者钢制工装平板上，不需要额外加工转接板，底座的上平面做了0.8粗糙度的精铣处理，保证铰接支座安装的平面度，避免长期受力出现支座偏斜导致的锁紧卡滞。铰接部分采用双支座对称支撑结构，手柄的旋转轴穿装在两个支座的同轴孔内，轴孔配合选用H7/g6的间隙配合，既保证手柄转动无卡滞，又不会出现径向窜动影响压紧精度；手柄本身采用变截面的棒材加工，握持段做了圆弧过渡，操作时手掌贴合度更好，扳动过程中力臂长度随旋转角度变化，在压紧到位的临界点力臂达到最大值，操作人员只需要施加很小的握持力就能获得足够的压紧力，避免长期操作出现手部疲劳。

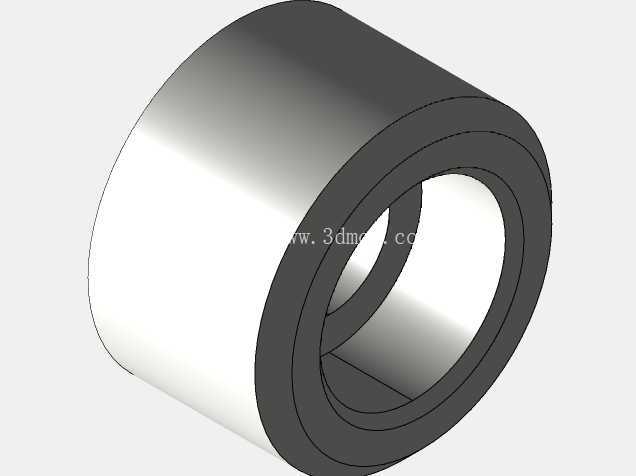

　　压头部分和手柄之间通过联动连杆连接，连杆两端的铰接点都加装了耐磨衬套，衬套采用锡青铜材质，自润滑性能好，不需要频繁加注润滑脂就能保证长期转动顺畅，压头的下端面做了网纹滚花处理，压紧接触工件时可以增大摩擦力，避免工件受侧向力出现滑移，同时压头的伸出长度可以通过尾部的调节螺母微调，适配不同厚度的被压紧工件，调节范围在0到15毫米之间，覆盖多数轻型工装的压紧厚度需求。整个构件的所有外露棱角都做了R1到R2的圆角倒钝处理，没有尖锐的切削毛边，避免操作人员操作时被划伤，金属表面做了镀硬铬处理，防锈性能好，同时表面硬度达到HV600以上，长期使用不会出现表面磕碰凹痕或者磨损起毛，适合车间多粉尘、少量切削液飞溅的工作环境。

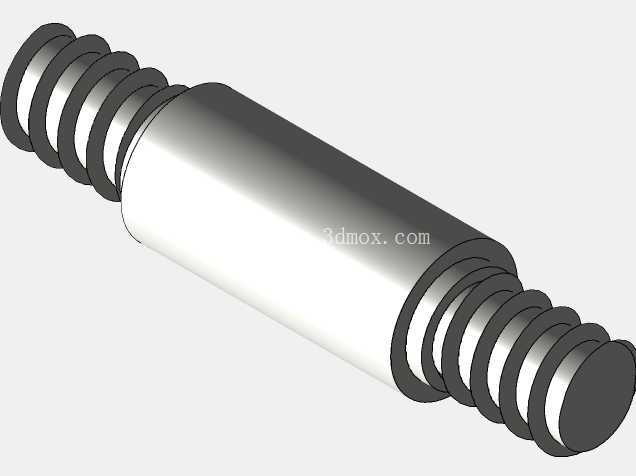

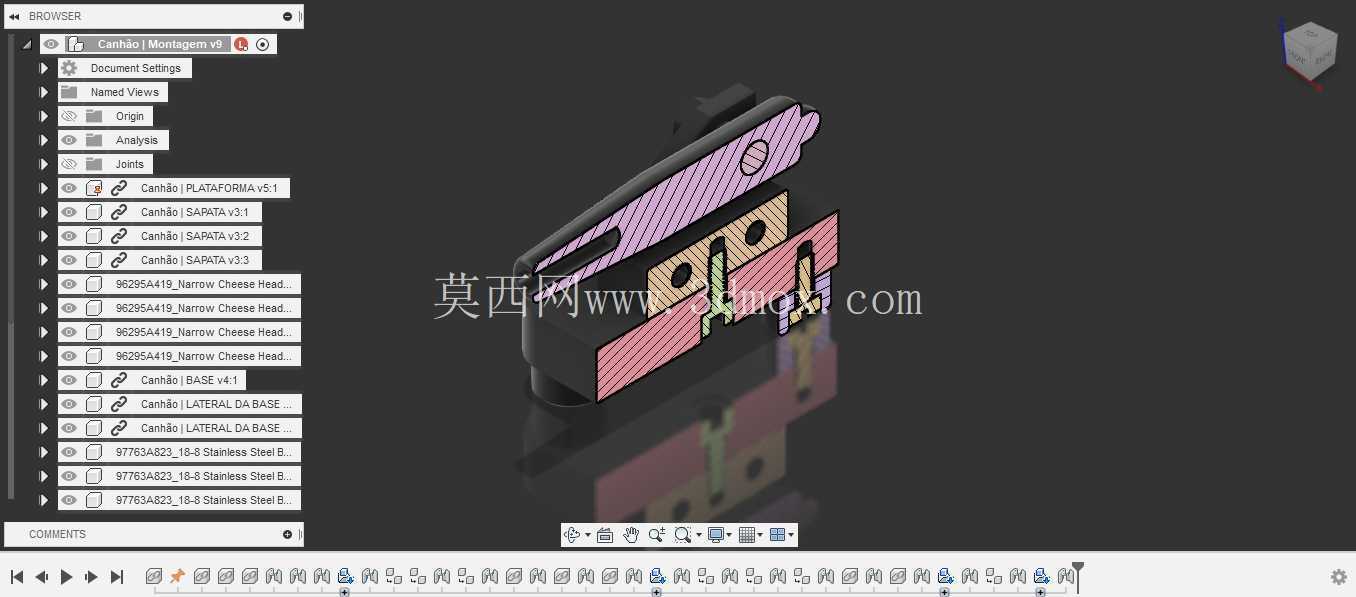

　　设计过程中首先根据需要的最大压紧力计算杠杆比，初选手柄力臂长度和连杆铰接点位置，再通过运动仿真验证整个扳动行程中不存在机构死点或者干涉位置，尤其是手柄扳动到最大开启角度时，压头的抬起高度要足够放入和取出工件，避免操作时工件磕碰压头；之后对受力最大的铰接轴做剪切强度校核，选用40Cr材质调质处理，保证在最大压紧力下轴的变形量在允许范围内，不会出现长期受力弯曲的情况；最后对底座的安装孔位做标准化适配，保证可以兼容现有工装的安装尺寸，不需要重新设计安装基座。

　　实际使用中，这类构件的单组最大压紧力可以达到800牛，足够满足小型铝件、塑料件的加工定位压紧，或者电气柜、设备检修门的快速锁闭，多组配合使用时也可以用于尺寸稍大的板材定位，相比气动压紧组件不需要外接气源，布置灵活，适合没有集中供气的小型加工工位或者便携工装使用；日常维护只需要定期检查铰接衬套的磨损情况，当出现转动间隙过大时更换衬套即可，整体维护成本极低，使用寿命可以达到万次以上的扳动循环无故障。
