压花C型框架压合执行机构三维结构

项目分类:通用机械零部件 发布时间:2025-12-18 ID:1103224
  • 压花C型框架压合执行机构三维结构
  • 压花C型框架压合执行机构三维结构
  • 压花C型框架压合执行机构三维结构

  这套压花C型框架结构,核心应用场景集中在小尺寸金属工件表面压花、压印、浅成型工序,常见于五金配件加工、小型电子接插件压痕、文具五金件表面纹路成型的工位,区别于大吨位四柱压机的厚重结构,C型开口的设计天生适配单侧上下料的作业场景,操作工人无需绕过机架立柱,从开口侧即可完成工件取放,适配单人单机的轻量加工节拍,也能直接集成到小型自动化产线的线体旁,作为单工位压合执行单元使用。

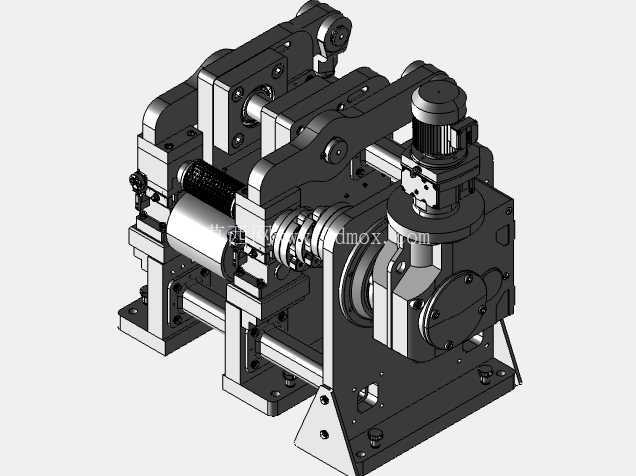

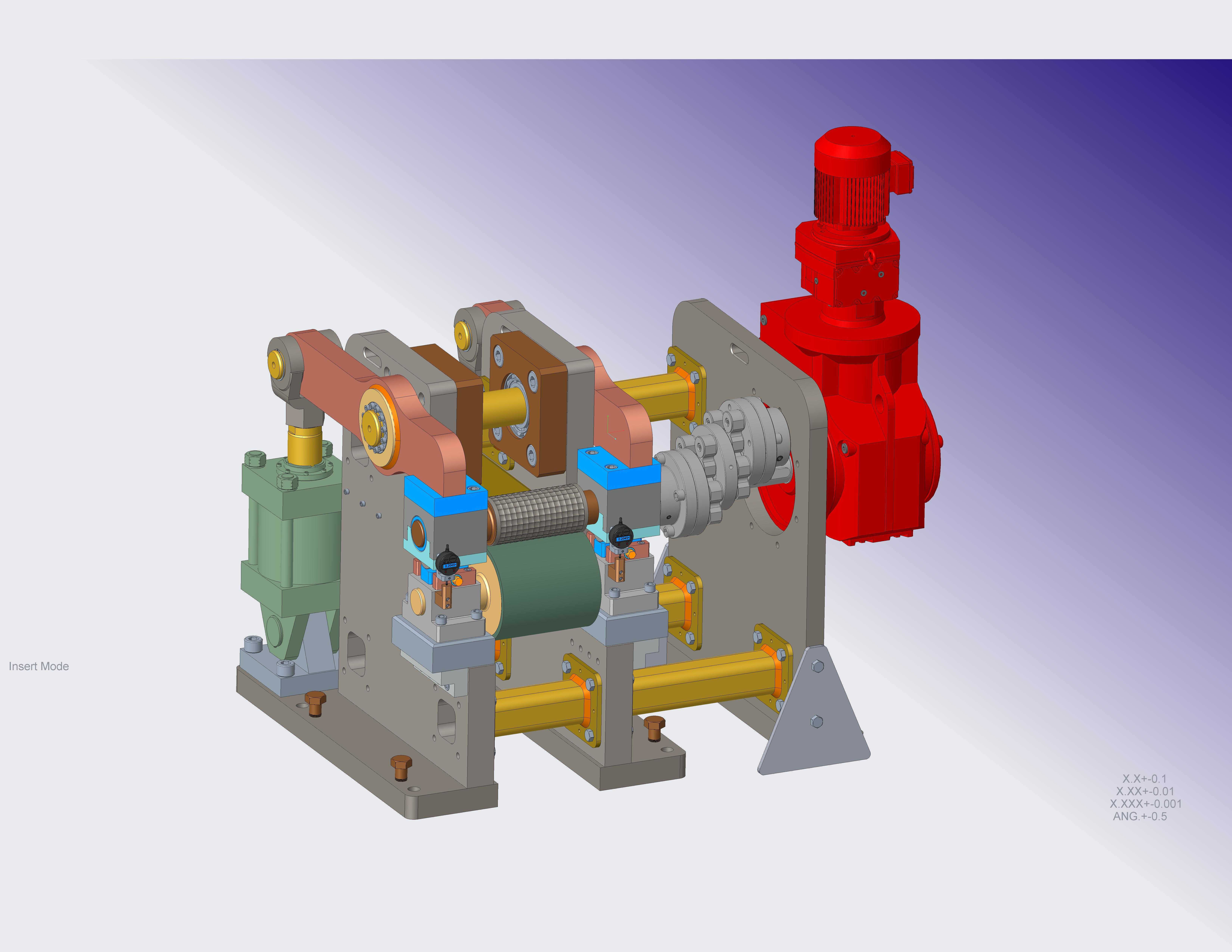

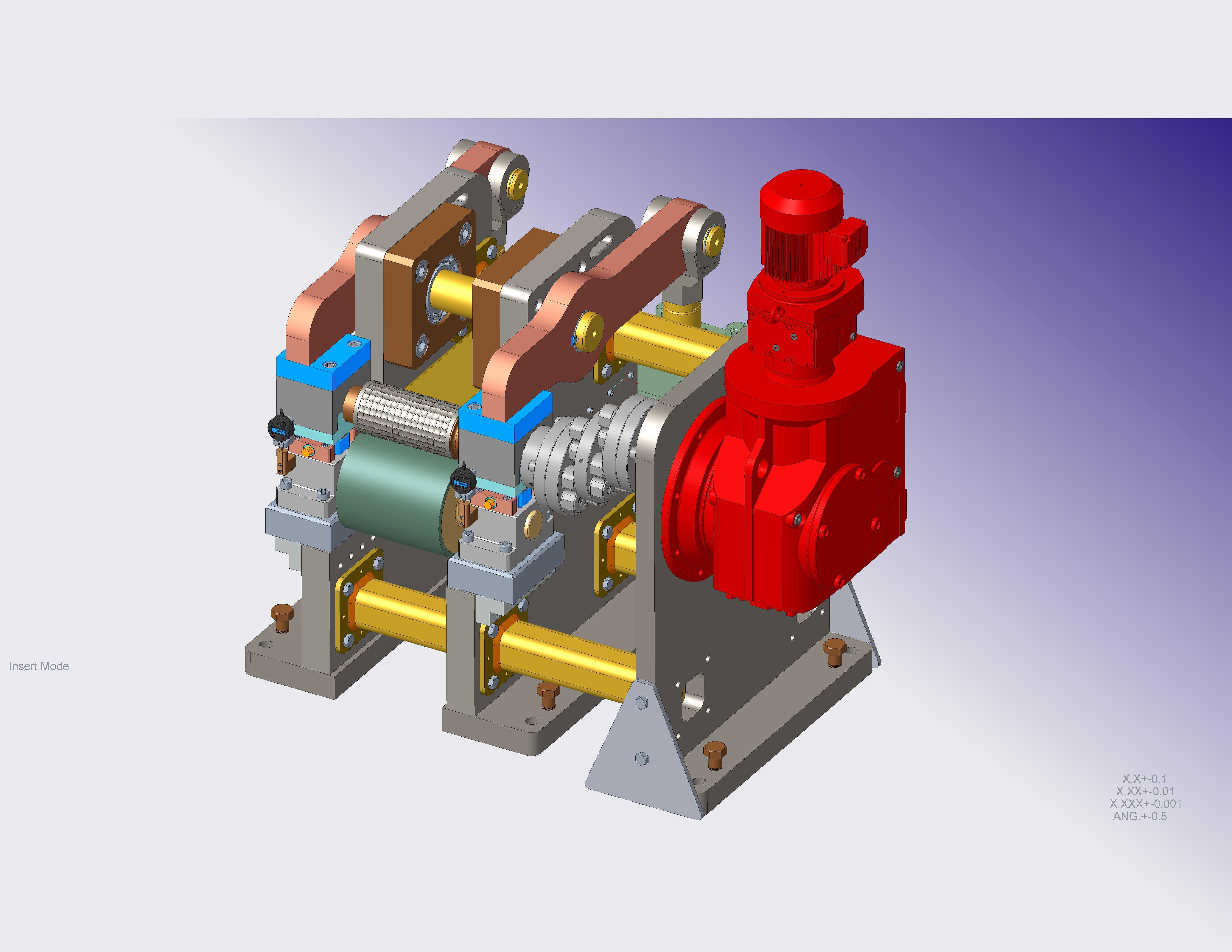

  从结构功能来看,整套机构以C型焊接机架为承载主体,机架背部直接安装驱动用的减速动力单元,动力通过联轴器传递到中部的传动辊组,两侧对称布置的导向轴搭配线性轴承,为压合动作提供垂直方向的精准导向,避免压合过程中出现偏载啃模的问题;机架左侧布置的缓冲气缸,主要作用是在压头回程时提供缓冲阻尼,同时在压合前完成工件的预压紧,防止薄型工件在压花受力时出现窜动移位。设计思路上,整套结构优先考虑了小吨位压花作业的刚性需求,C型机架的喉深尺寸经过受力校核,在额定压合行程内,机架开口处的变形量控制在0.02mm以内,足以满足常规压花纹路的深度公差要求;两侧的导向轴采用上下双支撑的安装方式,相比单悬臂导向结构,抗偏载能力提升40%以上,即使压合工件放置位置出现小幅偏移,也不会出现导向卡滞的问题;驱动端的连接采用柔性联轴器,可抵消动力输出轴与传动辊之间的同轴度误差,降低装配时的精度要求,减少后期维护的校准工作量。

  从安装边界来看,整套机构的底座采用四点螺栓固定的方式,底座上预留的安装孔位适配常见的40系、50系工业铝型材工作台,也可直接固定在钢板焊接的机台架上,整体安装 footprint 控制在较小范围内,不需要额外做地基预埋,适合小型加工车间的工位灵活布置;C型开口的垂直行程预留了足够的模具安装空间,可兼容不同厚度的压花模具更换,模具安装面采用标准T型槽结构,换模时不需要重新打孔攻丝,仅通过T型螺栓即可完成模具的压紧固定。

  在实际使用场景中,这套结构可适配0.5-3mm厚度的铜、铝、低碳钢薄件的表面压花作业,压合速度可通过驱动端的调速模块调整,针对不同材质的工件匹配对应的压合进给速度,避免压花时出现工件撕裂或者纹路深浅不均的问题;机架侧面预留的传感器安装位,可直接加装行程开关、压力传感器,接入产线的控制系统后即可实现压合动作的自动循环,不需要人工全程操控按钮。结构上的细节处理也贴合现场使用需求,所有传动部位都预留了润滑注油口,日常维护时不需要拆解护罩即可完成润滑脂加注;导向轴表面采用镀硬铬处理,耐磨性能是普通光轴的3倍以上,长期使用不会出现导向面拉伤的问题;底座下方预留的接屑槽空间,可直接承接压花过程中产生的金属细屑,避免碎屑掉入导向轴承内部造成卡滞。
