改良型可调式多工位F型压紧夹具结构

　　在机加工工位的工件装夹、焊接工序的拼点定位、木工组装的部件胶合压紧、钣金件的铆接对位场景里，这类改良结构的F型压紧夹具，相比传统单压头F夹，能覆盖更多异形件的装夹需求，解决传统夹具单次只能压紧一个点位、长条形工件装夹易翘曲的痛点。从结构设计逻辑来看，这款夹具保留了传统F夹的C型主体框架作为承载基础，主滑杆采用冷拉型钢加工，表面做硬化处理降低滑动磨损，滑杆上的等距齿槽配合快速扳动式锁紧机构，能实现大行程的快速开合调整，不需要像传统螺杆夹具那样全程旋转进给，在大尺寸工件装夹时能大幅缩短调整时间。

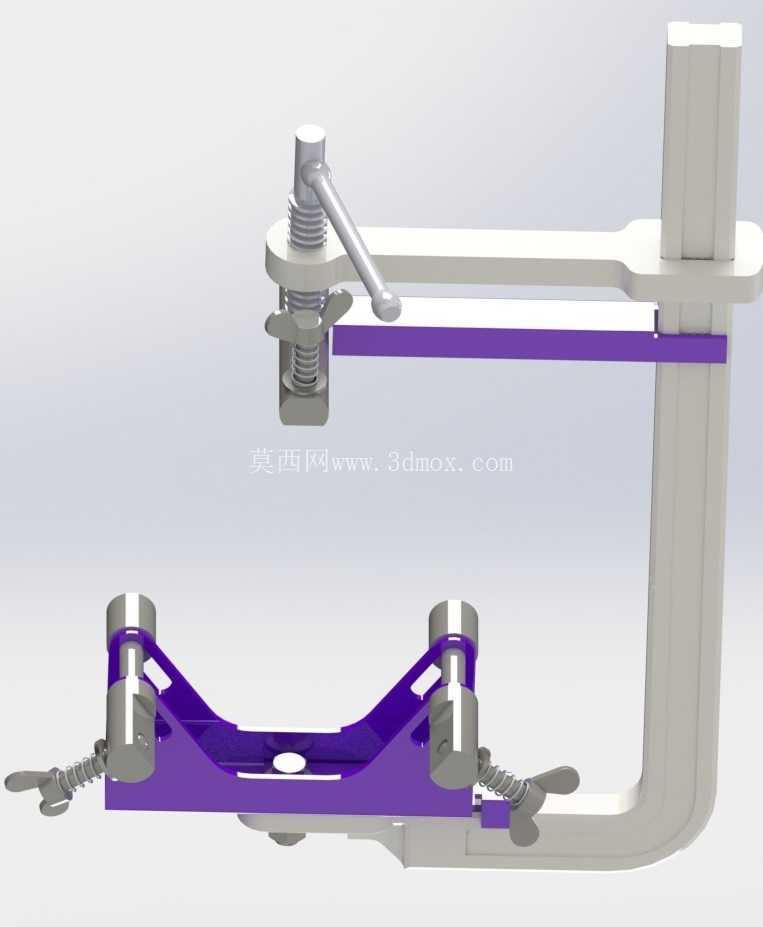

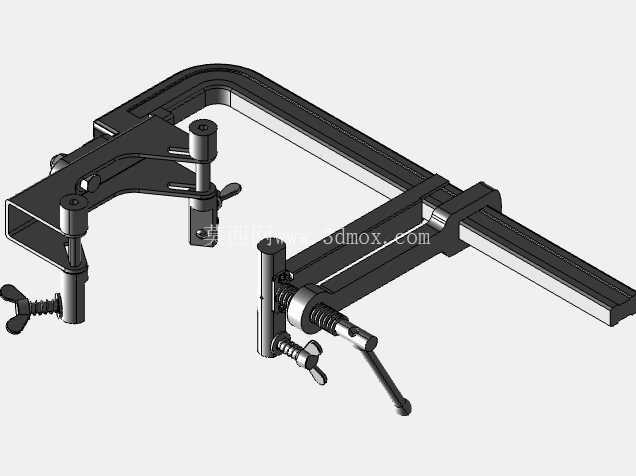

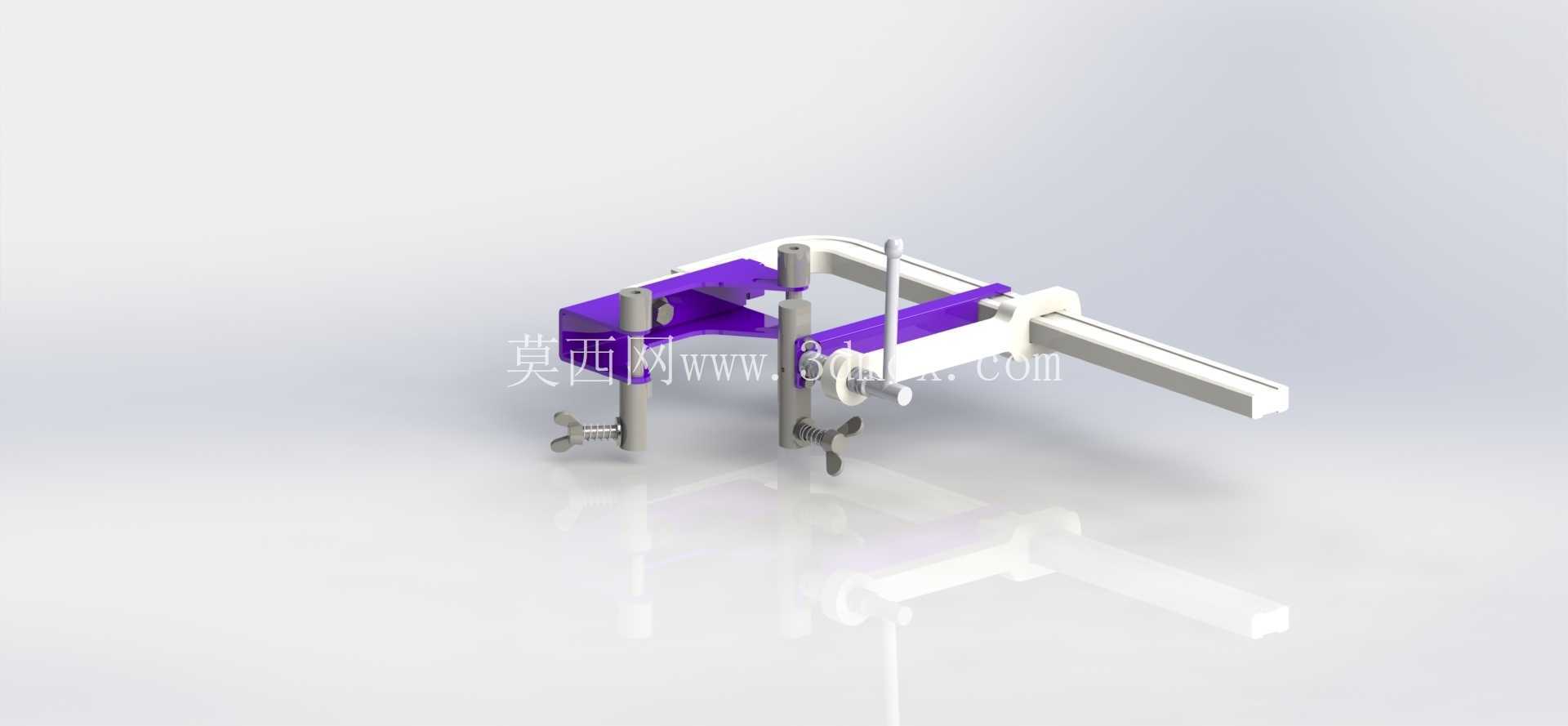

　　和常规单压头F夹不同的是，这款改良结构在固定压臂端增设了两个可独立微调的压头，每个压头都带单独的螺杆进给机构，压头端部配橡胶防滑垫，既可以对同一工件的两个相邻点位同步压紧，避免单点压紧带来的工件偏转，也能适配带台阶、斜面的异形工件，通过两个压头的不同进给量补偿工件表面的高度差，保证压紧力均匀分布，不会出现局部压痕或者压紧不实的情况。活动压座部分集成了快速锁紧与精细进给两套机构，扳动快速手柄可以先将压座推至贴近工件的位置，之后旋转端部的星形把手就能实现小行程的精细压紧，控制压紧力大小，避免压力过大导致薄壁工件变形。在安装边界与尺寸适配层面，这类夹具的主滑杆长度决定了最大开口行程，固定压臂的喉深决定了可伸入工件边缘的深度，两个辅助压头的间距经过优化，既不会因为间距过小导致压紧覆盖范围不足，也不会因为间距过大导致压臂受力变形，日常使用时可以配合工作台面的T型槽做固定，也可以手持操作应对临时装夹需求。从受力角度分析，夹具的C型框架在设计时做了加强筋结构处理，在最大开口行程下承受额定压紧力时，框架的变形量控制在允许范围内，不会因为长期受力出现开口扩张、锁紧打滑的问题。

　　压头与工件接触的端面做了球面自适应设计，当工件表面存在小角度倾斜时，压头可以自动偏转贴合工件表面，避免线接触导致的压强过大损伤工件表面，也能保证压紧力垂直作用在工件上，减少装夹时的工件位移。在焊接工位使用时，夹具的所有活动配合面都做了防焊渣飞溅的遮挡结构，避免焊渣进入滑杆与锁紧机构的配合间隙导致卡滞，日常维护只需要定期在滑杆表面涂抹少量润滑脂就能保证操作顺畅。针对不同的使用场景，这款夹具可以通过更换不同形式的压头来拓展功能，比如更换尖头压头可以定位工件的工艺孔，更换平橡胶垫压头适合夹持表面光洁度要求高的铝件、塑料件，更换V型压头可以夹持圆管类工件，不需要更换整个夹具就能适配多种装夹需求。

　　和传统的C型夹相比，这款F型改良夹具的开口调整范围更大，操作速度更快，多压头的设计也让它在长条形工件、框架类工件的装夹作业中效率更高，不需要同时布置多个单头夹具就能实现多点位的稳定压紧，减少装夹辅助时间，在小批量零件加工、设备维修装配、现场施工等场景下都能发挥作用。设计这款夹具的三维结构时，需要重点校核C型框架的抗弯强度、滑杆齿部的抗剪切强度、锁紧机构的自锁性能，保证在额定压紧力下所有部件都不会出现塑性变形，同时要控制活动部件的配合间隙，既要保证滑动顺畅无卡滞，也要避免间隙过大导致压紧时压头晃动，影响装夹精度。
