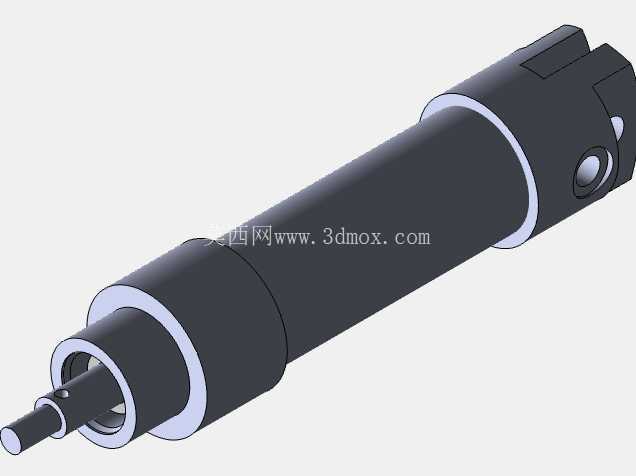

螺纹头双作用气缸32x12x100结构设计

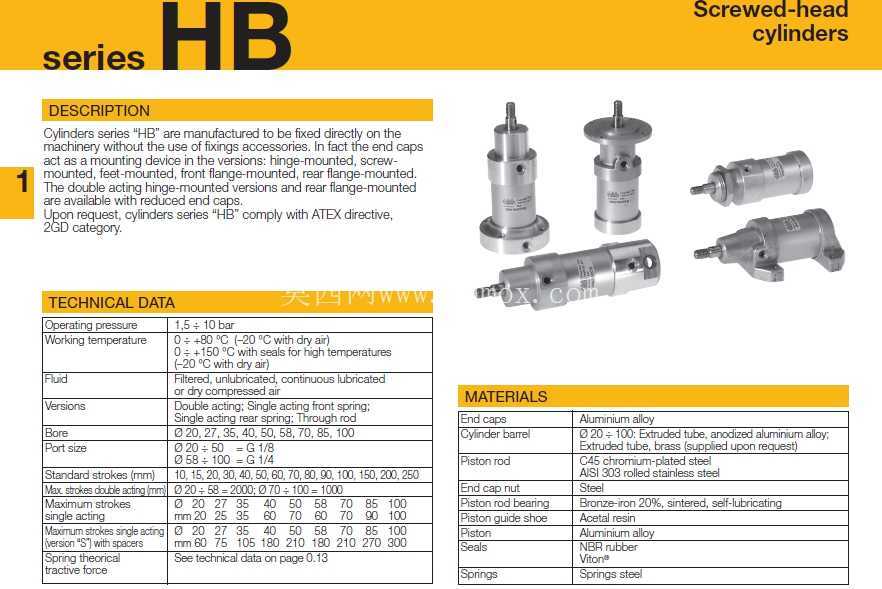

这款螺纹连接式双作用气缸，缸径32mm、杆径12mm、行程100mm，是气动系统里最常用的直线执行元件之一，做三维建模的时候特意把安装端的外螺纹细节做全，就是为了方便选型的工程师直接核对安装边界，不用再二次改螺纹尺寸。

从实际应用场景来说，这个规格的气缸覆盖的工况非常广，轻工包装线上的推料、挡料工位，印刷机械里的辊筒压紧动作，木工机械的工件夹紧、推切工位，电子装配线的元件压装、小件移位，物流分拣线的摆杆驱动、道口切换，甚至小型切割设备的工件夹持机构，都能看到这个尺寸段气缸的身影。它的推力和速度匹配中等负载的往复动作，不会像大缸径气缸那样耗气量大造成气源浪费，也不会像小缸径气缸那样推力不足带不动负载，属于兼顾动力输出和气源能耗的折中选型。

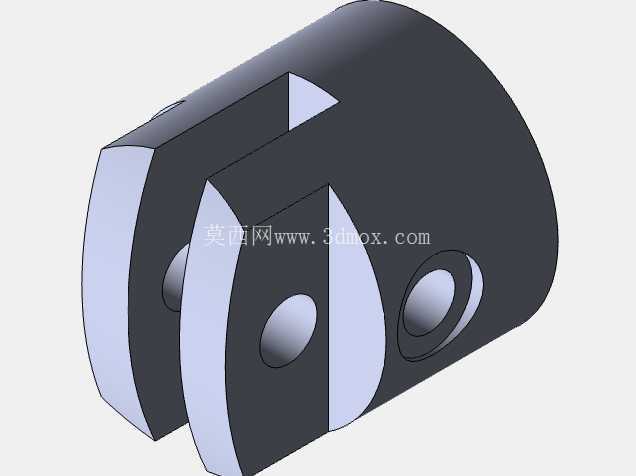

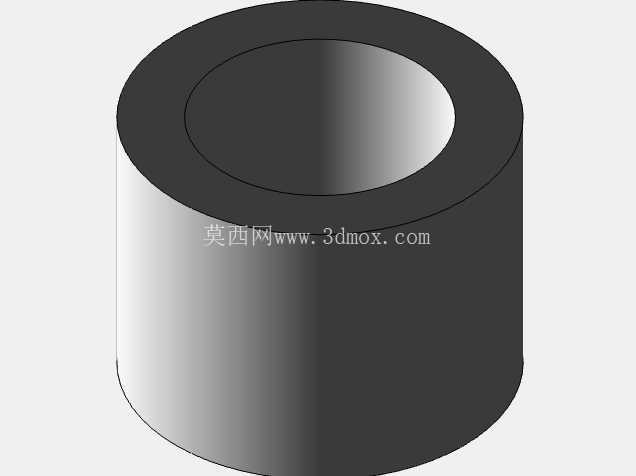

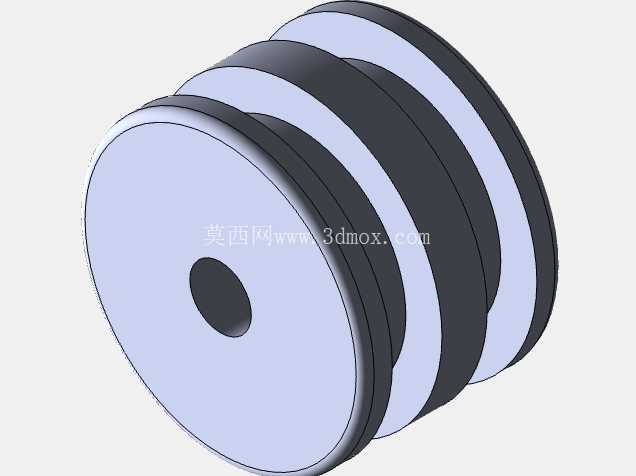

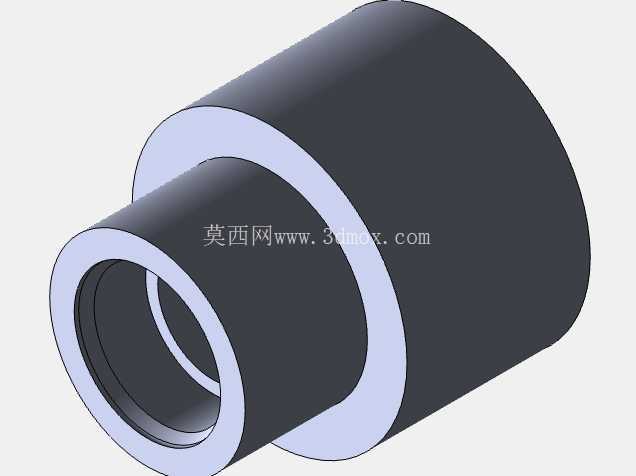

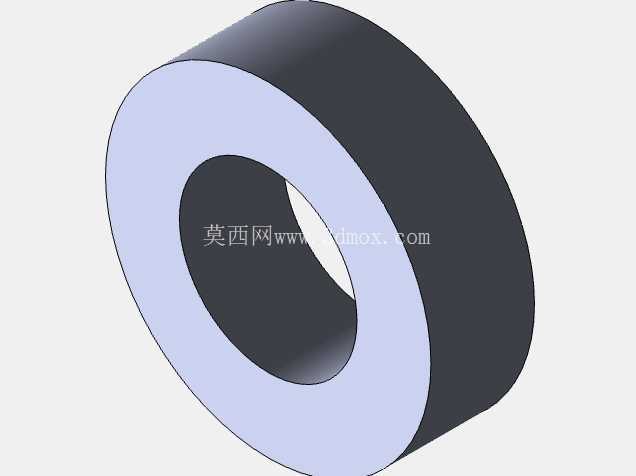

设计思路上，采用螺杆头的端盖结构，相比拉杆式气缸，整体外形更简洁，安装的时候不需要预留拉杆的避让空间，在设备内部狭窄的安装位里更容易布置。缸筒采用圆形截面结构，受力均匀，能承受压缩空气的周向压力不会出现变形，端盖和缸筒的密封槽位置做了限位凸台，装配的时候密封件不会被挤切，能有效降低长期往复运动的漏气风险。活塞杆做了等直径延伸，伸出端的螺纹和杆身同轴度控制在合理公差范围内，避免带负载运动的时候出现别劲、卡滞的问题。

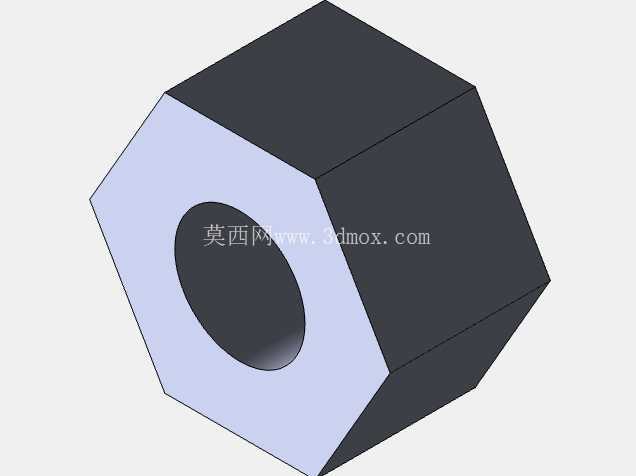

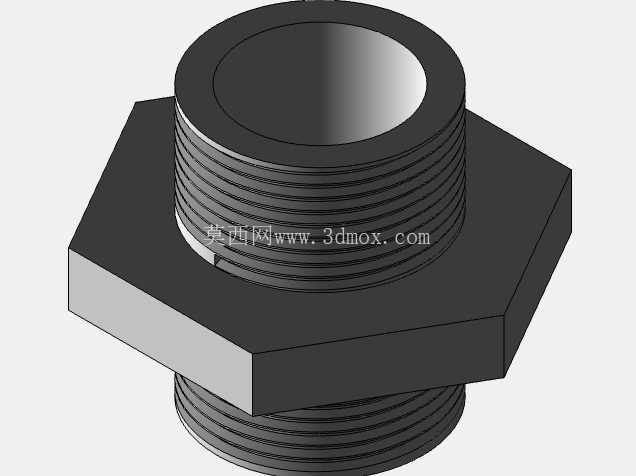

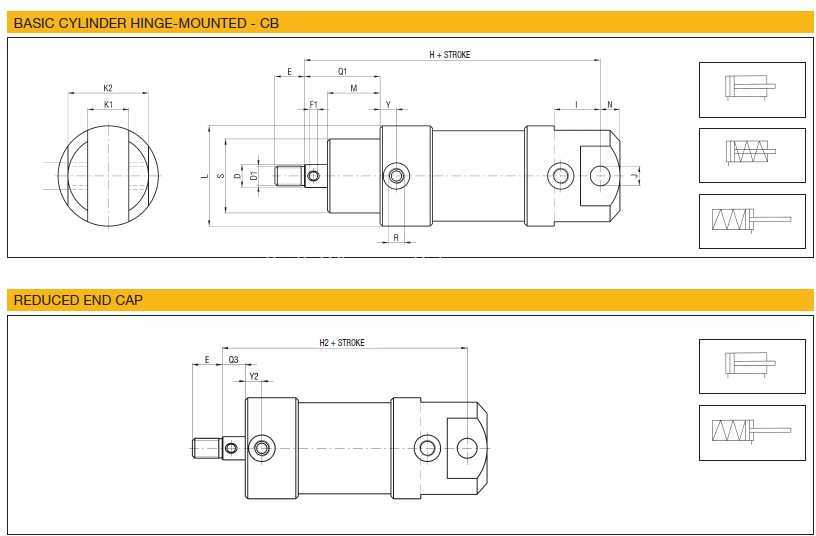

从安装边界来看，这款气缸总长度约180mm，完全伸出时活塞杆伸出长度为100mm，安装端的外螺纹可以直接拧入设备安装板的螺纹孔，配合锁紧螺母就能调整气缸的轴向安装位置，不需要额外做复杂的安装支架，对于紧凑布局的自动化设备来说，能节省不少安装空间。进出气口布置在缸体尾部的端面上，气管走线可以顺着设备框架排布，不会和运动的活塞杆产生干涉。

功能特性方面，双作用的结构意味着活塞的伸出和缩回都靠压缩空气驱动，相比单作用弹簧复位的气缸，它的缩回动作也能提供稳定的推力，适合需要双向施力的工况，比如既要推料又要拉回挡块的工位。中等行程长度的设计，既满足大部分短距离直线驱动的需求，又不会因为行程过长导致活塞杆挠度变大，影响运动精度。运行过程中不需要额外添加润滑油，配合耐磨密封件就能长期稳定工作，相比液压驱动的油缸，它没有漏油污染的风险，对于电子、食品包装这类对清洁度有要求的工位非常适配，而且响应速度更快，适合频繁往复的快速动作场景。

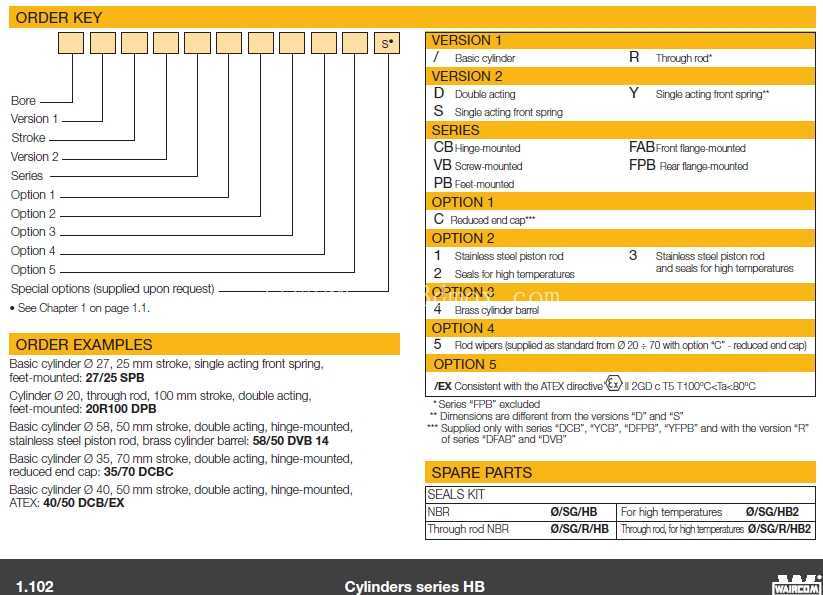

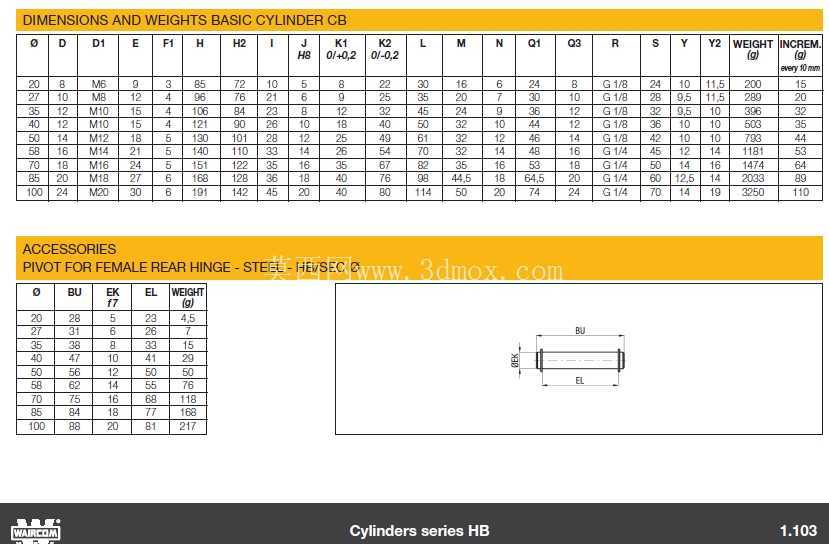

做这个三维模型的时候，把缸体的倒角、密封槽的退刀槽、活塞杆的导向段细节都做了还原，不是那种简化的示意模型，结构工程师在做设备布局的时候，可以直接调用这个模型核对安装空间，检查运动过程中是否和周边零部件产生干涉，不用再重新绘制气缸的外形轮廓，能节省不少建模的时间。选型的时候也可以直接参考这个模型的尺寸，核对螺纹规格、进出气口位置、安装距这些关键参数，避免因为尺寸核对错误导致采购回来的气缸装不上。

在实际设备调试的时候，这个规格的气缸运行噪音低，动作平稳，只要气源压力稳定在常规工作压力区间，就能输出稳定的直线推力，对于中等负载的推拉、夹紧、移位、挡停等动作都能很好地适配，属于气动系统里通用性极强的一款执行元件，很多自动化设备的标准件库里都会常备这个尺寸的气缸，用来替换维护也非常方便，不需要定制特殊规格，备件采购周期短，能降低设备的维护成本。
