便携推拉式U盘数据存储装置结构设计

日常办公场景中，这类推拉式便携存储装置的使用频率极高，不管是车间现场拷贝设备运行参数、工艺文件，还是跨部门传递三维模型、加工图纸，都离不开这类小型存储介质。不同于带保护帽的传统U盘，这款推拉式结构的设计从根源上解决了保护帽易丢失的痛点，日常携带时无需额外收纳小配件，单指推动滑扣即可伸出或收回USB公头，操作逻辑适配单手操作场景，哪怕是戴薄款劳保手套的车间作业人员，也能顺畅完成插拔操作。

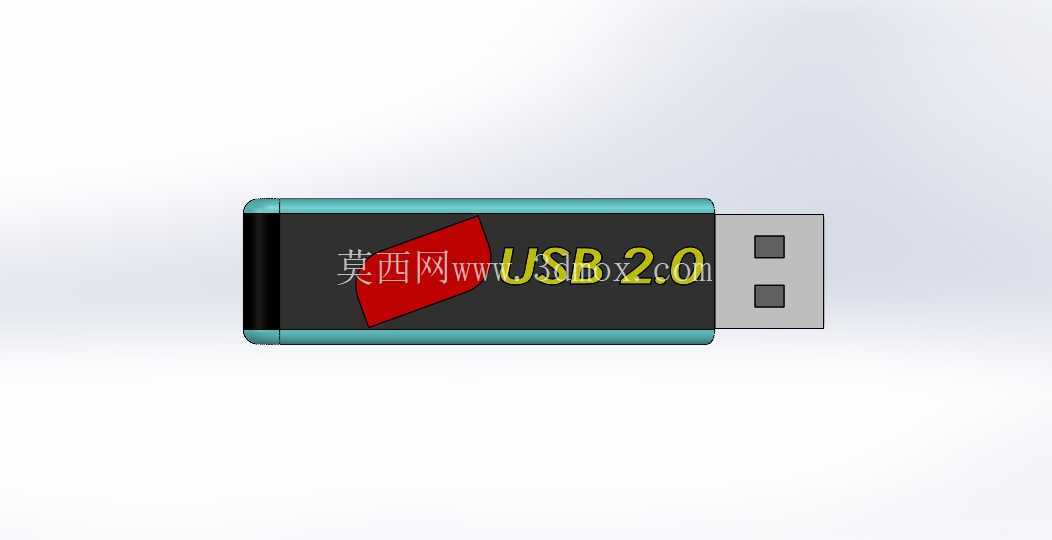

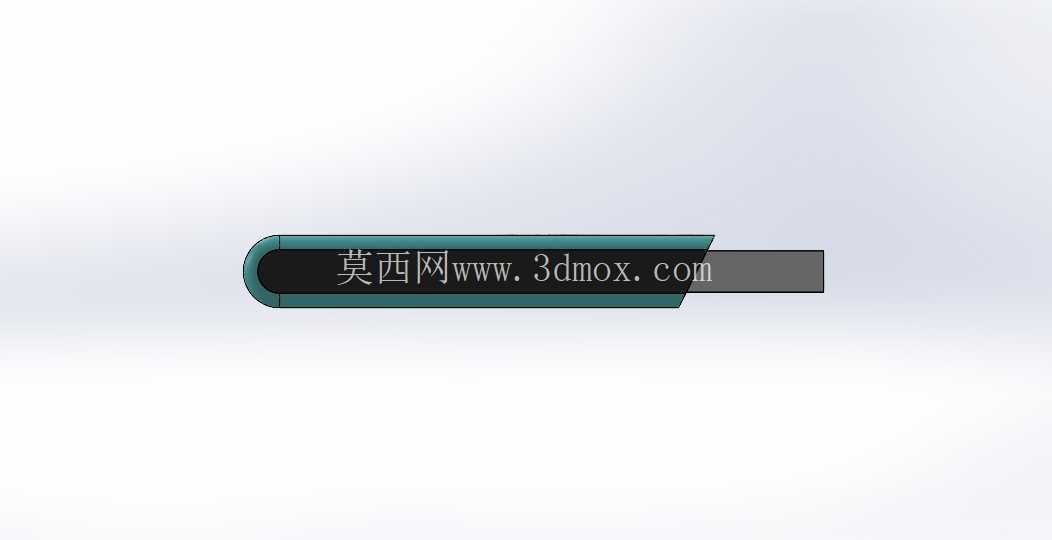

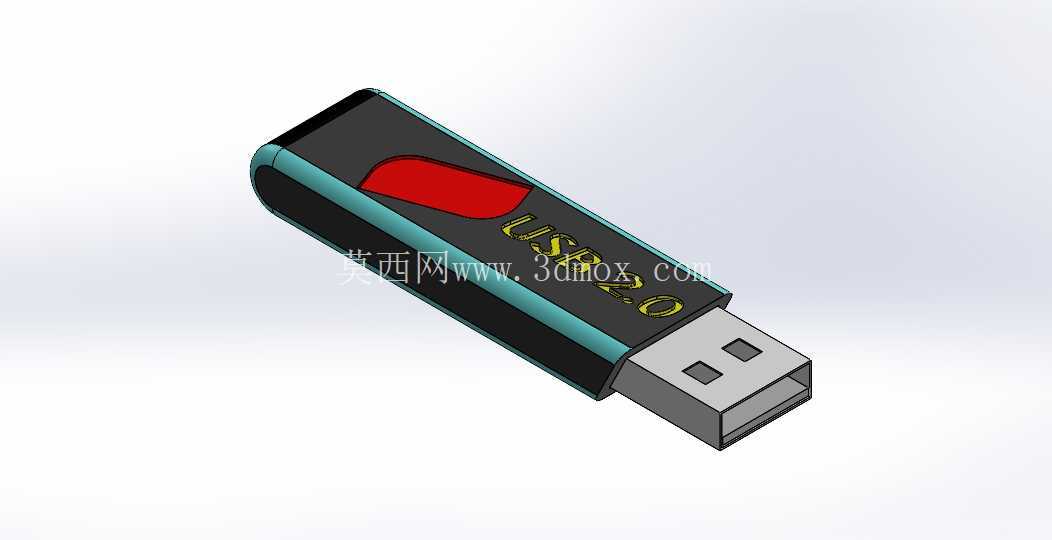

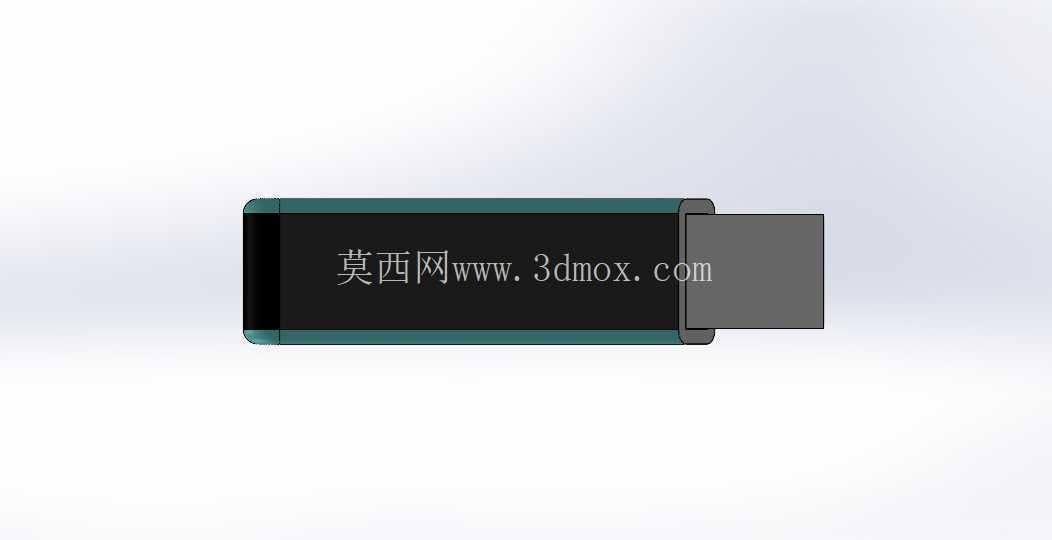

从结构设计逻辑来看，整个装置分为外壳主体、内芯托架、USB接口模组、弹性卡扣四个核心部分。外壳采用两段式拼接结构，外侧做了微弧面收边处理，握持时不会硌手，表面预留的防滑推块区域做了内凹造型，和拇指指腹的贴合度更高，推动过程中不会出现打滑情况。内芯托架采用滑轨式限位设计，推拉行程刚好控制在USB公头完全伸出外壳12mm的位置，这个长度既满足台式机前置USB接口、笔记本侧边接口的插拔深度要求，又不会因为伸出过长导致受力时接口弯折——很多用户在插U盘时不小心磕碰导致接口掰弯的问题，在这个结构里通过托架两侧的限位筋做了补强，公头根部和托架做了一体化嵌装，受力时载荷会分散到整个内芯框架，而不是集中在接口焊接点上。

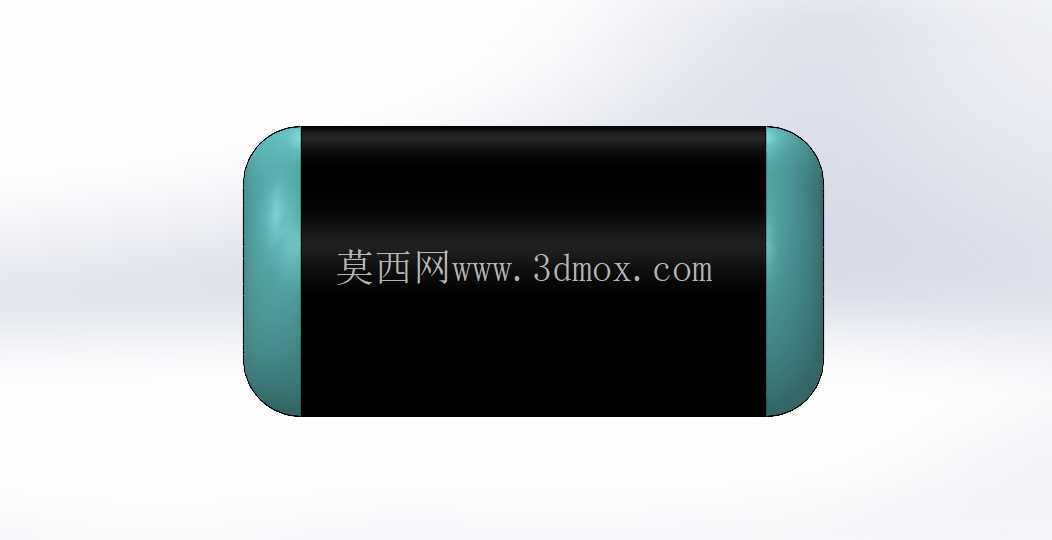

尺寸边界上，整个装置闭合状态下的长度控制在65mm，宽度20mm，厚度9mm，刚好可以适配常规的牛仔裤口袋、工牌挂绳收纳位，甚至是工装上衣的笔插位置，不会因为尺寸过大造成携带累赘。外壳侧面预留的挂绳孔直径2.5mm，可以穿入常规的钥匙挂绳、工牌挂绳，避免日常携带时遗失。外壳表面的装饰区域做了下沉式凹槽设计，后续可以通过丝印、滴胶的方式添加企业标识、容量标注，不会因为日常摩擦导致标识磨损脱落。

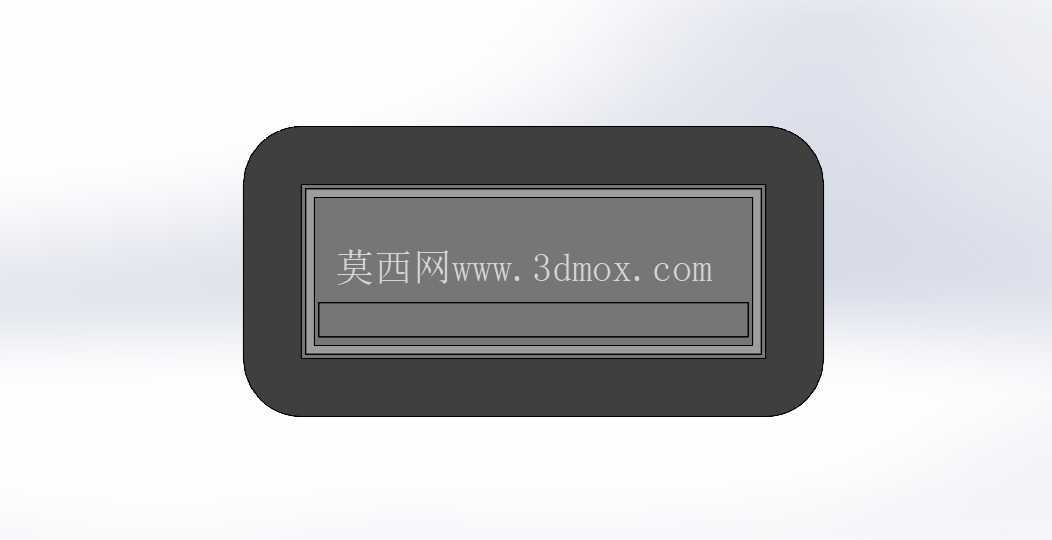

功能特性层面，这种推拉结构的内部预留了足够的存储芯片放置空间，从结构兼容性上可以覆盖从8GB到128GB的常规存储芯片封装尺寸，不需要针对不同容量重新开模，大幅降低了量产时的模具成本。内部的弹性卡扣采用悬臂梁式设计，卡扣的卡合力度经过反复调试，既不会因为力度过大导致推拉时手感生涩，也不会因为力度过小导致放在口袋里受挤压时公头意外滑出，刮伤其他物品或者磨损接口触点。收回状态下，USB公头完全隐藏在外壳内部，外壳的前端开口做了0.3mm的错位止口，日常放在包里的时候，灰尘、毛絮很难进入内部接触金属触点，有效降低了触点氧化导致的接触不良概率，相比裸露接口的款式，在多尘的车间环境下使用寿命能提升40%以上。

设计过程中还特意考虑了装配效率，整个产品的所有零部件都可以通过卡扣拼接完成，不需要打螺丝或者点胶固定，自动化装配线上可以实现全程无人工干预组装，单台产品的装配节拍可以控制在8秒以内，大幅提升量产效率。外壳的壁厚均匀控制在1.2mm，既满足日常使用的抗摔强度——从1.2米高度自由落体到水泥地面不会出现壳体开裂、内芯移位的情况，又不会因为壁厚过大导致整体重量超标，整重控制在12g左右，长时间插在笔记本接口上也不会因为自重导致接口下坠变形。接口部分的金属外壳采用0.3mm厚的不锈钢冲压成型，和塑料内芯的过盈配合量控制在0.1mm，装配后不会出现松动晃动感，插拔寿命可以达到一万次以上，满足日常高频使用的耐磨要求。

在实际应用场景里，这类存储装置除了常规的办公文件传输，还经常被用作设备调试的启动盘、加密密钥存储载体，结构的可靠性直接影响到作业效率——如果在设备调试现场出现U盘接触不良、接口损坏的情况，很可能导致整个生产线的调试进度延误。这款结构在设计时特意针对工业场景的使用习惯做了优化，比如推块的位置设置在壳体上侧1/3处，不管是左手还是右手握持，拇指都能自然搭在推块位置，不需要调整握持姿势就能完成推出操作；壳体的边角做了R1.5的圆角处理，即使放在贴身口袋里，也不会剐蹭衣物或者皮肤。内部的芯片放置区域预留了0.5mm的缓冲间隙，即使受到外力冲击，芯片也不会直接和硬壳接触，降低了摔落时芯片虚焊的风险。
