自行车液压弹簧避震器三维结构设计

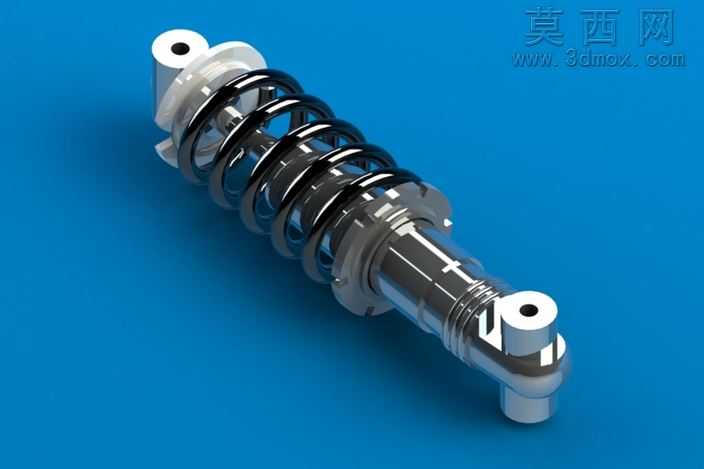

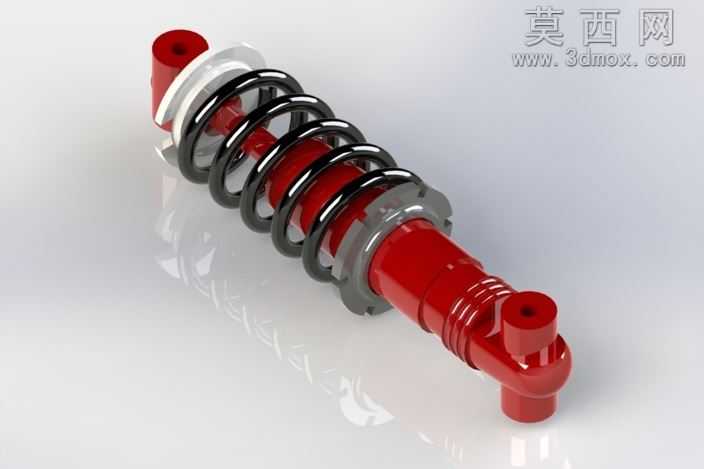

本次设计的自行车避震器采用螺旋弹簧搭配液压阻尼杆的经典结构，建模阶段先完成核心阻尼筒的基体绘制，通过旋转凸台命令生成筒身主体，精准预留两端安装吊耳的同轴安装孔，保证安装时的同轴度公差符合骑行受力要求。随后绘制外置螺旋弹簧，通过螺旋线扫描生成弹簧丝路径，设定符合避震行程要求的螺距与弹簧中径，弹簧两端做并圈磨平处理，贴合两端的弹簧座定位面，避免受力时出现弹簧偏移窜动的问题。两端的安装吊耳采用带衬套孔的铰接结构，建模时对吊耳与杆身的衔接位置做圆角过渡处理，消除应力集中隐患，适配自行车车架与摇臂的铰接安装需求。材质渲染阶段，阻尼筒身赋予镀铬金属材质，调整反射参数模拟金属表面的高光质感，弹簧部分采用发黑弹簧钢材质，表现出哑光金属的厚重质感，两端密封件与缓冲垫赋予橡胶材质，调整粗糙度参数还原橡胶的哑光防滑特性，安装衬套部分采用工程塑料材质，区分不同部件的材质视觉差异。结构设计上充分考虑自行车骑行时的受力场景，阻尼杆与筒身之间设计有密封导向结构，保证避震往复运动时的顺滑度，弹簧预压量可通过端部的调节螺母进行调整，适配不同体重骑行者与不同路况的避震软硬需求。建模过程中对各配合部件做了干涉检查，确保弹簧压缩至极限行程时，各部件之间不会出现碰撞卡滞，阻尼筒的有效行程匹配弹簧的最大压缩量，避免出现阻尼杆触底或者弹簧并圈失效的问题。整体模型完整还原了自行车避震器的全部装配细节，各零件可单独拆分出工程图，能够直接用于结构验证、配件改装参考以及相关教学演示使用，结构比例严格参照市售成熟避震产品的尺寸参数，保证模型的实际参考价值。
