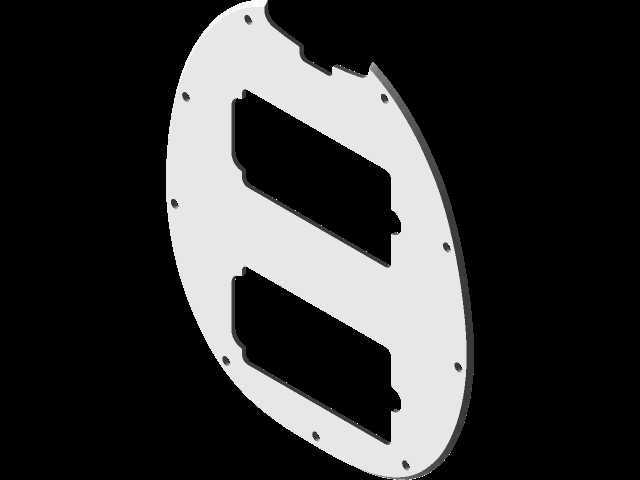

Stingray4HH电吉他护板结构复刻设计

在电声乐器的结构设计体系中，护板是直接影响乐器装配适配性、使用耐久性与外观一致性的核心零部件，本次复刻的Stingray 4 HH护板，针对2014款Ernie Ball Music Man Stingray 4 HH电吉他的安装边界做了全尺寸匹配，完全贴合原厂琴身的曲面轮廓与安装点位。从实际应用场景来看，这类双拾音器配置的电吉他多用于电声乐队现场演出、录音室音频录制场景，护板首先承担的是琴身正面的防护作用，避免演奏过程中拨片刮擦、手指长期摩擦对琴身漆面造成不可逆磨损，同时覆盖琴身正面的拾音器安装槽、电路走线空腔，将拾音器、电位器、档位开关等电路组件封闭在琴身内部空腔中，既可以减少外界灰尘、演奏时滴落的汗液进入电路仓造成元件氧化、接触不良，也能让琴身正面保持整洁的视觉效果，减少演奏时的剐蹭阻碍。

从功能特性层面拆解，这款护板采用双长条形拾音器开孔设计，完全匹配HH配置的双 Humbucker 双线圈拾音器的安装尺寸，开孔边缘做了贴合拾音器外轮廓的限位台阶，安装时拾音器可以直接嵌入开孔内，通过拾音器自带的调节螺丝与琴身内部的拾音器安装座连接，不需要额外在护板上做复杂的固定结构，既保证拾音器安装后的稳定性，也预留了拾音器高度调节的空间，方便演奏者根据演奏风格调整拾音器与琴弦的间距，获得不同的输出功率与音色表现。护板上的安装孔位完全对应原厂琴身的固定螺丝点位，孔位分布沿着护板的外轮廓均匀排布，每个孔位都做了沉头处理，安装后固定螺丝的头部可以完全沉入护板表面，不会出现凸起剐蹭演奏者手臂的情况，同时沉头结构也能让螺丝受力更均匀，避免长期使用后护板出现局部翘边、贴合不严的问题。

设计思路上，这款护板完全遵循原厂的曲面轮廓数据，因为Stingray系列电吉他的琴身正面并非完全平面，靠近琴颈连接的位置、琴身轮廓边缘都有平缓的曲面过渡，护板的背面做了与琴身曲面完全匹配的贴合弧度，安装后护板背面可以完全贴紧琴身表面，不会出现局部悬空、缝隙过大的问题，既可以避免缝隙处积灰，也能防止演奏过程中护板出现共振杂音，影响乐器的发声表现。护板的厚度控制在常规电吉他护板的标准范围内，既保证足够的结构强度，在长期使用、温度湿度变化的情况下不会出现变形翘曲，也不会因为厚度过大导致安装后突出琴身表面过多，影响演奏时的手部移动手感。

从安装边界来看，护板的外轮廓完全匹配琴身正面的护板安装凹槽，边缘与琴身凹槽的间隙控制在均匀的极小范围内，安装后不会出现边缘错位、突出琴身的情况；拾音器开孔的尺寸与位置严格对应琴身内部的拾音器安装位，安装后拾音器可以正好处于琴弦的正下方，不会出现偏移导致的琴弦拾音不均、输出音量不平衡的问题；护板上没有额外多余的开孔，完全对应原厂的电路布局，不需要对琴身做任何二次打磨、打孔修改，就可以直接替换原厂护板使用，适配维修替换、个性化改装的实际需求。对于乐器结构设计从业者来说，这类护板的建模核心在于曲面轮廓的精准度与孔位的位置公差控制，需要完全匹配琴身的三维曲面数据，才能保证安装后的贴合度，同时孔位的位置公差需要控制在极小范围内，避免出现安装孔错位、螺丝无法拧入的问题，建模过程中需要重点关注护板背面的贴合曲面与琴身曲面的一致性，以及沉头孔的深度、角度参数，保证螺丝安装后的平整度。
