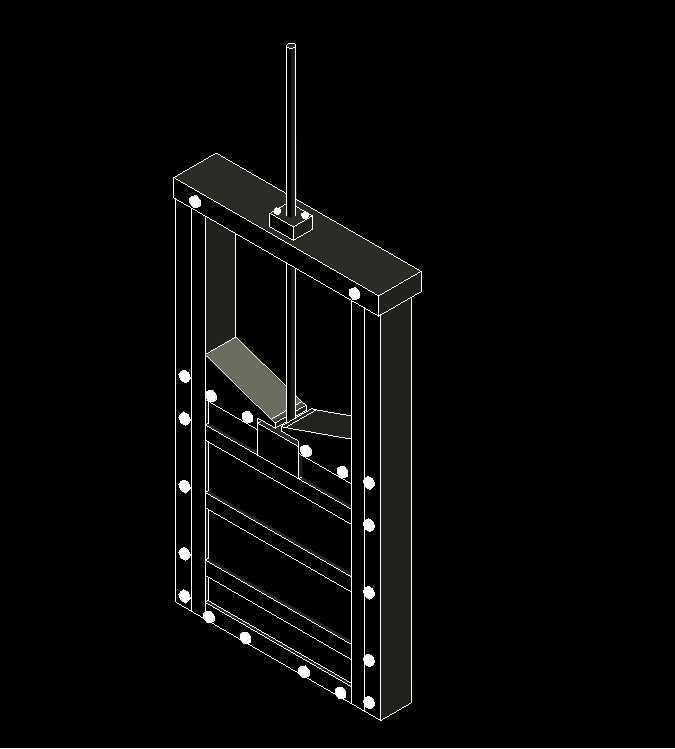

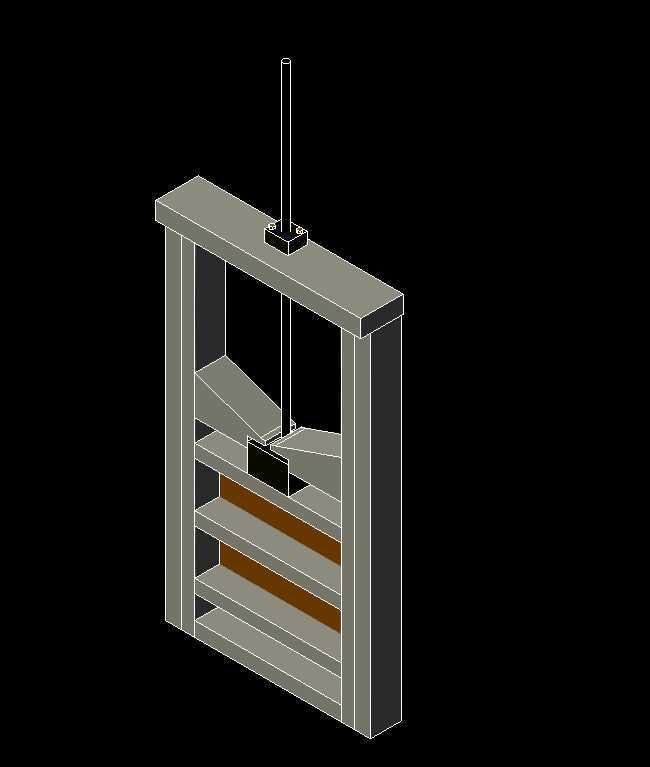

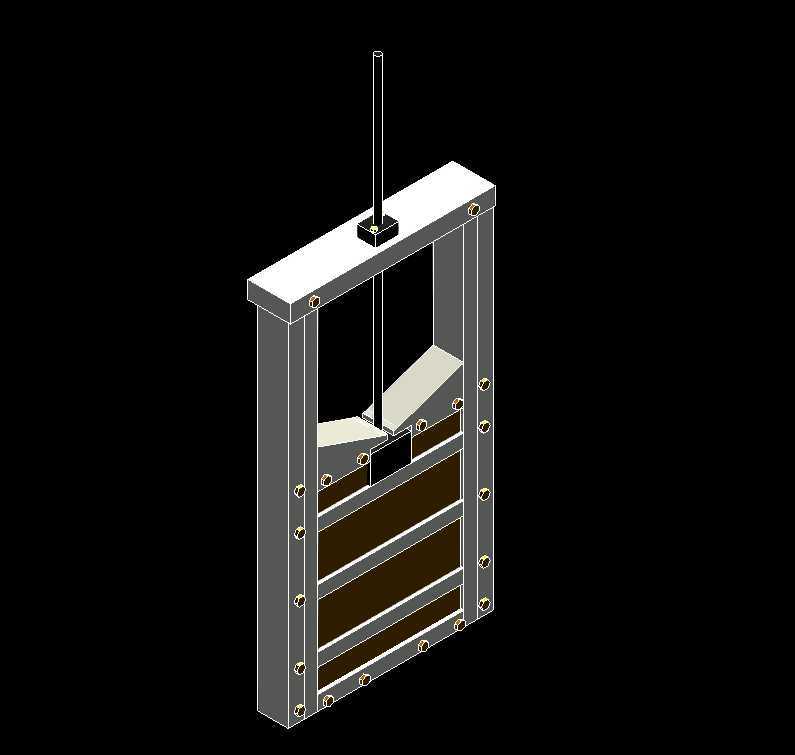

DN500渠道闸阀式钢制闸门三维结构

做市政给排水、小型水利构筑物设计的工程师，大多接触过渠道安装的插板闸，也就是常说的penstock，这类闸门不像大体积的弧形工作闸那样用在大型水利枢纽，更多是在厂区雨污分流管网、农田灌排支渠、污水处理厂工艺段渠道、小型水库放水涵洞口做截流、水位调节用，这次建模的DN500规格，刚好适配公称通径500mm的方形或圆形过水断面，是工程里用量不小的一个常规规格。

从实际使用场景倒推设计逻辑，这类闸门最核心的要求是关闭状态下的密封可靠性，以及启闭过程的顺畅度，毕竟很多现场的安装位置是在半地下的阀门井里，后期维护空间非常局促，如果结构设计不合理，后期闸板卡涩、密封漏水，处理起来要耗费大量人工。建模的时候首先确定的是整体框架结构，两侧的立式导向槽是整个构件的受力基准，槽体内侧要预留密封件的安装槽位，同时要给闸板的上下滑动留出合理的配合间隙——间隙太小，水里的泥沙、杂物很容易卡在槽缝里导致闸板提不动；间隙太大，密封面压合不紧，关闭后会出现渗漏。框架顶部的横梁是安装启闭杆的承载基础，要承受闸板升降时的竖向拉力，还有闸板全关时迎水面的水压力传递过来的弯矩，所以横梁和两侧立板的连接位置，建模时特意做了加厚的连接肋，避免长期受力后焊缝位置出现变形。

闸板本身的结构是整个设备的核心控水部件，DN500规格的闸板不需要做太厚的整体实心结构，那样会大幅增加整体重量，提升启闭力的要求，反而会增加配套启闭机构的成本。建模时采用的是周边加筋的板式结构，迎水面是平整的密封面板，背侧按照受力分布设置纵横加强筋，既保证迎水面的平面度满足密封要求，又能在承受0.1MPa左右常规工作水头的时候，不会出现明显的挠曲变形——如果闸板受压变形量超过密封件的压缩补偿范围，哪怕密封件材质再好，也会出现缝隙漏水。闸板和顶部启闭杆的连接位置，做了可微调的铰接结构，现场安装的时候可以通过调整连接螺栓的松紧，修正闸板的垂直度偏差，避免因为安装误差导致闸板在导向槽里偏磨。

安装边界的尺寸控制是这类闸门建模时最容易被忽略的点，很多新手建模只做主体结构，不考虑现场安装的操作空间。首先是框架两侧的法兰连接边，上面的螺栓孔位置要和渠道预埋的安装法兰孔位完全匹配，螺栓孔的间距按照通用给排水法兰的标准排布，预留足够的扳手操作空间，不能出现螺栓拧到一半被结构件挡住的情况。其次是启闭杆向上延伸的长度，要根据现场阀门井的操作平台高度确定，建模时预留了足够的接长段接口，方便现场根据实际埋深调整杆长，不需要二次切割焊接。还有导向槽底部的限位结构，要保证闸板落到全关位置时，刚好和底部密封座完全贴合，不会出现过位顶坏密封件，或者落不到位导致关不严的情况。

从功能特性上来说，这个规格的闸门因为通径不大，手动启闭就可以满足操作要求，不需要配套电动执行机构，整体成本更低，也更适合分散布置的小型控水点。密封件采用的是可更换的嵌入式结构，长期使用磨损后，不需要把整个闸门从渠道上拆下来，只需要把闸板提到最高位置，就可以在井内更换密封胶条，大幅降低后期维护的难度。框架和闸板的所有过水表面，都做了圆弧过渡处理，没有尖锐的直角结构，一是减少水流经过时的局部阻力，避免在闸后形成涡流冲刷渠道壁面，二是减少杂物挂附在结构上的概率，降低闸板卡涩的风险。

实际工程选型的时候，很多人会把这类插板闸和普通管道闸阀混淆，两者的安装边界和受力条件完全不同：管道闸阀是安装在封闭的管道系统里，受力是圆周方向均匀的，而渠道插板闸是单侧迎水受力，背侧是和大气或者下游水位连通，所以框架的结构强度计算逻辑完全不同，建模时的受力校核也是按照单侧均布水荷载来验算的，保证在最大工作水头下，结构的变形量在允许范围内。另外，安装时的预埋法兰平面度要求也比管道法兰更高，如果预埋法兰倾斜，会直接导致整个闸门的导向槽偏斜，后期操作必然出现卡涩，所以建模时特意在框架底部设置了三个调整顶丝的安装位，现场安装时可以通过顶丝微调框架的垂直度，降低对预埋施工精度的要求。

很多现场运行出现的问题，其实在设计建模阶段就可以提前规避：比如导向槽的顶部要做向外的喇叭口导向，哪怕闸板因为受力出现轻微偏移，落闸的时候也能顺着喇叭口顺利滑入槽内，不会出现闸板卡在槽顶落不下去的情况；还有启闭杆和顶部横梁的配合位置，要设置防尘防水的密封套，避免井内的潮气、泥沙顺着杆的间隙进入导向槽，磨损密封面和滑动面；螺栓连接的位置都预留了足够的防腐余量，因为这类设备大多安装在潮湿甚至有污水腐蚀的环境里，结构件的厚度要考虑长期腐蚀的裕量，不能只按理论受力计算的最小厚度来设计。
