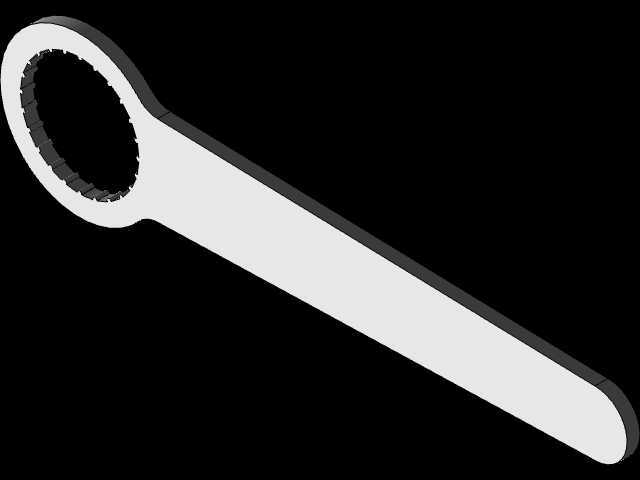

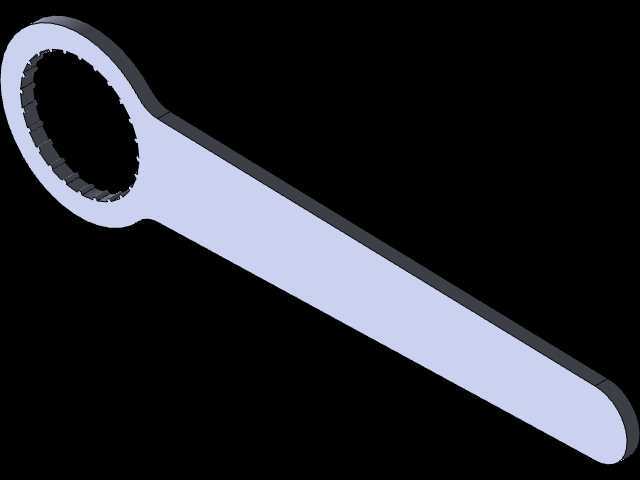

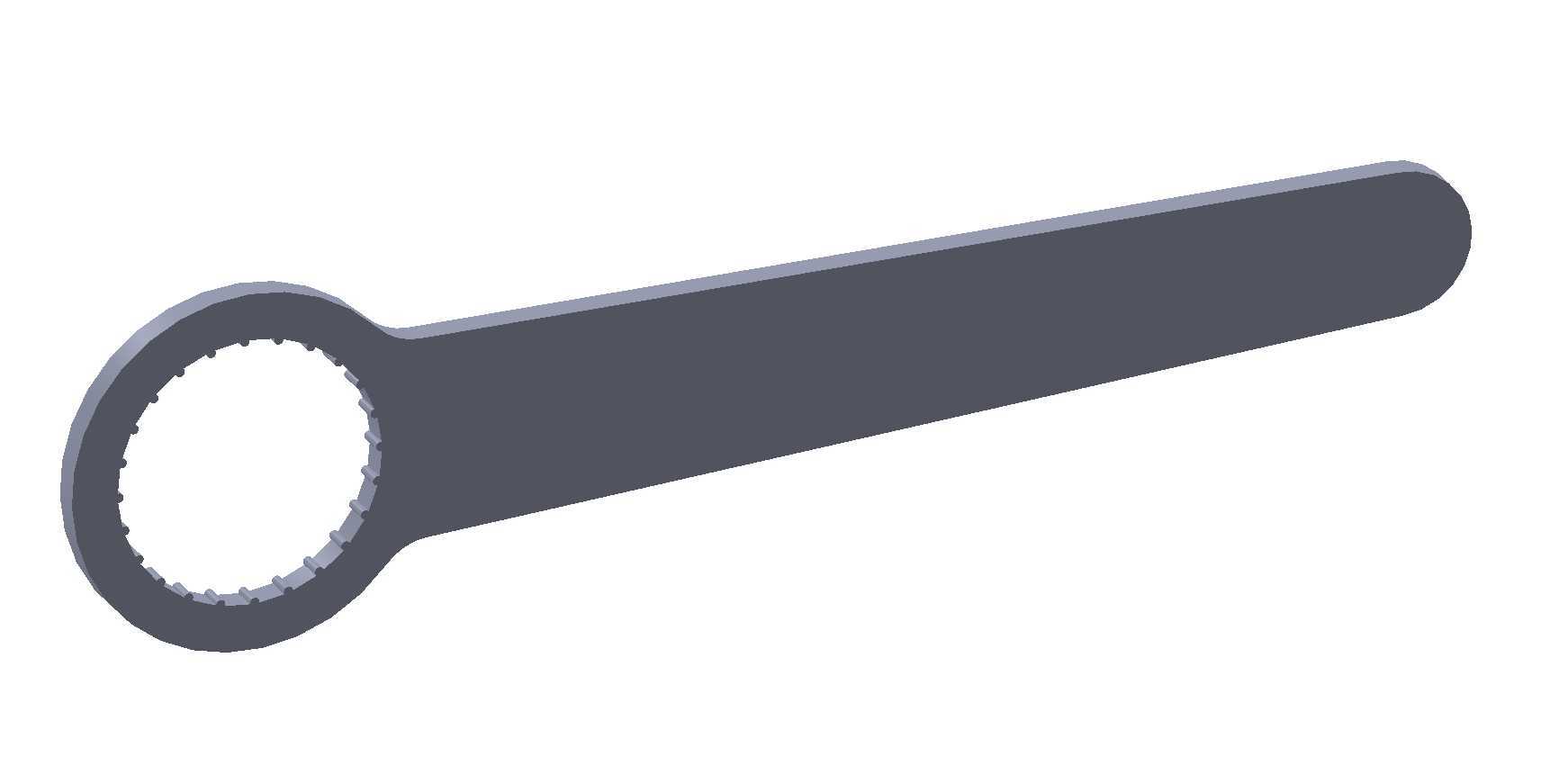

SRAM DUB五通碗24槽专用拆卸扳手

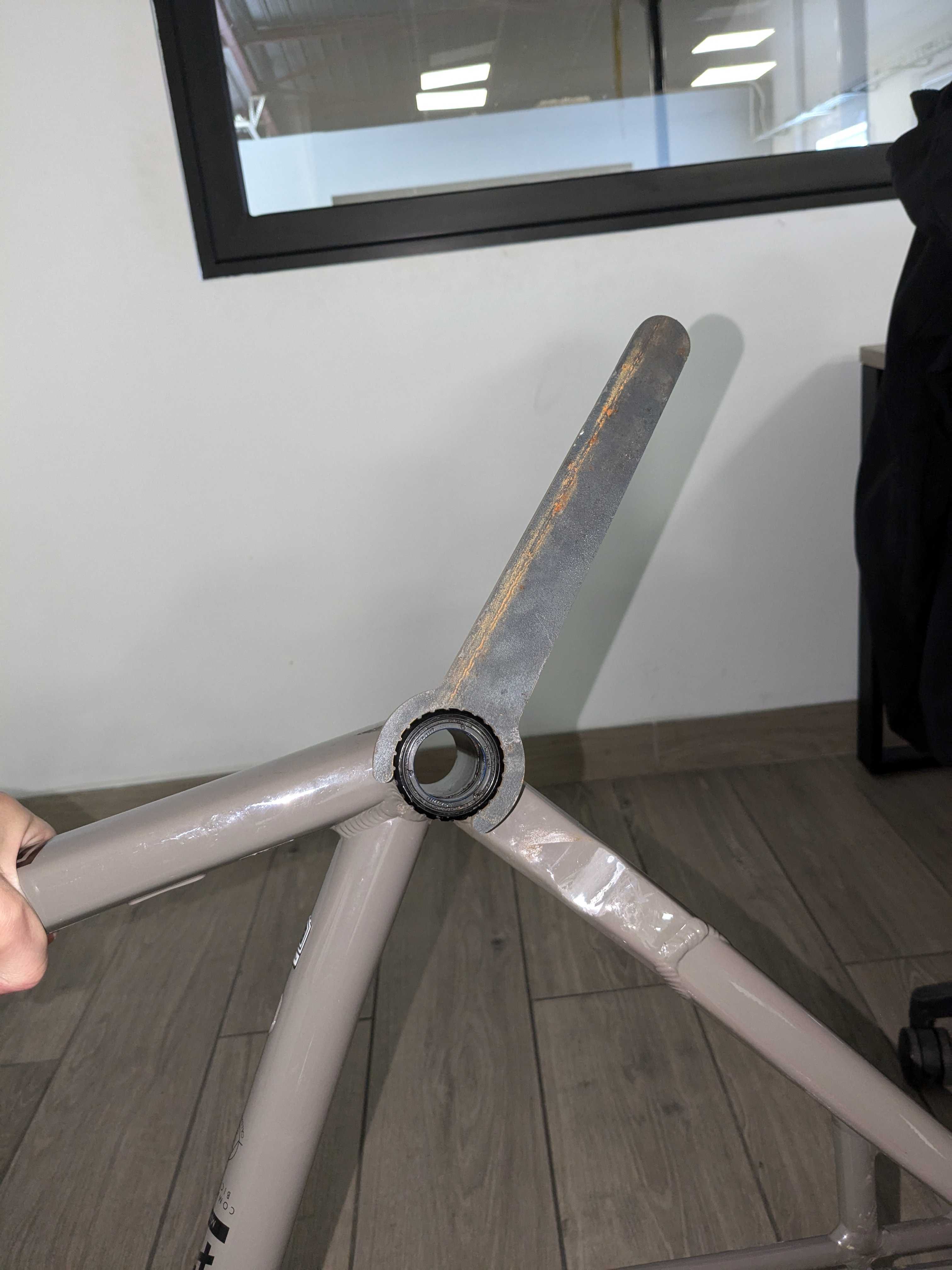

这款专用扳手是面向自行车传动系统维护场景开发的手动拆装工具，核心适配SRAM DUB规格46mm外径、带24个卡槽的五通碗部件拆装作业。在自行车整车装配、门店售后维修、个人骑行爱好者日常维护的场景中，五通部件作为连接车架与曲柄组的核心承载结构，长期使用后会因泥沙侵入、螺纹胶固化、受力形变出现拆卸困难的问题，普通活动扳手、勾型扳手无法匹配卡槽结构，极易在施力过程中打滑刮伤五通碗外缘，甚至造成车架五通螺纹损伤，带来不可逆的维修损失，这款专用扳手正是针对这一实际痛点完成结构设计。

从功能特性来看，扳手头部采用整环式内齿结构，24个凸齿的齿形、齿距完全匹配对应规格五通碗的卡槽轮廓，装配后齿面与卡槽实现全周贴合，施力过程中载荷均匀分布在所有卡槽接触面上，不会出现局部应力集中导致的卡槽崩裂、齿面滑脱问题。手柄部分采用直柄长力臂结构，力臂长度经过实际维修场景验证，既能够提供足够的拆卸扭矩，应对螺纹胶固化、长期锈蚀的五通碗拆卸需求，又不会因为力臂过长导致施力过载，损坏车架五通的内螺纹结构。手柄截面做了扁平化处理，边缘做圆弧过渡，握持施力时不会硌手，同时能够适配常规的套筒加力杆外接需求，针对锈蚀特别严重的工况，可以外接加力杆提升扭矩输出。

设计过程中首先明确了适配边界，头部内圈的啮合直径严格控制在46mm，24个凸齿的齿厚、齿深均按照五通碗卡槽的实际尺寸做公差匹配，啮合间隙控制在0.1mm以内，既保证能够顺利卡入卡槽，又不会因为间隙过大出现施力晃动。整体结构采用一体式成型设计，没有拼接焊缝、活动连接部件，整体强度能够满足最大200N·m的扭矩输出需求，完全覆盖自行车五通拆装的扭矩要求。头部与手柄的过渡区域做了大圆弧应力释放设计，避免长期施力过程中过渡位置出现应力集中断裂的问题，扳手整体做了表面发黑防锈处理，能够适应维修车间多油污、多水汽的使用环境，长期使用不会出现锈蚀卡滞的问题。

从安装与使用边界来看，这款扳手仅适配外径46mm、带24个均匀分布卡槽的SRAM DUB规格五通碗，无法兼容其他品牌、其他齿数、其他外径的五通部件，使用时需要先确认待拆卸五通碗的规格参数，将扳手头部的内齿完全对准卡槽推入，确认所有齿位完全卡合后再沿拆卸方向施力，禁止在齿位未完全卡合的状态下强行施力，避免损坏齿形或者五通碗卡槽。日常使用后需要及时清理扳手表面的油污、金属碎屑，在啮合齿面涂抹少量防锈油存放，能够有效延长工具的使用寿命。在实际维修作业中，搭配这款专用扳手能够大幅提升五通部件的拆装效率，相比使用通用工具敲击、撬动的拆卸方式，能够完全避免五通碗、车架螺纹的意外损伤，降低维修过程中的零件报废率，是自行车维修场景中针对该规格五通部件的必备专用工具。
