通讯类二维CAD绘图项目工程图纸

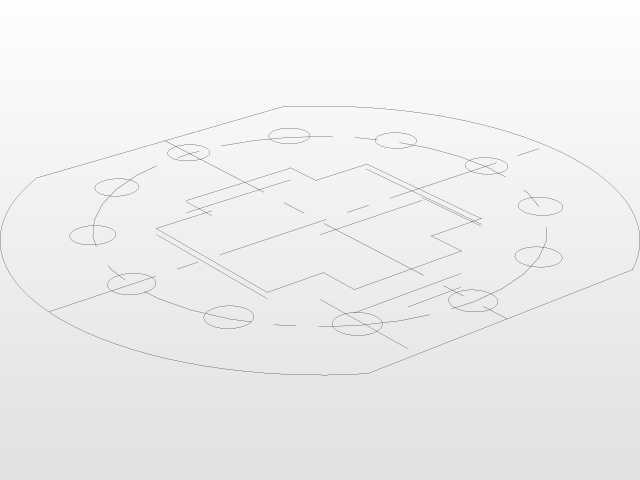

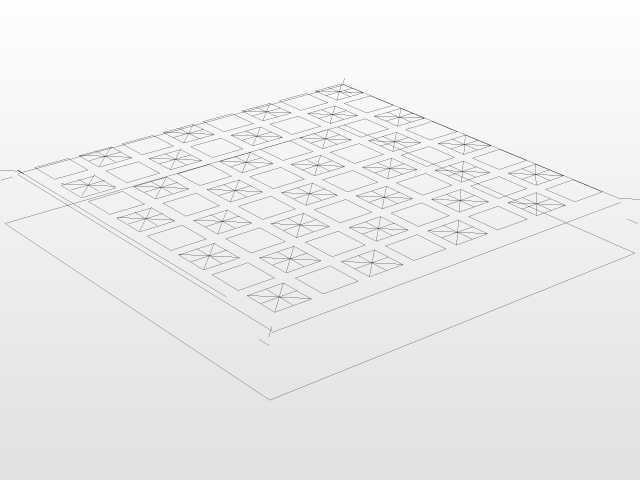

　　很多刚入行的绘图人员容易忽略安装边界的标注，只画部件本身的轮廓，到了现场才发现预留空间不足，要么需要重新裁切配套构件，要么要调整原有布线走向，反而增加了施工成本。从设计思路上来说，这类二维绘图不需要追求视觉上的美观，核心是信息传递的准确性，不同功能的线条要做明确区分：通讯传输线缆用实线标注走线路径，预留扩展点位用虚线做标识，接地保护的线路要单独用规定线型标注，同时在对应位置标注清楚线缆的规格、弯曲半径要求，避免施工时线缆弯折过度造成信号传输损耗。针对户外应用的通讯配套构件，图纸上还要明确标注安装基面的承重要求、防腐处理范围，比如楼顶安装的通讯固定支架，要在图纸上标注清楚支架与屋面防水层的衔接处理方式，避免后期安装造成屋面渗漏。在通讯设备配套工程的现场实施环节，二维CAD绘图是衔接前期方案与现场落地的核心载体，不同于三维模型侧重立体装配关系的展示，这类二维图纸需要直接对接现场施工、部件加工、点位排布的实际需求，每一根线条的标注、每一处边界的划定，都直接影响后续通讯设施的安装精度与运维效率。日常做这类通讯类二维绘图时，首先要锚定实际应用场景的边界，不管是户外通讯基站的配套管线排布，还是室内通讯终端的点位预留，图纸首先要明确安装基面的尺寸公差，比如墙面安装的通讯模块，要在图纸上标注清楚安装孔位的中心距、孔深要求，以及与周边强电管线的安全间距，避免现场施工时出现管线交叉、孔位错位的问题。

　　在设备实际用途层面，这类二维图纸是现场施工人员唯一的作业依据，所以图纸上的尺寸标注要形成完整的闭环，不能出现开放式的尺寸链，比如从安装基准面到第一个固定孔位的距离、孔位之间的间距、最末端构件到基准面的总长度，要能互相校核，避免标注累积误差造成整体安装偏移。之前做过的一个室内通讯点位排布项目，最初的图纸只标注了点位相对于墙面的距离，没标注相对于地面的高度，现场施工时不同施工人员按照自己的经验定高度，最后一排终端点位高低差超过了五厘米，后期验收不通过只能重新打孔调整，耽误了一周的工期，这也让我在后续绘图时，会反复核对每个安装点位的三维边界尺寸，哪怕是二维图纸，也要把水平、垂直两个方向的定位尺寸全部标注完整。

　　针对通讯设备的散热需求，二维图纸上还要明确标注设备周边的预留散热空间，比如壁挂式通讯中继设备，要标注清楚设备上下方预留的通风间距，不能紧贴吊顶或者地面安装，避免设备运行时热量堆积造成元器件老化加速。另外，图纸上还要明确标注后期运维的操作空间，比如设备检修门的开启方向、打开后需要占用的空间范围，避免后期安装其他配套设施时挡住检修通道，造成运维时需要拆除周边构件。在绘图的细节处理上，不同材质的构件要在图纸上用对应的填充图案做区分，金属固定件、塑料穿线套管、密封胶条这些不同材质的部分，用标准的填充样式标识，现场施工人员拿到图纸就能快速区分不同构件的材质要求，不用反复对照材料表核对。

　　对于需要现场焊接的部位，要在图纸上标注清楚焊缝的高度、焊接要求，以及焊后的防腐处理范围，避免现场焊接时随意处理，造成焊接部位后期锈蚀脱落。很多时候这类二维图纸还要和现场的土建基础做对接，所以图纸上会明确标注和土建预留点位的衔接要求，比如预埋穿线管的伸出长度、预埋接地端子的位置，确保通讯设备安装时能直接和土建预留部分对接，不需要二次破坏建筑结构。做这类工程绘图时间久了就会发现，好的二维图纸不是线条画得多么规整，而是能让拿到图纸的施工人员不需要额外询问设计人员，就能清楚知道每个部位的安装要求、尺寸边界、材质标准，从根源上减少现场的沟通成本和返工概率。针对通讯线路的防护要求，图纸上还要标注清楚穿线管的弯曲位置、过线盒的设置点位，比如线路转弯角度超过九十度时，必须在转弯处设置过线盒，方便后期穿线和线路更换，这些细节如果不在图纸上明确标注，现场施工时很容易为了省事直接弯死弯穿线，后期线路出现故障根本无法更换。另外，图纸上还要标注清楚所有外露构件的圆角处理要求，避免尖锐边角划伤施工或者运维人员，这些安全相关的细节，是工程绘图里绝对不能遗漏的部分。
