双列组合式肋木架健身器材结构设计

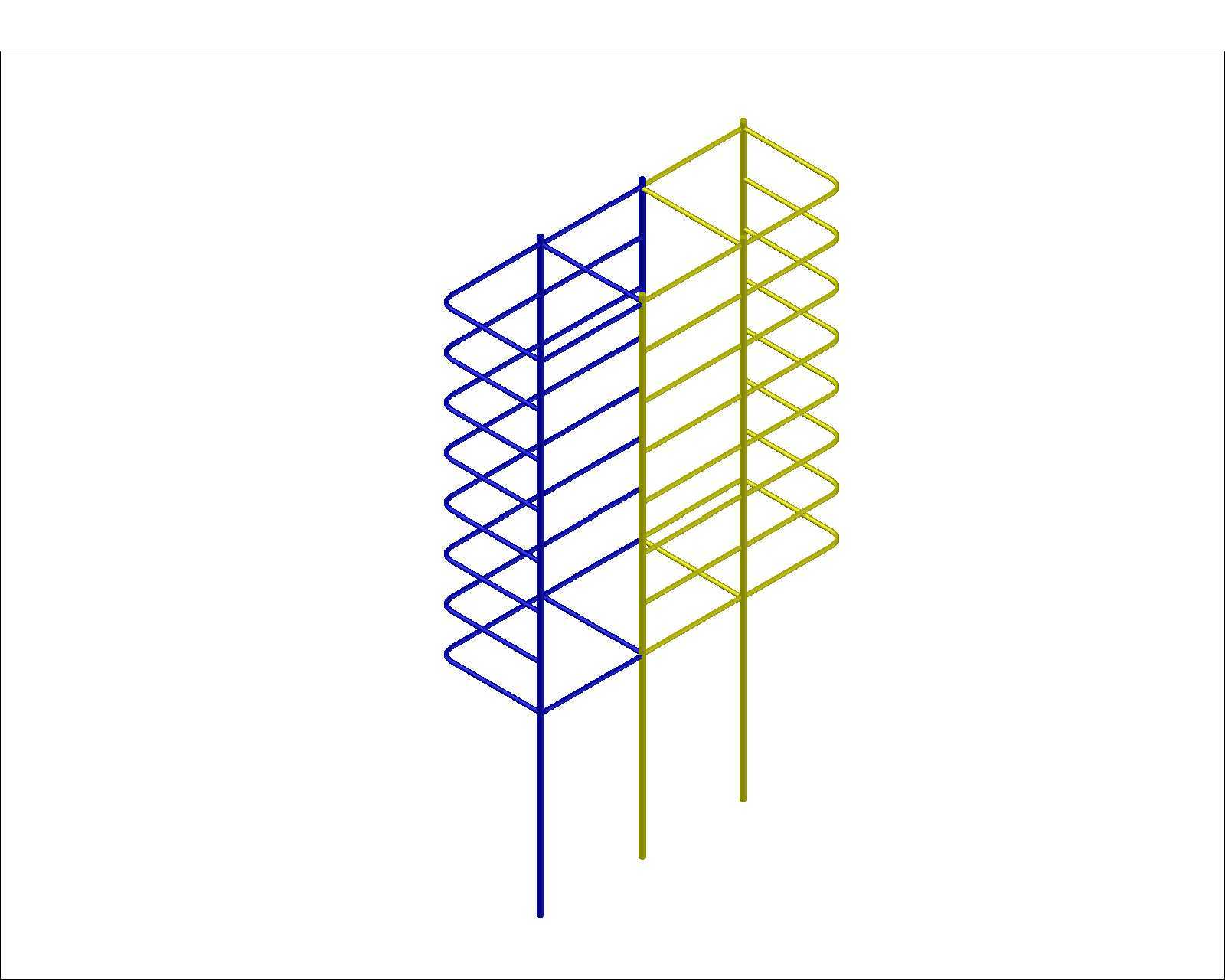

该结构为双列并行排布的肋木训练架，整体采用圆管型材搭建而成，主体框架由垂直承重立柱与多层水平横杆组成，两列架体并排设置，可同时满足多名使用者开展不同类型的训练活动。从实际应用场景来看，这类架体多布置于室内健身场馆、学校体育训练室、社区公共健身区以及专业运动康复场所，能够适配不同年龄段人群的躯干拉伸、肢体力量训练、协调性练习需求，也可作为体操、舞蹈等专项训练的辅助支撑设施。

从功能特性层面分析，架体的水平横杆沿垂直方向等间距排布，每根横杆均可作为握持、踩踏、支撑的受力点，使用者可根据训练动作的需求选择不同高度的横杆，完成压腿、引体向上、悬垂举腿、攀爬、肢体固定拉伸等多种动作，双列排布的设计既可以划分独立训练空间避免使用者相互干扰，也可在开展双人配合训练时提供相邻的支撑点位，提升场地使用效率。垂直立柱作为核心承重构件，承担全部竖向荷载与训练过程中产生的水平侧向力，底部直接与安装基础面固定，保证架体在承受动载荷时不会出现倾覆、晃动的问题。

设计过程中首先需要明确使用场景的载荷要求，按照单人训练时的最大动载荷乘以安全系数计算单根横杆的承重阈值，同时考虑多人同时使用时的总载荷对整体框架刚度的影响。型材选型上，垂直立柱选用直径更大、壁厚更厚的圆管，保证长细比控制在合理范围内，避免受压时出现失稳变形；水平横杆选用直径适配人手握持尺寸的圆管，表面做防滑处理，横杆与立柱的连接节点采用满焊工艺，焊接位置做打磨平滑处理，避免尖锐棱角对使用者造成磕碰伤害。两列架体之间预留足够的操作间距，保证使用者在架体一侧完成大幅度动作时不会与另一侧架体或人员发生碰撞。

安装边界方面，架体的整体高度需要适配室内场地的净高要求，顶部与天花板预留足够的安全距离，避免使用者在做向上攀爬动作时头部碰到顶部结构；架体的横向总宽度根据安装场地的可用墙面或地面空间确定，底部固定点需要与建筑结构层可靠连接，若安装在地面则需要采用膨胀螺栓穿透装饰层固定到混凝土结构基层，若靠墙安装则需要在架体上部增加与墙面的连接固定点，进一步提升整体稳定性。横杆的间距设置兼顾不同身高使用者的需求，最底部横杆距离地面的高度适配脚部踩踏的舒适高度，最顶部横杆的高度满足成年人做悬垂动作时脚部不会触碰地面的要求，相邻横杆的间距控制在合理范围，既保证攀爬时步幅适中，也避免间距过大导致拉伸时关节过度屈曲。

从结构细节来看，架体的所有杆件端部都做封堵处理，避免内部进入杂物造成锈蚀，同时也能防止尖锐的管材端口划伤使用者；整体表面做防腐涂装处理，不同列的架体采用差异化的颜色区分，既可以提升视觉辨识度，也能帮助使用者快速区分训练区域。框架的整体重心控制在底部支撑面的中心位置，即使在承受偏载的情况下，架体的抗倾覆系数也能满足安全使用要求，不需要额外增加配重结构。在实际建模过程中，需要对每个连接节点的焊缝位置做细化处理，模拟真实焊接后的结构形态，同时验证不同受力工况下的杆件变形量，确保横杆在承受集中载荷时的挠度在允许范围内，不会出现明显的弯曲变形，长期使用后也不会出现连接节点松动的问题。
