斜撑式足球场地球门框架结构设计

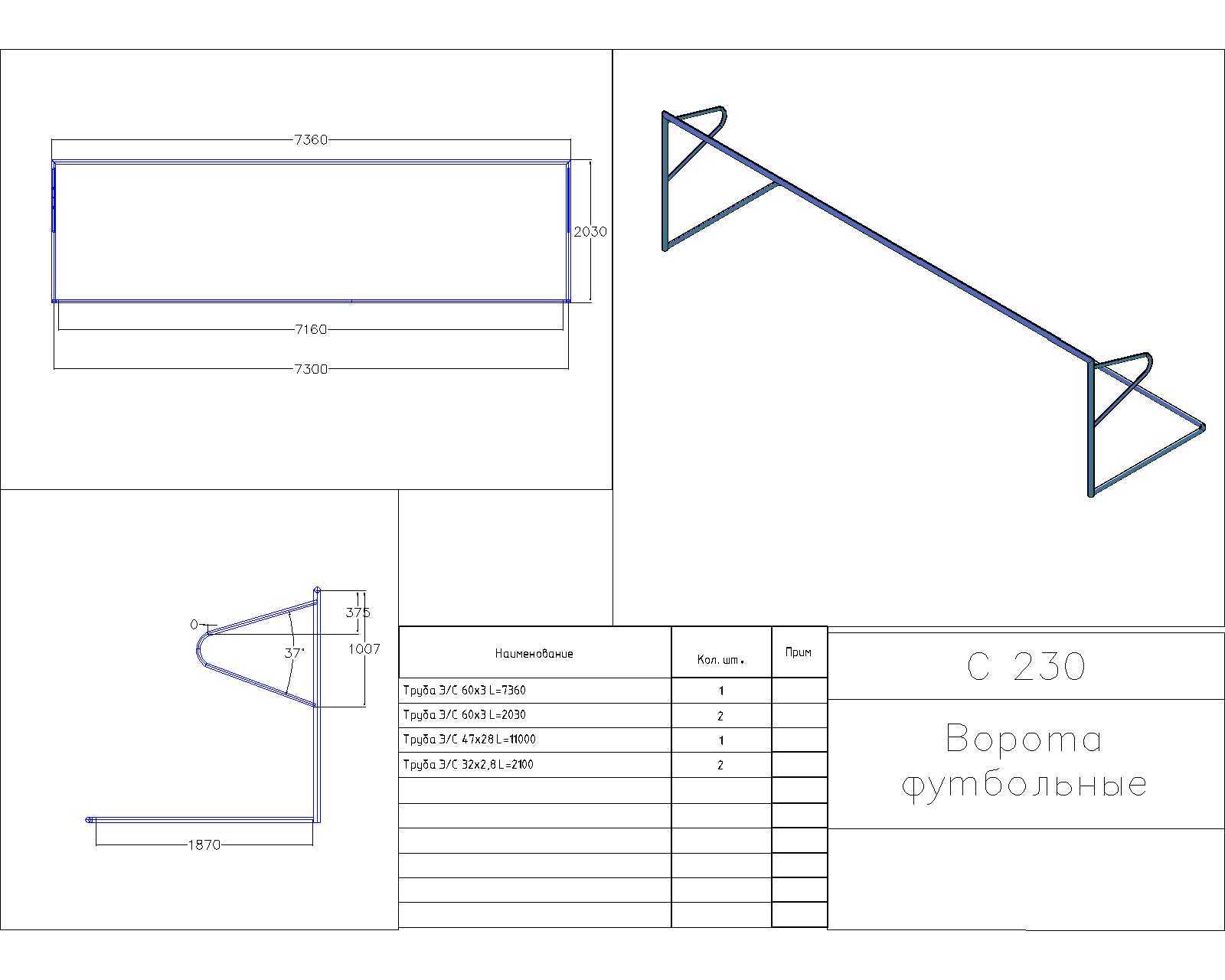

　　这套斜向支撑的框架结构，核心服务于室外运动场地的球门类设施搭建，从结构形式来看，采用三角形稳定受力逻辑，将门框主体与后部斜撑杆件做一体化连接，能够承受日常使用中来自球体的反复冲击载荷，同时适配户外长期放置的抗风、抗形变需求。从实际安装边界来看，结构横向总跨度控制在7300mm区间，纵向进深方向从门框立面到后部支撑端点的距离为1870mm，立面门框的有效高度为2500mm，所有杆件的连接节点都做了三角加强处理，避免焊接或栓接位置出现应力集中导致的结构变形。

　　设计过程中优先考虑了现场安装的便捷性，所有杆件的下料尺寸都做了标准化标注，侧视方向的斜撑角度经过受力验算，37度的斜向支撑角度既能够保证足够的纵向抗冲击能力，也不会过度占用场地后方的通行空间，框架端部的环形加强结构，是为了匹配球网的挂装点位，预留的挂接位置均匀分布在门框上下横梁与两侧立柱的边缘，能够保证球网安装后张紧度均匀，不会出现局部松垮的情况。从应用场景出发，这类框架结构不仅可以用于标准足球场地的球门搭建，也可以通过尺寸缩放适配五人制、七人制等小型场地的球门需求，结构本身采用等截面管材拼接，材料选型上可以根据使用场景选择普通碳钢喷塑或者不锈钢材质，前者适配普通校园、社区运动场地的成本控制需求，后者能够满足沿海高湿、高盐雾环境下的长期使用要求。

　　结构的受力传递路径非常清晰，正面承受的冲击载荷会通过两侧立柱传递到下部的落地端，同时通过斜向支撑杆件将部分载荷分散到后部的地面固定点，两个受力点形成的稳定支撑面，能够避免球门在受到正面冲击时出现前倾或者侧翻的安全隐患。在细节设计上，所有杆件的端部都做了封闭处理，避免户外使用过程中雨水、杂物进入管材内部造成锈蚀，下部落地端预留了地脚螺栓的安装孔位，可以根据场地地面材质选择膨胀螺栓固定或者预埋焊接的安装方式，适配硬化地面、天然草坪地面等不同的场地基础条件。

　　图纸中附带的材料明细表对不同长度的管材做了明确的分类标注，现场施工时可以按照表内的尺寸直接下料，不需要二次复核角度，大幅降低现场安装的技术门槛，斜撑与主门框的连接位置采用相贯线切割处理，保证杆件拼接时的贴合度，焊接完成后打磨焊缝做圆滑过渡，既能够提升整体结构的外观一致性，也能够避免尖锐棱角造成的运动磕碰损伤。从结构冗余度来看，整体框架的管材选型在满足强度要求的前提下控制了自重，方便场地调整时的整体搬运，不需要大型吊装设备，3-4名现场工作人员即可完成移位与重新固定，适配部分多功能场地需要临时转换使用功能的需求。
