长跨度格栅式仓储承载构件结构设计

本次设计的长跨度格栅式承载构件，主要面向大进深仓储空间的高位货架作业场景，适配自动化立库与人工拣选混合作业的库区布局，解决传统整板式货架层板自重过大、跨距受限、通风散热性差的实际工程问题。从实际使用场景来看，这类构件常应用于常温仓储区的轻中载货品存放，可承载箱装电子元器件、袋装工业辅料、规整包装的通讯配套器材等单元载荷，单格承载区间覆盖50kg到200kg的常规仓储载荷需求，构件本身的镂空结构能够满足库区消防喷淋的穿透要求，避免层板遮挡导致的消防盲区，同时镂空结构可减少积尘，适合对仓储洁净度有一定要求的电子类货品存放场景。

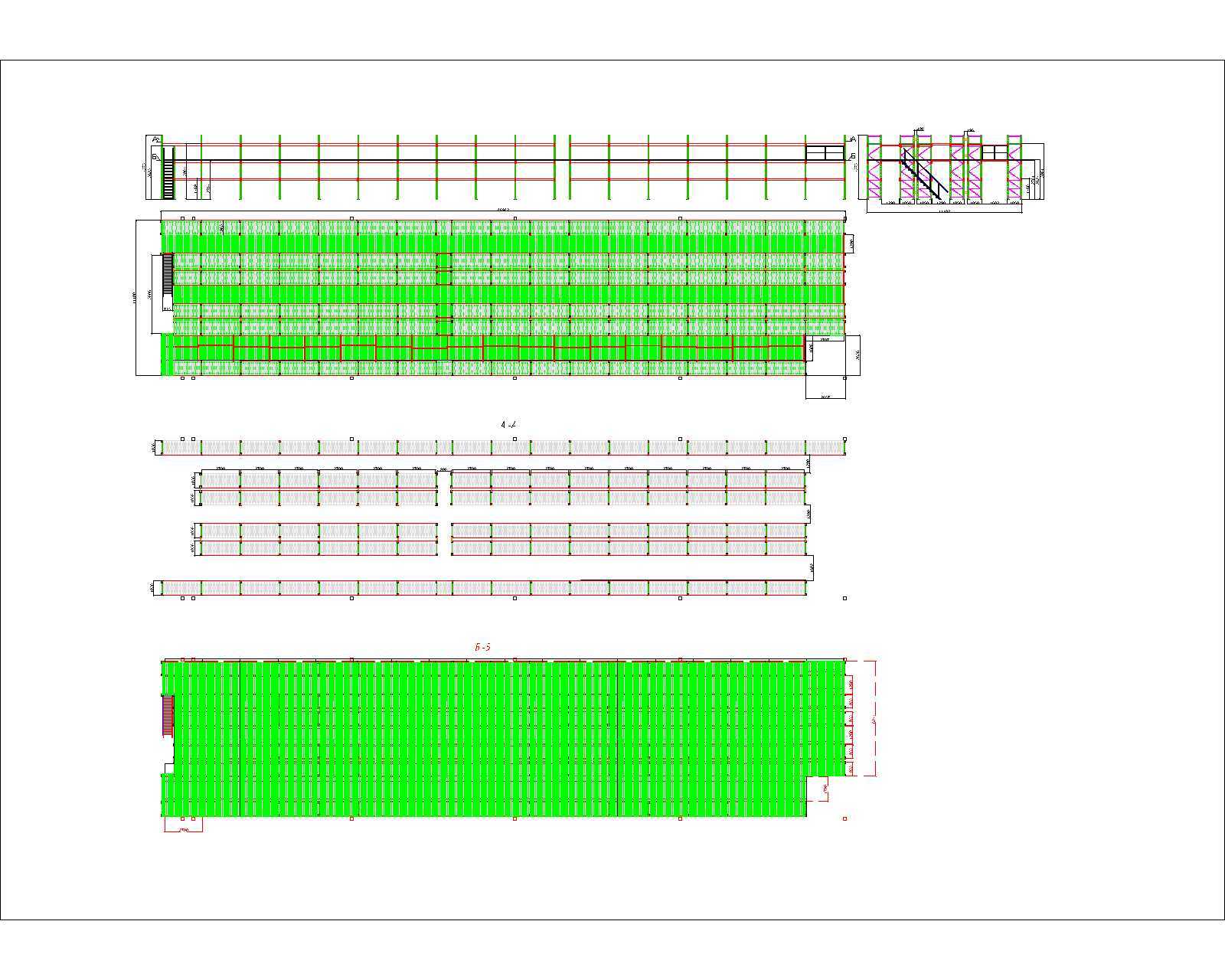

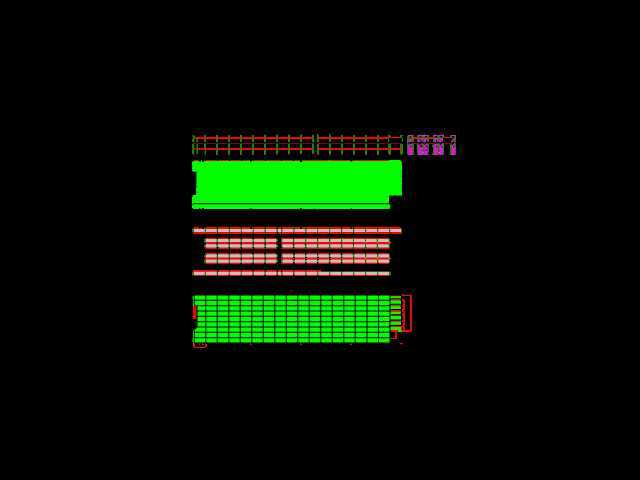

从设计思路层面，整个构件采用模块化分块设计思路，将整幅长跨距层板拆分为多段标准格栅单元，单元之间采用嵌入式拼接结构，无需额外焊接或螺栓固定即可完成现场组装，大幅降低现场安装的工时成本，同时单块格栅单元的重量控制在单人可搬运范围内，无需借助起重设备即可完成层板的拆装调整，适配仓储场景中经常需要调整层间距的灵活使用需求。格栅的筋条采用等间距排布设计，筋条间距经过反复校核，既保证常见尺寸的仓储周转箱不会出现卡滞、掉落的问题，又最大化减少材料用量，控制构件整体自重。主承载边梁采用内卷边槽型结构，在不增加板材厚度的前提下提升截面惯性矩，提升长跨距下的抗弯能力，避免满载情况下出现过大的下挠变形，边梁端部设计有挂接卡口，可直接卡入货架立柱的蝴蝶孔或P型孔内，挂接间隙控制在0.5mm以内，减少层板安装后的晃动量，提升货架整体的稳定性。

从外形尺寸与安装边界来看，整幅构件组装完成后总长度适配常规2.7米柱距的重型货架立柱片，宽度适配1米进深的货架横梁间距，安装后层板上表面与横梁上表面齐平，无突出结构，不会对货品的推拉搬运造成阻碍。构件底部设计有横向加强筋，加强筋的排布位置对应货品堆放时的主要受力点，也就是周转箱的底部支撑位置，避免局部载荷过大导致格栅筋条变形。格栅的表面处理采用静电喷塑工艺，设计时预留了喷塑层的厚度公差，所有拼接配合面的尺寸都预留了0.1mm的涂层余量，避免喷塑后出现拼接过紧无法装配的问题。边梁的挂接齿深度经过力学计算，保证在满载偏载的情况下，挂接位置不会出现脱开风险，同时挂接齿的倒角设计方便安装时快速对位，降低现场安装的对位难度。

在功能特性上，该格栅构件除了基础的承载功能外，镂空结构可配合库区的通风系统实现层间空气流通，对于存放有温湿度要求的货品时，可减少层间的温湿度差，避免局部凝露导致货品受潮。同时格栅结构的通透特性方便仓储管理人员从下方直接观察上层货品的存放情况，无需登高即可快速盘点库存，提升仓储盘点的作业效率。构件的所有棱边都做了圆角钝化处理，避免安装和搬运过程中划伤作业人员，所有焊接位置都设计在构件的非接触面，焊接后打磨平整，不会出现突出的焊瘤影响货品放置。针对不同的载荷需求，设计时预留了参数化调整接口，可通过调整筋条厚度、筋条间距、边梁截面尺寸快速衍生出不同承载等级的系列构件，无需重新进行整体结构设计，大幅缩短同系列产品的开发周期。在安装边界的校核上，充分考虑了货架立柱的安装公差、横梁的水平度公差，挂接结构设计有±3mm的调节余量，可吸收货架安装时的累计误差，避免出现因加工或安装误差导致层板无法装配的问题。
