户外儿童闯关迷宫钢架结构装置

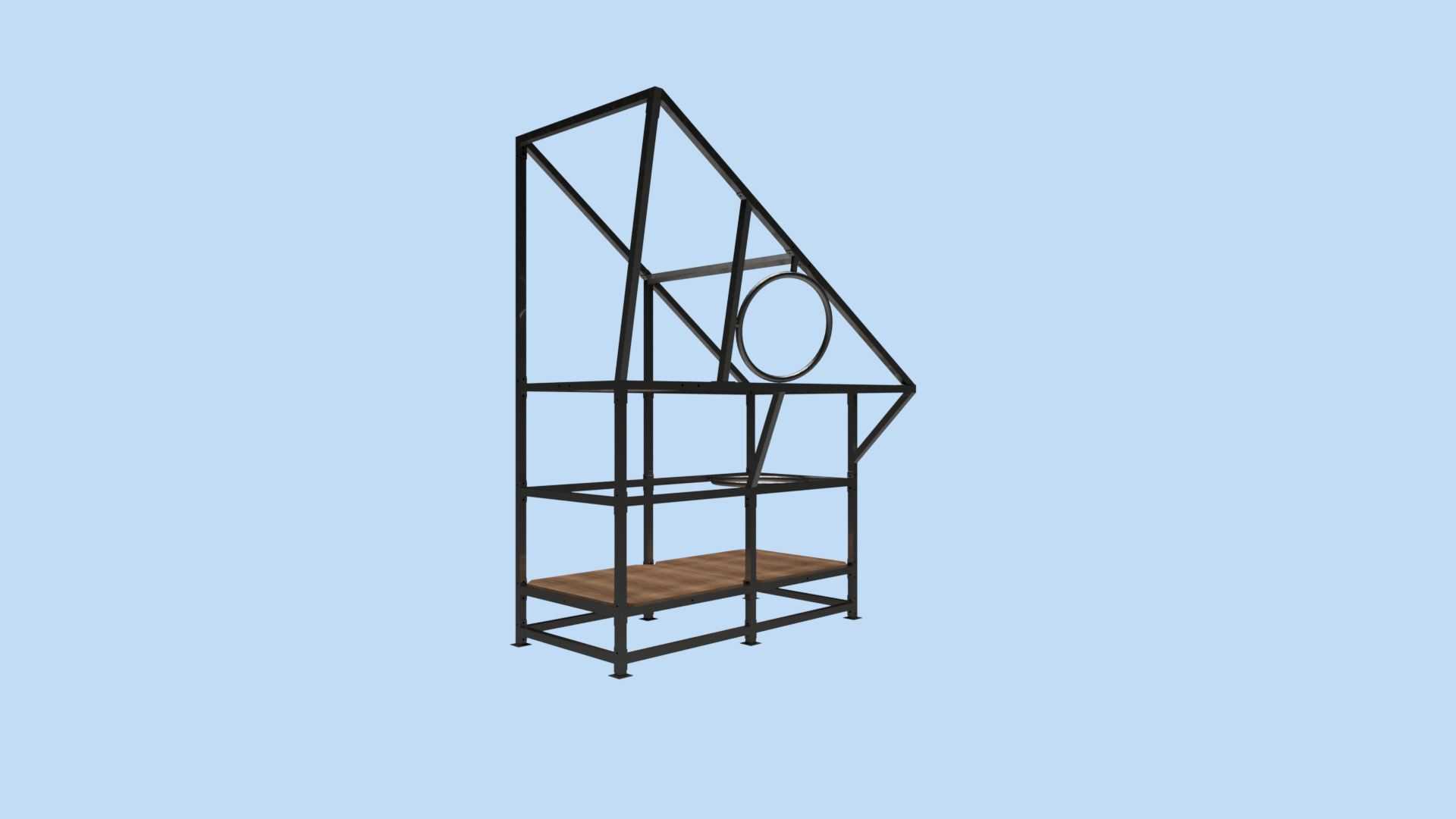

　　该结构属于户外儿童游乐场景下的闯关类迷宫承载钢架，主要应用于户外亲子营地、郊野游乐区域、少儿户外拓展场地的迷宫类闯关环节搭建，作为迷宫路径的支撑骨架与功能模块安装载体使用。从结构设计逻辑来看，整体采用方管型材作为主受力构件，通过焊接拼接形成稳定的空间桁架体系，底部设置带调平脚垫的支撑脚，可适配户外不平整的铺装或硬化地面，避免架体出现倾斜晃动的问题。架体分层设计，底层预留木质踏板安装位，可作为闯关过程中的停留、跨越平台，中层设置横向格挡杆件，用于固定迷宫挡板、障碍环等功能配件，上层斜向延伸的桁架段可搭配网面、布面围挡形成封闭通道，侧面预留的圆形安装位可固定穿越环、障碍圈等闯关道具，满足不同难度的迷宫路径设计需求。

　　从安装边界来看，架体整体落地占用面宽约1.2米，纵深约0.8米，总高度约2.4米，安装时需保证底部支撑脚与硬化地面的接触面积不小于单脚垫面积的1.2倍，若安装在草地等软质地面，需在脚垫下方增设预埋钢板或混凝土垫块，避免长期使用后出现沉降偏移。结构受力计算上，主竖杆采用40402mm规格方管，横向连接杆采用30301.5mm方管，整体可承受单侧不超过50kg的水平推力，满足儿童攀爬、倚靠过程中的受力需求，所有焊接位置均做满焊处理，焊后打磨毛刺做喷塑防锈处理，适配户外多雨、暴晒的使用环境，避免长期使用后出现锈蚀脱焊的问题。

　　架体的模块化设计思路，可实现多组同规格架体的拼接组合，通过不同的排列方式搭建出不同路径长度、不同难度的迷宫路线，无需额外定制连接件，仅需通过配套的角码螺栓即可完成相邻架体的固定，大幅降低现场安装的施工难度。在功能拓展性上，架体各层的横向杆件预留了标准间距的安装孔位，可根据运营需求加装障碍门、绳网、铃铛触发装置等不同的闯关配件，无需对主架体进行二次切割焊接，适配不同年龄段儿童的闯关难度调整需求。底部木质踏板采用防滑防腐处理的实木多层板，通过螺栓与架体底部的横向支撑梁固定，踏板表面做防滑纹路处理，避免儿童跑动过程中出现滑倒问题，踏板与地面的预留高度为15cm，既可以避免地面积水浸泡踏板，也能防止儿童在跑动过程中脚部卡入踏板与地面的间隙。

　　架体顶部的斜向桁架段，除了固定围挡之外，还可加装标识牌、灯光提示装置，用于迷宫路径的指引与关卡提示，整体结构无尖锐外漏的棱角，所有杆件端部均做封头处理，避免儿童在跑动闯关过程中出现磕碰划伤的问题。
