消防水带卷盘安全警示标识三维设计

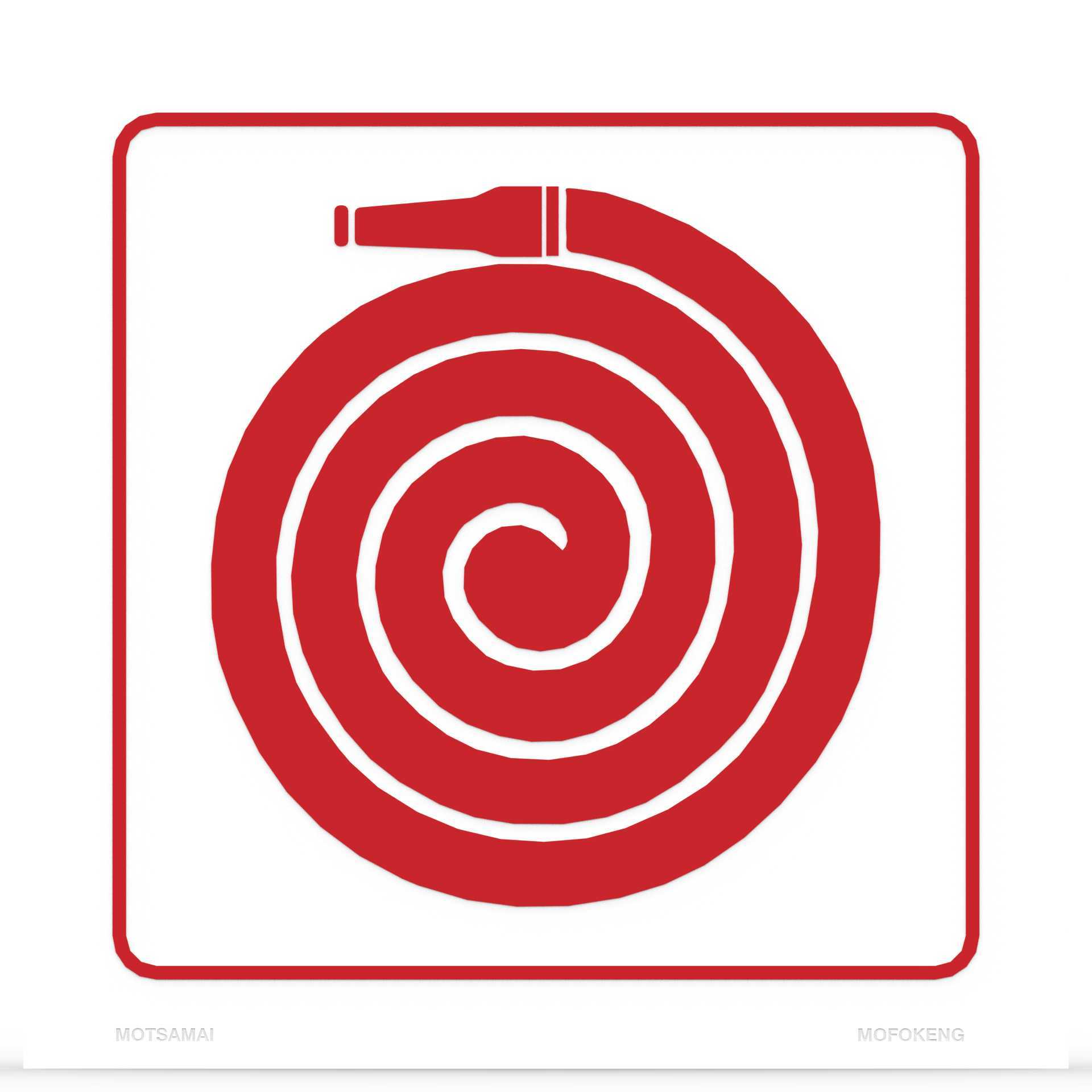

在各类民用建筑、工业厂房、商业综合体的消防系统布设场景中，消防水带卷盘是扑救初期火灾的核心便携消防设施，其点位标识的清晰合规性直接影响火情发生时的设备取用效率，本次设计的消防水带卷盘安全标志，正是服务于这类消防设施的点位指引需求。从实际工程应用来看，这类标识通常设置在消防水带卷盘安装点位的正上方或侧方醒目位置，需保证在常规照明、应急照明甚至一定烟雾浓度的环境下都具备足够的识别度，因此设计阶段优先采用了高对比度的红白色彩搭配，红色边框与红色水带图形在白色基底上形成强烈视觉冲击，符合消防安全标识的通用色彩规范，能够让现场人员在远距离或视线受阻的情况下快速定位消防设施位置。

设计过程中充分参考了消防安全标志的通用设置规范，图形部分采用螺旋盘卷的水带搭配端部接口的写实简化造型，没有多余的装饰元素，保证图形语义的直白明确，即使是未经过专业消防培训的人员，也能通过图形快速识别标识对应的设施类型，避免火情发生时因标识识别障碍延误处置时机。标识的外框采用圆角矩形设计，既符合常规安全标识的外形惯例，也能避免尖锐边角在人员密集场所造成磕碰风险，适配走廊、楼梯间、车间通道等各类安装场景的使用需求。

从安装边界来看，该标识的外形尺寸为190mm×190mm，属于中小型点位标识，安装时需保证标识中心距离地面高度在1.5m-1.8m区间，与消防水带卷盘的水平距离不超过0.5m，确保标识指向的设施与标识本身形成明确的对应关系，不会与周边其他消防设施标识产生混淆。建模阶段对图形线条的粗细做了统一规范，水带螺旋线条的宽度保持一致，接口部分的造型比例经过反复调整，既保留了水带接口的识别特征，又不会因细节过多导致小尺寸下图形模糊，适配不同打印制作工艺的精度要求，无论是采用PVC板印刷、亚克力雕刻还是反光膜贴附工艺，都能保证图形的清晰完整。

在功能特性层面，该标识除了基础的点位指引作用外，还承担着消防设施合规性提示的作用，在各类消防验收场景中，清晰规范的设施标识是验收检查的必备项，设计时严格遵循了安全标识的图形比例要求，红色区域的占比、图形与边框的留白距离都经过精确计算，避免因比例失调导致标识不符合规范要求。不同于通用的文字提示标识，图形化的标识不存在文字识别障碍，能够适配不同文化程度、不同语言背景的人员识别需求，在人员流动性较大的商业场所、工业厂区都能稳定发挥指引作用。建模过程中对标识的安装预留位也做了对应设计，标识背部可适配双面胶粘贴、螺丝固定、挂装等多种安装方式，模型中预留的安装点位标记能够直接指导后期的安装施工，减少现场安装的定位调整工作量。

从结构设计的细节来看，标识的图形层与基底采用分层建模逻辑，方便后续根据不同的制作工艺调整各层的厚度参数，比如采用亚克力材质制作时，红色图形部分可单独做3mm厚度的凸起，形成立体标识效果，进一步提升标识的醒目程度；如果采用反光膜制作，可直接提取模型中的平面图形矢量轮廓，无需二次调整图形比例。考虑到部分特殊场景的使用需求，模型还预留了荧光图层的叠加位置，可在标识图形表层添加蓄光荧光材料，保证断电应急状态下标识依然具备可识别性，适配地下车库、密闭车间等光线条件较差的安装场景。在实际工程选型过程中，设计人员可直接调用该三维模型匹配项目的BIM消防系统建模，将标识模型与水带卷盘模型、消防管线模型整合到统一的建筑信息模型中，提前模拟标识的安装位置与可视范围，避免后期施工出现标识被管线、设备遮挡的问题，提升消防系统布设的整体合规性与实用性。
