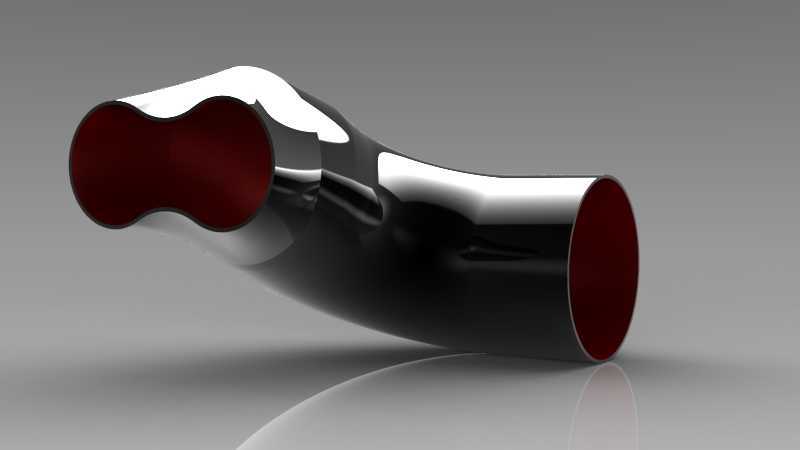

异径90度弯形流体管路接头结构

　　从结构设计逻辑来看，该弯头的弯折段采用了大曲率平滑过渡的流道设计，内壁全程保持连续顺滑的曲面形态，没有突兀的截面突变或者直角转折结构，这种设计能够最大程度降低流体在流经弯折段时产生的局部涡流与流阻损失，避免流体介质在弯折位置出现淤积、压力骤降的问题，不管是输送液态介质、气态介质还是带有细小固体颗粒的混合介质，都能保持较为稳定的输送效率，减少长期运行过程中介质对管壁的冲蚀磨损。在安装边界的适配设计上，接头两端的连接段预留了足够的轴向装配长度，接口端面的加工精度能够匹配常规管路连接的密封要求，不管是采用焊接连接、法兰连接还是卡套式连接，都能保证连接位置的同轴度，避免安装后出现管路错位、密封面贴合不严的问题。接头整体的外部轮廓没有多余的凸起结构，外壁厚度根据不同位置的受力情况做了差异化设计：弯折段的外侧管壁因为长期承受流体的正面冲蚀，壁厚做了适当加厚处理，能够提升该位置的抗磨损、抗压力冲击能力；而弯折段内侧以及两端连接段的壁厚则根据常规承压需求做了优化，在保证结构强度满足管路系统额定工作压力要求的前提下，尽可能控制构件的整体重量，降低材料成本与安装时的承重负担。在流体输送系统的管路布设作业中，受安装空间限制、管路走向调整需求以及不同通径管路对接要求的多重约束，异径弯管接头是管路系统中极为常用的连接构件，这类构件的设计合理性直接影响管路系统的流阻表现、密封可靠性以及整体安装适配性。本次呈现的这款弯形管路接头，采用90度弯折的整体式结构设计，两端接口通径存在明确差异，可直接实现两个垂直走向、不同通径规格管路的无缝对接，省去了额外加装变径转接头的工序，能够有效减少管路系统中的连接节点数量，降低潜在的泄漏风险点。

　　从实际应用场景来看，这类异径90度弯头广泛适配于民用给排水管路、工业循环水系统、气动控制管路、低压液压输送系统以及部分通风排气管路的布设作业中，在设备内部的管路布局场景下优势尤为明显——很多工业设备的内部安装空间极为紧凑，管路走向需要根据设备内部的其他构件位置灵活调整，同时还要兼顾不同通径管路的对接需求，这种集成了变径与转向功能的一体式弯头，能够大幅压缩管路连接所需的空间，让设备内部的管路布局更加紧凑整洁，减少管路布设占用的设备内部空间，为其他核心功能构件的安装留出更多余量。

　　在建模过程中，这类构件的曲面过渡处理是核心难点，弯折段的内外曲面需要保持连续的曲率变化，不能出现曲面褶皱、曲率突变的问题，否则不仅会影响后续的结构力学仿真精度，还会直接导致加工成型后的构件流道内壁达不到顺滑要求，影响实际使用效果。建模时需要先确定两端接口的中心轴线位置、通径尺寸以及弯折段的曲率半径参数，通过扫掠特征生成基础的流道与外壁结构，再对弯折位置的过渡曲面做曲率连续性优化，最后对两端的连接端面做装配适配性的结构处理，保证最终的模型能够直接用于后续的工程出图、加工仿真以及管路系统的装配干涉检查。

　　在实际选型使用时，需要根据管路系统的额定工作压力、输送介质的腐蚀特性来匹配对应的构件材质，同时要核对两端接口的通径尺寸与待连接管路的规格完全匹配，还要确认弯头的弯折半径、整体外形尺寸是否符合安装空间的边界要求，避免出现安装时与周边其他构件发生干涉的问题。安装过程中要保证接头两端的连接面与管路轴线保持垂直，连接紧固后要做密封性测试，确认连接位置没有渗漏问题再投入系统运行，长期使用过程中可以定期检查弯折段外侧的壁厚磨损情况，尤其是输送带有固体颗粒的磨蚀性介质时，要根据磨损周期及时更换构件，避免出现管壁磨穿泄漏的问题。
