便携方形带单孔数码通讯配件壳体结构

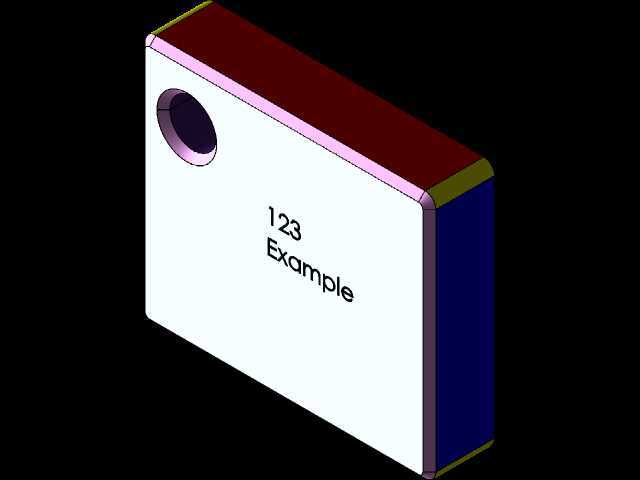

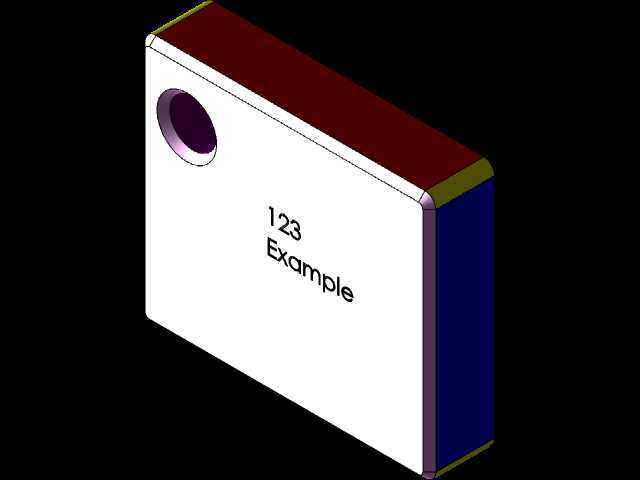

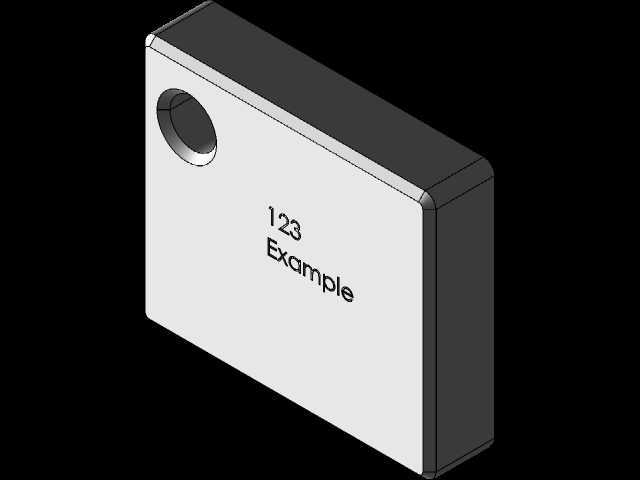

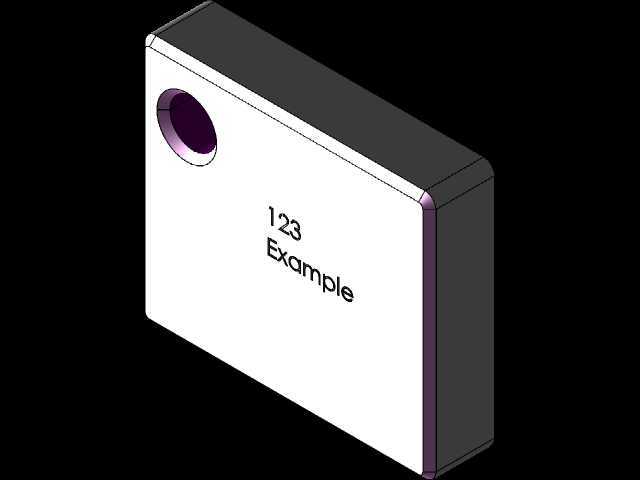

　　这款方形壳体结构在日常数码通讯配件场景中应用十分广泛，常见于随身蓝牙音频终端、便携数据采集模块、小型定位通讯装置这类需要兼顾手持握持感与内部元件布局的产品上。从实际使用需求出发，这类壳体首先要满足单手握持的尺寸边界，整体长宽比控制在1.2:1左右，厚度不超过18mm，边缘做R2.5的圆角过渡，避免长期握持硌手，同时壳体侧边的双色包胶结构，既可以提升跌落时的抗冲击性能，也能增加手持时的摩擦力，减少滑落风险。壳体正面预留的单圆孔结构，是为拾音麦克风或者小型摄像头模组预留的安装位，孔位边缘做0.3mm的倒角处理，既可以避免孔口锐边割伤装配人员，也能在安装密封胶圈时提供更好的贴合面，保证IP54级别的防尘防水要求。

　　从设计思路来看，这款壳体采用上下盖扣合加侧边超声焊接的装配方式，不需要额外打螺丝，既可以减少外观面的螺丝孔瑕疵，也能提升装配效率，上下盖的止口做0.8mm的搭接量，配合内侧的定位柱，可以保证装配后上下盖的错位量控制在0.1mm以内，满足外观面的平整度要求。壳体内部预留了三层筋位结构，最靠近正面的一层用来固定PCB主板，筋位上的热熔柱高度统一为3.2mm，刚好匹配主板的安装孔位，中间层的筋位用来分隔电池仓与主板区域，避免电池鼓包后挤压主板元件，最靠近后盖的筋位则做了网格状加强，既可以提升壳体整体的抗形变能力，也能减少后盖受外力按压时的凹陷变形量。

　　在安装边界上，壳体的内部净空尺寸需要匹配常用的400mAh软包锂电池与30*40mm的标准通讯主板，所有内部筋位的拔模斜度统一做1.5度，既方便注塑生产时的脱模，也不会过多占用内部安装空间。壳体正面的标识区域做了0.2mm的下沉面，方便后续丝印或者镭雕产品标识，下沉面的边缘做0.1mm的圆角，避免丝印时出现溢边问题。侧边的双色结构中，软胶部分采用TPE材质，硬度控制在60A，硬胶部分采用ABS+PC混合材质，既保证壳体整体的结构强度，也能让软胶部分和硬胶部分在注塑时实现更好的粘合强度，不需要额外涂胶固定。

　　在实际的结构验证阶段，这类壳体需要通过1.2米高度的自由跌落测试，六个面各跌落三次后不能出现开裂、扣合松脱的问题，同时单孔位置的密封胶圈压缩量控制在25%，既可以保证密封性能，也不会因为压缩量过大导致胶圈永久变形。另外壳体的四个边角位置做了加厚处理，壁厚从常规的1.8mm增加到2.5mm，跌落时的冲击力可以通过加厚的边角快速分散到整个壳体结构上，避免边角位置出现应力集中开裂的问题。从生产工艺角度考虑，壳体的外观面做晒细纹处理，既可以减少注塑时的流痕、夹水纹瑕疵，也能在日常使用中减少指纹残留，提升产品的使用质感。内部的所有筋位厚度控制在1.2mm，避免外观面出现缩水印，影响外观质量。
