电吉他Wilkinson VS-100双摇颤音系统结构

这套颤音结构是电吉他演奏系统里的核心功能部件，主要承担琴弦固定、音高微调、颤音演奏效果实现的作用，在现代电吉他的演奏场景中，不管是布鲁斯、摇滚还是金属风格的曲目，都能通过这套结构实现推弦、压把、摇把颤音等丰富的演奏技巧，是很多量产电吉他和定制改装吉他会选用的经典颤音方案。

从实际安装的边界来看，这套结构需要在琴身正面开出对应尺寸的沉台，用来容纳主体底座的安装位，底部的支撑块会穿过琴身的开孔延伸到琴背方向的弹簧仓内，和后置的拉力弹簧组连接，通过弹簧拉力和琴弦拉力的平衡来维持静止状态下的音准稳定。安装时需要严格匹配琴身的开槽尺寸，六个弦鞍的位置需要对应指板的品丝间距做前后调整，保证每根琴弦的有效弦长符合十二平均律的音准要求，弦鞍的高度调节螺丝可以单独调整每根琴弦的距品高度，适配不同演奏习惯的手感需求，避免打品或者弦距过高影响按弦手感。

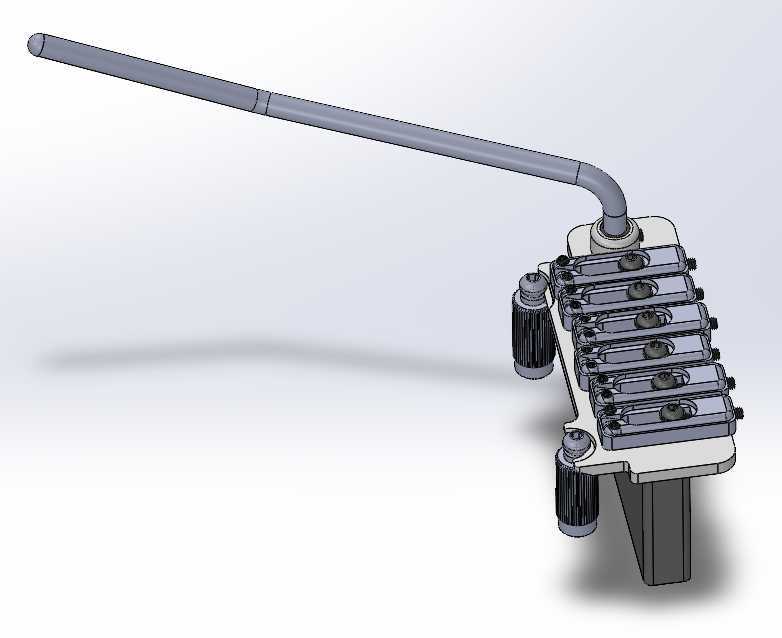

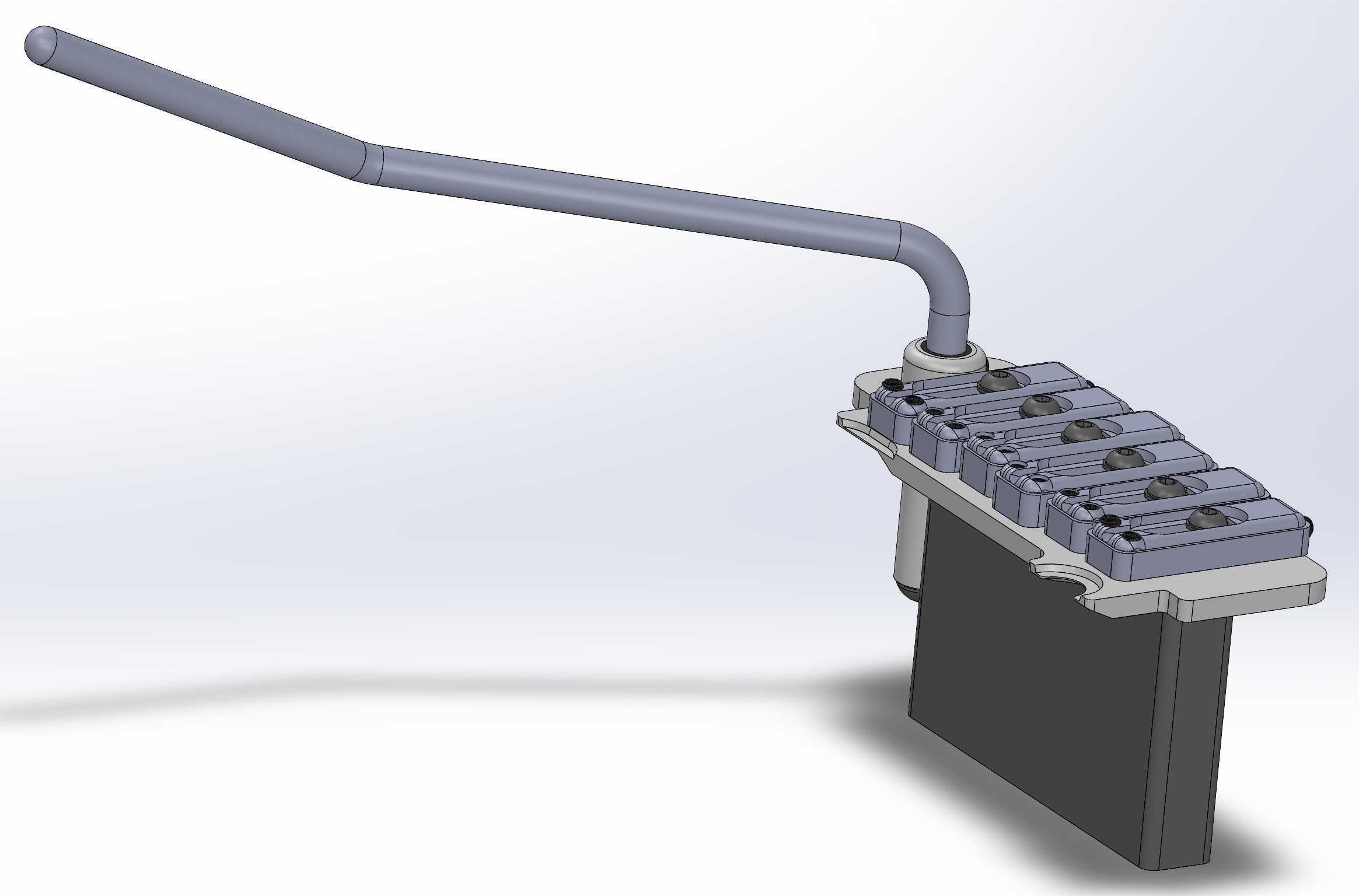

结构设计上，这套颤音系统采用了刀口铰接的转动方案，主体底座通过两个锋利的刀口支撑在琴身预装的固定支柱上，转动时的摩擦阻力极小，操作摇把的时候反馈顺滑，不会出现卡顿或者回弹迟滞的问题。六个独立的弦鞍分别对应六根琴弦，每个弦鞍都可以单独前后移动调节八度音准，顶部的压弦块通过锁紧螺丝固定琴弦，相比传统的单摇琴桥，这套双摇结构可以实现下压和上提两个方向的摇把操作，下压摇把时整体结构绕刀口支点向琴头方向转动，琴弦张力降低音高下降，上提摇把时结构反向转动，琴弦张力升高音高上升，能实现更大幅度的音高变化效果。摇把采用插拔式的安装结构，插入底座对应的插孔后可以通过内部的卡簧固定，不需要额外拧螺丝固定，拆装方便，摇把的弯曲角度经过人体工学优化，演奏时手腕不需要过度弯折就能轻松操作，长时间使用也不容易出现疲劳。两侧的调节旋钮分别承担锁弦和微调的功能，靠近琴头方向的锁弦结构可以在调准基础音高后锁紧琴弦，减少摇把操作后琴弦在弦枕位置的滑动位移，提升音准稳定性，外侧的微调螺丝可以在锁弦之后进行小范围的音高调整，不需要反复松开锁弦结构就能完成精细调音。

在实际使用场景中，这套结构的稳定性一直是乐手比较关注的点，设计时刀口的硬度经过热处理强化，长期使用也不容易出现磨损凹陷，避免因为支点磨损导致的摇把回弹不准、跑音的问题。弦鞍的材质采用了高硬度的金属合金，和琴弦接触的位置做了圆滑过渡处理，不会因为反复的摇把操作磨断琴弦，同时能保证琴弦振动的传导效率，让琴体的共振更充分，延音表现更好。底部的支撑块和主体底座采用一体化的加工结构，相比拼接式的结构刚性更强，摇把操作时不会出现结构形变导致的音高偏移，大力度操作摇把的时候也能保持结构的整体性，不会出现松散的反馈感。

从建模的角度来看，这套结构的各个零件配合公差控制得比较严格，刀口和支柱的配合间隙、弦鞍在底座上的滑动间隙、微调螺丝的螺纹配合都需要在建模时准确还原，才能在装配验证的时候模拟出真实的操作手感。各个调节螺丝的行程需要和实际产品一致，比如弦高调节螺丝的升降范围、微调螺丝的转动行程、摇把的转动角度范围，都需要符合实际的使用参数，才能给后续的琴身开槽、安装调试提供准确的参考依据。很多吉他改装爱好者在自行更换这套颤音系统的时候，经常会因为建模或者测量的尺寸偏差，导致琴身开槽位置不对，安装后出现弦距不对、八度音准调不到位、摇把转动卡滞的问题，准确的三维结构模型可以提前验证安装边界，避免在实体琴身上加工出现不可逆的失误。

另外这套结构的表面处理细节也在模型里做了还原，金属零件的哑光镀铬质感、调节旋钮的滚花纹理、压弦块的锁紧结构都和实物一致，不管是做结构装配验证，还是做产品渲染展示、改装方案的效果预览，都能提供足够的细节支撑。对于乐器配件的生产厂商来说，这套模型也可以作为改型设计的基础参考，在原有成熟结构的基础上调整弦鞍间距、摇把长度、底座尺寸，适配不同规格的电吉他琴型，缩短产品开发的周期，减少开模前的试错成本。
