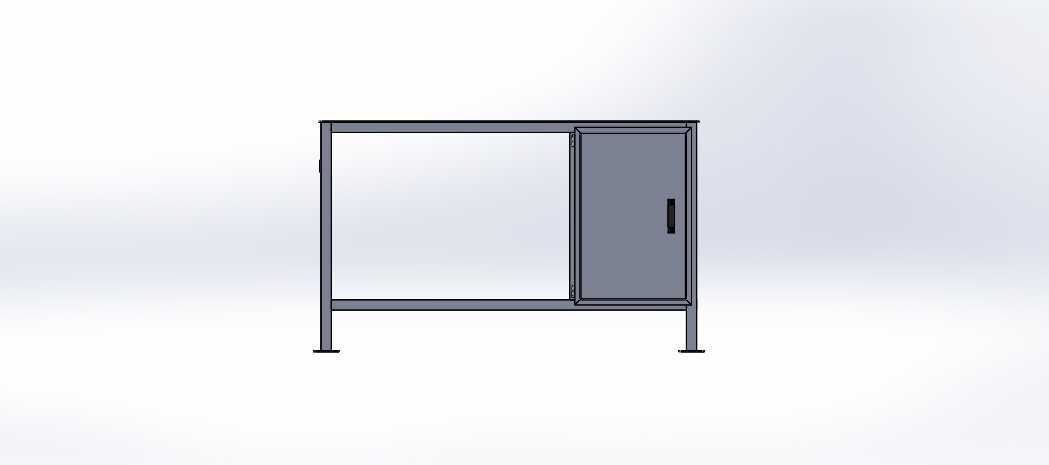

单门立式工业操作工作台结构设计

　　这款单门立式带储物空间的工位台，在中小规模零部件加工、装配类车间的应用场景十分广泛，多数时候会被布置在产线边的检验工位、小件组装工位，或是工具量具的定点存放工位，替代传统的简易焊接支架，解决工位上零散工具、待加工小零件无处规整摆放的问题。从结构设计的逻辑来看，整体采用方管焊接作为主支撑框架，四条支腿直接落地，底部预留了可调脚杯的安装空间，能够适配车间地面不平整的实际工况，安装时不需要额外做地面预埋，只需要将四个脚杯调整至同一水平高度，就能保证台面的平面度满足操作要求，不会因为地面倾斜导致台面上放置的精密量具、待组装零件出现滑移。

　　台面部分采用整板铺设的设计，边缘做了折边加强处理，避免长期承重后出现台面中部下凹的变形问题，日常使用时可以承受150kg以内的均布载荷，满足小件装配、工件检验、工具临时摆放的承重需求。侧边的单门储物舱采用内嵌式安装设计，柜门和框架之间预留了均匀的装配间隙，开合过程中不会出现剐蹭框架的问题，柜门内侧可以加装分层隔板，用来存放常用的扳手、螺丝刀、检验记录表等小件物品，避免工位上的物品杂乱堆放，也能减少工具掉落丢失的情况。

　　设计过程中特意将柜体的重心控制在整体结构的中心偏下位置，即使台面上放置较重的工件，也不会出现侧翻的风险，四条支腿的横向跨度经过反复校核，在保证操作人员腿部有足够活动空间的前提下，尽可能缩小了整体的占地面积，适合在空间紧凑的车间产线之间布置。从安装边界来看，整体宽度控制在1.2米以内，深度在0.6米左右，高度适配多数站立操作人员的肘部高度，不需要操作人员过度弯腰或者抬臂就能完成台面上的操作，长期使用能够降低工位操作的疲劳度。框架的焊接位置都做了打磨处理，外部可以根据车间的整体配色做喷塑处理，既能够防锈耐油污，也方便日常清洁，车间内常见的切削液、润滑油溅到表面后，只需要用抹布擦拭就能清理干净，不会残留污渍渗入结构缝隙。

　　柜门的把手采用外露式的简约设计，开合角度可以达到110度，存取内部物品的时候不会被门框遮挡视线，柜门和框架之间加装了简易的磁吸结构，关闭后能够自动吸合，不会因为车间内的通风、设备振动导致柜门自行打开。在实际的建模过程中，所有的方管型材都采用标准规格的参数化建模，后续如果需要调整整体高度、宽度尺寸，只需要修改对应型材的长度参数就能快速衍生出不同规格的变体，不需要重新搭建整体结构，能够缩短同系列产品的设计周期。支腿底部的脚杯安装孔采用长圆孔设计，安装时可以微调脚杯的固定位置，抵消框架焊接过程中产生的小尺寸焊接变形，降低焊接加工的精度要求，减少生产过程中的校形工作量。台面下方和储物舱顶部之间预留了100mm的空腔，可以根据使用需求加装电源插座、气管快速接头等配套配件，满足电动工具、气动工具的工位取电取气需求，不需要额外在台面上走线布管，让工位整体更加整洁。整体结构没有采用复杂的曲面设计，所有的钣金件都可以通过常规的激光切割、折弯工艺加工完成，不需要开专用模具，小批量生产的时候能够有效控制加工成本，适合非标工位的定制化生产场景。
