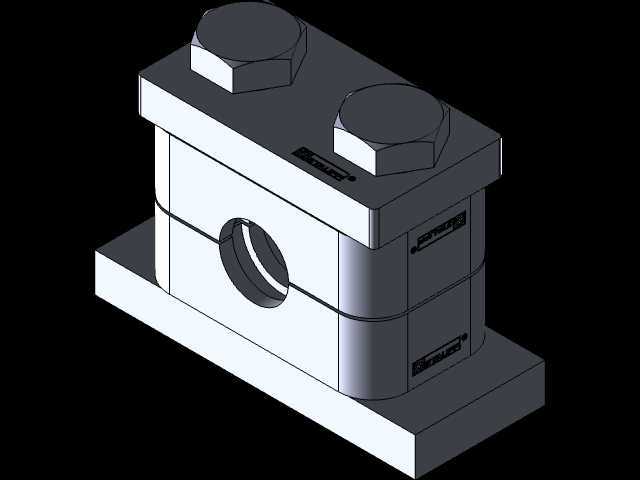

OD16规格双螺栓夹紧式管夹固定座

这款夹紧式管固定件主要针对外径16mm的硬管、光轴类零件做轴向与径向的双向限位，在气动回路布局、小型液压站管路排布、自动化设备传感支架安装、实验台气路搭建场景中都有高频应用，区别于传统单侧锁紧的管夹结构，该款采用上下对合的夹块设计，配合两颗内六角锁紧螺栓施加预紧力，夹持受力均匀，不会出现单侧锁紧带来的管材局部压痕、夹持偏移问题，长期受振动工况下也不容易出现松脱移位。

从结构设计逻辑来看，底部的一体式安装底板做了加宽处理，底板上预留的两个安装孔位可以直接配合内六角螺栓固定在铝型材台面、设备安装板或者机架立面上，安装时不需要额外做转接件，能直接适配主流的工业铝型材槽宽规格，也可以在钢板焊接机架上配打安装孔直接固定，安装边界的容错空间比较大，夹块的内孔做了整圆弧面设计，和被夹持的16mm外径管材完全贴合，接触面积比传统U型管夹大40%左右，夹持力分布更均匀，即使是薄壁铝管、尼龙气管这类容易被压变形的管材，在额定锁紧力矩下也不会出现管壁被压瘪的问题。

夹块的分型面设置在孔位的水平中心线上，上下夹块的贴合面做了精磨处理，锁紧时不会出现错位偏移，两个螺栓孔位对称分布在夹持孔的两侧，螺栓锁紧时的压紧力可以均匀传递到整个夹持圆弧面上，不会出现局部应力集中的情况。夹块侧面预留的标识槽位可以直接粘贴管路编号标签，方便后期设备维护时快速识别管路走向，不需要额外在管路上缠绕标识牌，整体结构没有多余的冗余设计，所有棱角都做了小倒角处理，安装操作时不会划手，也不会刮蹭相邻的管路或者线缆。

实际选型使用时需要注意，该款固定座的夹持范围是固定适配16mm外径的管材，不能用于夹持尺寸偏差超过±0.2mm的管件，否则会出现夹持不紧或者无法装入的问题；安装时两颗锁紧螺栓要交替逐步拧紧，不要一次性把单颗螺栓拧到额定力矩，避免上下夹块出现偏斜导致夹持孔失圆，影响夹持稳定性。如果是用于有径向负载的光轴固定场景，比如小型导向轴的端部固定，需要核算螺栓的预紧力是否能满足轴向负载要求，必要时可以在夹持孔内增加防滑垫片提升摩擦力，避免光轴出现轴向窜动。

在三维建模过程中，该零件的建模逻辑优先从安装底板开始绘制，先确定底板的安装孔距、整体长宽尺寸，再向上拉伸夹块的基体，之后绘制夹持内孔、螺栓过孔与沉头位，最后处理倒角、标识槽等细节特征，建模时需要注意上下夹块的配合公差，贴合面的间隙要控制在0.02mm以内，螺栓孔的同轴度公差要控制在0.05mm以内，避免实际装配时出现螺栓无法穿入、夹块错位的问题。这类固定件在小型自动化设备的气路排布中用量很大，单台设备往往会用到十数个甚至数十个，统一的安装尺寸可以减少安装时的配件种类，降低装配人员的物料识别成本，后期维护更换时也不需要重新测量安装尺寸，直接替换同规格件即可。

和传统的塑料卡扣式管夹相比，这种金属材质的对夹式固定座耐温范围更广，在车间环境温度变化较大、有少量切削液飞溅的工况下也不会出现老化脆裂的问题，使用寿命更长，夹持力也更稳定，适合用在对管路固定可靠性要求较高的工位上；和焊接式管座相比，这种装配式的固定座不需要在机架上焊接支座，不会破坏机架表面的防锈涂层，后期调整管路走向时只需要松开螺栓就可以调整管夹位置，管路布局调整的灵活度更高，也不会留下焊接疤痕影响设备外观。
