单轴双工位焊接变位机定位装置

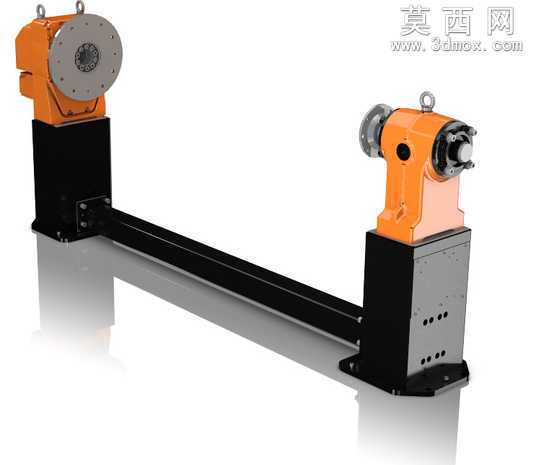

本模型为单轴长梁式焊接变位定位装置，采用三维参数化建模完成整体装配设计，建模过程严格遵循实际工业产品的尺寸比例与装配逻辑，对所有零部件进行了独立建模与装配约束校验，确保各部件运动关系符合实际设备的运行逻辑。模型外观渲染采用工业设备常用的配色方案，回转头箱体部分采用醒目的橙色哑光漆面材质，模拟实际设备的铸造壳体喷塑效果，表面添加了细微的颗粒质感与安装吊环、铭牌位等细节，提升模型的真实感；底部支撑座采用深灰与黑色搭配的金属材质，模拟焊接钢结构件的喷砂氧化与漆面效果，长梁部分采用黑色哑光金属材质，还原重型钢结构横梁的表面质感，所有安装孔位、连接螺栓、走线槽等细节均做了精细化建模还原。结构设计上采用模块化布局，两端为独立的回转驱动单元，通过长跨距横梁连接形成稳定的支撑框架，每个回转单元集成了回转支承、驱动减速机构、安装法兰盘，可配合工业机器人完成工件的回转变位作业，满足焊接工序中工件绕单一轴向旋转调整工位的需求，单组设备可适配单工位或双工位的作业场景，用户可根据实际产线需求调整两端单元的间距与配置。设计思路围绕焊接工序的工位适配需求展开，采用模块化拆分设计，将整体结构拆分为旋转头单元、支撑底座、连接横梁三个核心组成部分，便于根据不同的工件长度、负载需求调整横梁长度与旋转头的负载参数，无需重新设计整体结构即可衍生出不同规格的变位机产品，大幅降低系列化产品的设计成本。模型还原了设备的安装固定结构、回转法兰的接口尺寸、吊环安装位等实际生产所需的细节，可用于焊接产线的方案布局演示、设备干涉校验、作业流程模拟等场景，也可作为工业机器人焊接工作站的配套辅机模型使用，帮助设计人员快速完成整站的三维布局搭建，验证变位机与机器人、焊枪、工件之间的运动干涉情况，优化产线的作业节拍与工位布局。
